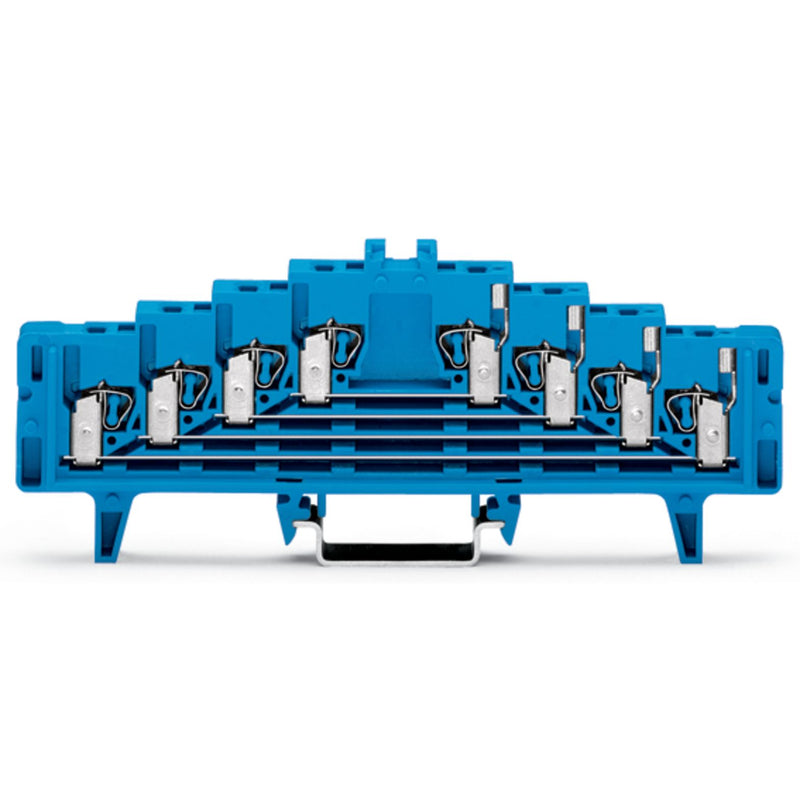

WAGO - Durchgangs-Reihenklemme 4-Etagen-Rangierklemme 727-234/022-000 blau − 50 Stück

4-Etagen-Rangierklemme
ohne Rasthaken
ein Potential je Ebene
mit Prüföffnung Ø 2,3 mm
Aufdruck: a-b-c-d--d-c-b-a
für Tragschiene 35 x 15
1,5 mm²
blau

Rangierklemme Serie 727 mit Betätigungswerkzeug

Die Rangierklemme mit der Artikelnummer 727-234/022-000 ermöglicht eine fehlerfreie Elektroinstallation. Für den Leiteranschluss werden bei dieser Rangierklemme Abisolierlängen von 8 bis 10 mm  benötigt. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgerüstet. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. In Abhängigkeit von der Leiterart ist diese Rangierklemme für Leiterquerschnitte von 0,08 mm² bis 1,5 mm² ausgelegt.

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..1,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..0,75 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,08..1,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..1,5 mm²
Bemessungsstrom In	12 A
Bemessungsspannung	250 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	4
Anzahl der Klemmstellen je Etage	4
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Breite	7,62 mm
Höhe	126 mm
Tiefe	44,5 mm
Explosionsgeprüfte Ausführung "Ex e"	ja
Abschlussplatte erforderlich	ja
Farbe	blau
Etagen intern gebrückt	nein

Lieferumfang:
50 x WAGO GmbH & Co. KG - Durchgangs-Reihenklemme 4-Etagen-Rangierklemme 727-234/022-000 blau
