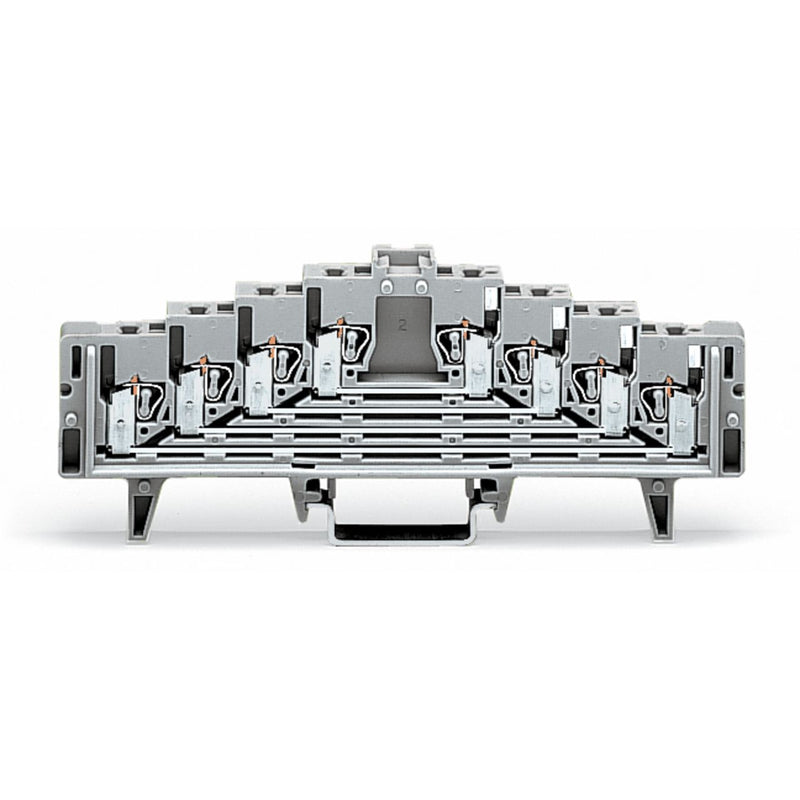

WAGO - Durchgangs-Reihenklemme 4-Etagen-Rangierklemme 727-230/023-000 grau − 50 Stück

4-Etagen-Rangierklemme
ohne Rasthaken
ein Potential je Ebene
mit Prüföffnung Ø 2,3 mm
Aufdruck: 3-2-1-0--0-1-2-3
für Tragschiene 35 x 15
1,5 mm²
grau

Rangierklemme Serie 727 mit Betätigungswerkzeug

Bei dieser Rangierklemme (Artikelnummer 727-230/023-000) ist eine ordentliche Elektroinstallation der Fokus. Bei dieser Rangierklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 8 bis 10 mm  nötig. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgerüstet. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. Diese Rangierklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 1,5 mm² geeignet.

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..1,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..0,75 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,08..1,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..1,5 mm²
Bemessungsstrom In	12 A
Bemessungsspannung	250 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	4
Anzahl der Klemmstellen je Etage	4
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Breite	7,62 mm
Höhe	126 mm
Tiefe	44,5 mm
Explosionsgeprüfte Ausführung "Ex e"	nein
Abschlussplatte erforderlich	ja
Farbe	grau
Etagen intern gebrückt	nein

Lieferumfang:
50 x WAGO GmbH & Co. KG - Durchgangs-Reihenklemme 4-Etagen-Rangierklemme 727-230/023-000 grau
