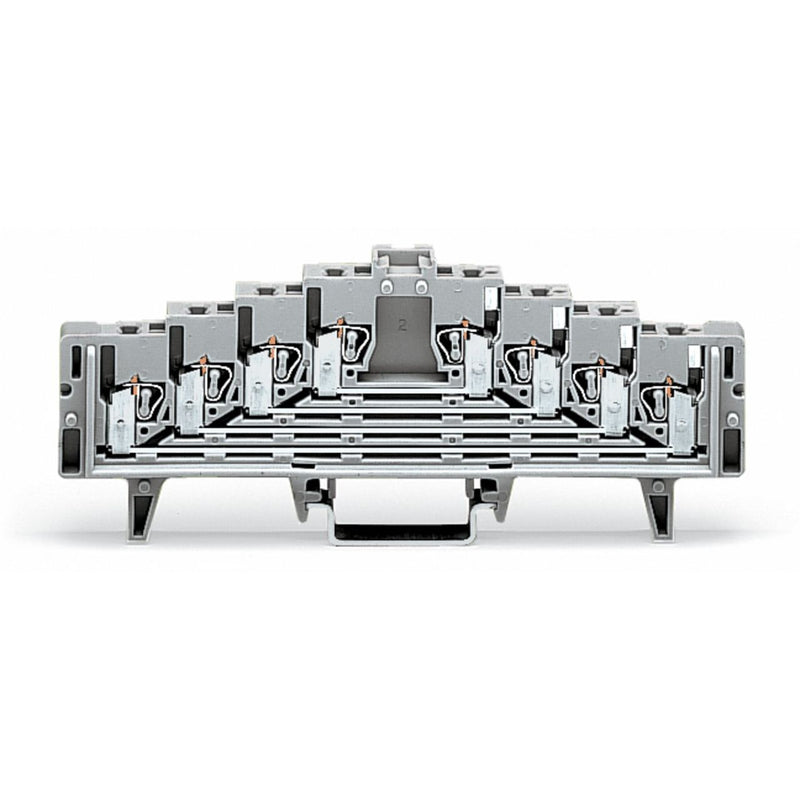

WAGO - Durchgangs-Reihenklemme 4-Etagen-Rangierklemme 727-220/022-000 grau − 50 Stück

4-Etagen-Rangierklemme
ohne Rasthaken
ein Potential je Ebene
mit Prüföffnung Ø 2,3 mm
Aufdruck: a-b-c-d--d-c-b-a
für Tragschiene 35 x 7,5
1,5 mm²
grau

Rangierklemme Serie 727 mit CAGE CLAMP®

Bei dieser Rangierklemme (Artikelnummer 727-220/022-000) ist eine reibungslose Elektroinstallation der Schwerpunkt. Diese Rangierklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 8 und 10 mm . Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgerüstet. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Abhängigkeit von der Leiterart eignet sich die Rangierklemme für Leiterquerschnitte von 0,08 mm² bis 1,5 mm².

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..1,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..0,75 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,08..1,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..1,5 mm²
Bemessungsstrom In	12 A
Bemessungsspannung	250 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	4
Anzahl der Klemmstellen je Etage	4
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Breite	7,62 mm
Höhe	126 mm
Tiefe	44,5 mm
Explosionsgeprüfte Ausführung "Ex e"	nein
Abschlussplatte erforderlich	ja
Farbe	grau
Etagen intern gebrückt	nein

Lieferumfang:
50 x WAGO GmbH & Co. KG - Durchgangs-Reihenklemme 4-Etagen-Rangierklemme 727-220/022-000 grau
