3-Leiter-Durchgangsklemme
mit Hebel und Push-in CAGE CLAMP®
6 mm²
mit Prüföffnung
seitliche und mittige Beschriftung
für Tragschiene 35 x 15 und 35 x 7,5
Push-in CAGE CLAMP®
6,00 mm²
grau

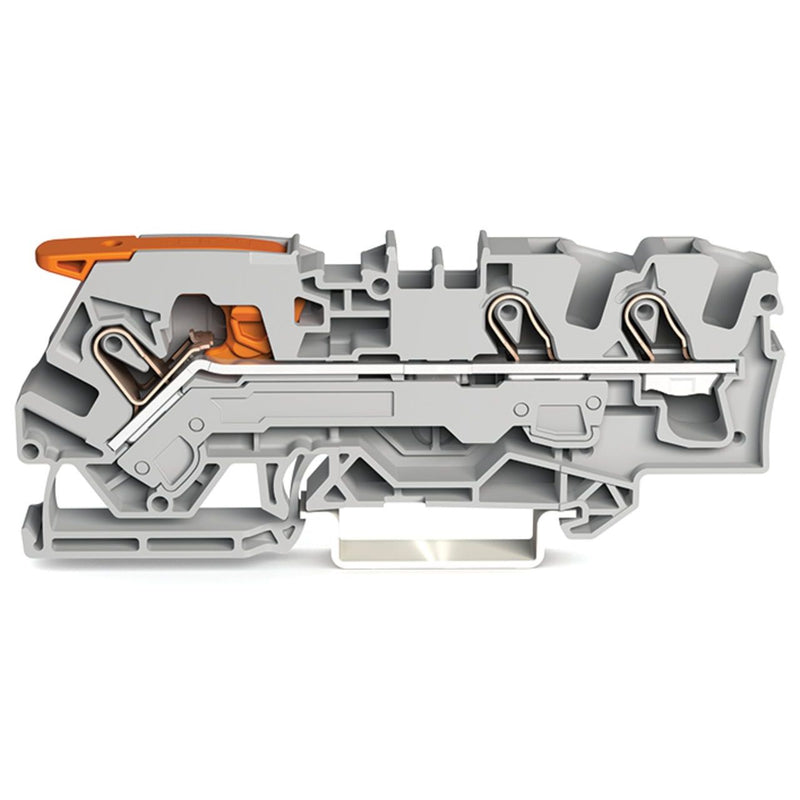

Durchgangsklemme Serie 2106, grau
Bei dieser Durchgangsklemme mit der Artikelnummer 2106-1301 steht ein schneller und sicherer Anschluss im Fokus. Diese Durchgangsklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 13 und 15 mm . Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Dieses Produkt verwendet die Push-in CAGE CLAMP®-Technologie. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Die Abmessungen sind in Breite x Höhe x Tiefe (7,5 x 90,8 x 39,5) mm. Diese Durchgangsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 10 mm² geeignet. Durch einen Hebel wie auch ein Betätigungswerkzeug wird diese Durchgangsreihenklemme betätigt. TOPJOB® S Reihenklemmen bieten in verschiedenen Industrieanwendungen und in der modernen Gebäudeinstallation mehr als nur eine sichere elektrische Verbindung. Sie bieten für jeden Einsatz die geeigneten Betätigungsoptionen: Hebel, Drücker oder Betätigungsöffnung. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).
| Technische Details |
|---|
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
0,5..10 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
1,5..6 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig |
1..10 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0,5..6 mm² |
| Bemessungsstrom In |
41 A |
| Bemessungsspannung |
800 V |
| Ausführung elektrischer Anschluss 1 |
Federzuganschluss |
| Ausführung elektrischer Anschluss 2 |
Federzuganschluss |
| Anzahl der Etagen |
1 |
| Anzahl der Klemmstellen je Etage |
3 |
| Montageart |
Hutschiene TH35 |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Betriebstemperatur |
105 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |

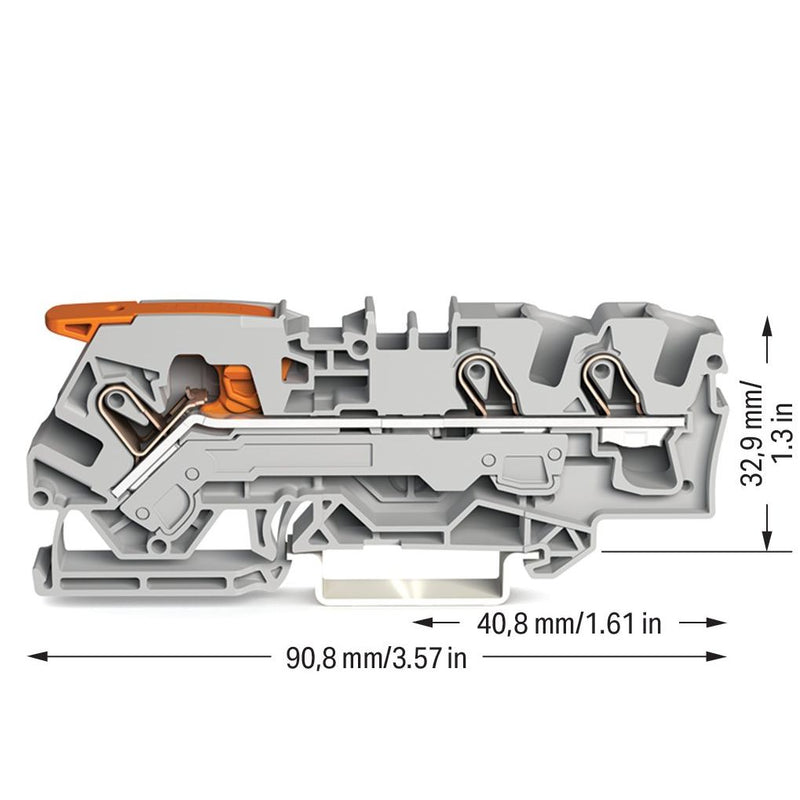

| Breite |
7,5 mm |
| Höhe |
90,8 mm |
| Tiefe |
32,89999999 mm |
| Explosionsgeprüfte Ausführung "Ex e" |
ja |
| Abschlussplatte erforderlich |
ja |
| Farbe |
grau |
| Etagen intern gebrückt |
nein |
Lieferumfang:
25 x WAGO Durchgangs-Reihenklemme 2106-1301
