2-Leiter/2-Pin-Doppelstock-Basisklemme
2-Leiter/2-Pin-Durchgangsklemme
2,5 mm²
N
intern gebrückt
Leitereinführung violett bedruckt
für Anwendungen Ex nA geeignet
für Tragschiene 35 x 15 und 35 x 7,5
Push-in CAGE CLAMP®
2,50 mm²
blau

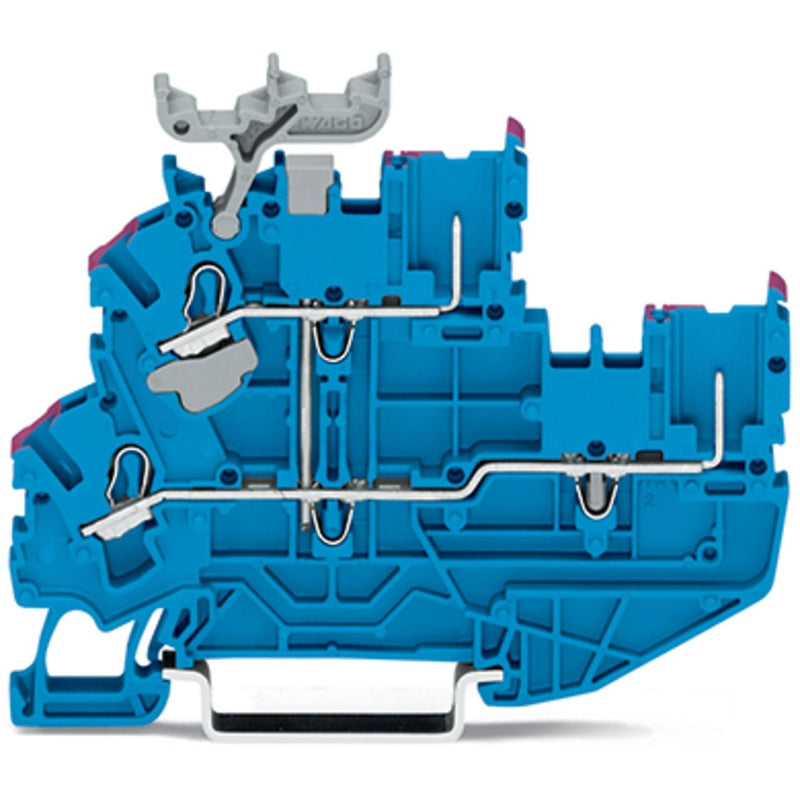

2-Leiter/2-Pin-Doppelstock-Basisklemme Serie 2022 mit Betätigungswerkzeug
Bei 2-Leiter/2-Pin-Doppelstock-Basisklemme (Artikelnummer 2022-2209/999-953) ist eine reibungslose Elektroinstallation der Fokus. 2-Leiter/2-Pin-Doppelstock-Basisklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 10 und 12 mm . Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. In Abhängigkeit von der Leiterart eignet sich 2-Leiter/2-Pin-Doppelstock-Basisklemme für Leiterquerschnitte von 0,25 mm² bis 4 mm². Durch ein Betätigungswerkzeug wird diese steckbare Reihenklemme betätigt. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).
| Technische Details |
|---|
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
0,25..4 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
0,75..2,5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig |
0,75..4 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0,25..2,5 mm² |
| Bemessungsstrom In |
20 A |
| Bemessungsspannung |
630 V |
| Ausführung elektrischer Anschluss 1 |
Federzuganschluss |
| Ausführung elektrischer Anschluss 2 |
Steckanschluss |
| Anzahl der Etagen |
2 |
| Anzahl der Klemmstellen je Etage |
2 |
| Montageart |
Hutschiene TH35 |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Betriebstemperatur |
105 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Breite |
5,2 mm |
| Höhe |
80,1 mm |
| Tiefe |
51,29999999 mm |
| Explosionsgeprüfte Ausführung "Ex e" |
ja |
| Abschlussplatte erforderlich |
ja |
| Farbe |
blau |
| Etagen intern gebrückt |
ja |
Lieferumfang:
50 x WAGO GmbH & Co. KG - Durchgangs-Reihenklemme 2Leiter/2PinDoppelstockkl. 2022-2209/999-953 2,5mm²,blau
