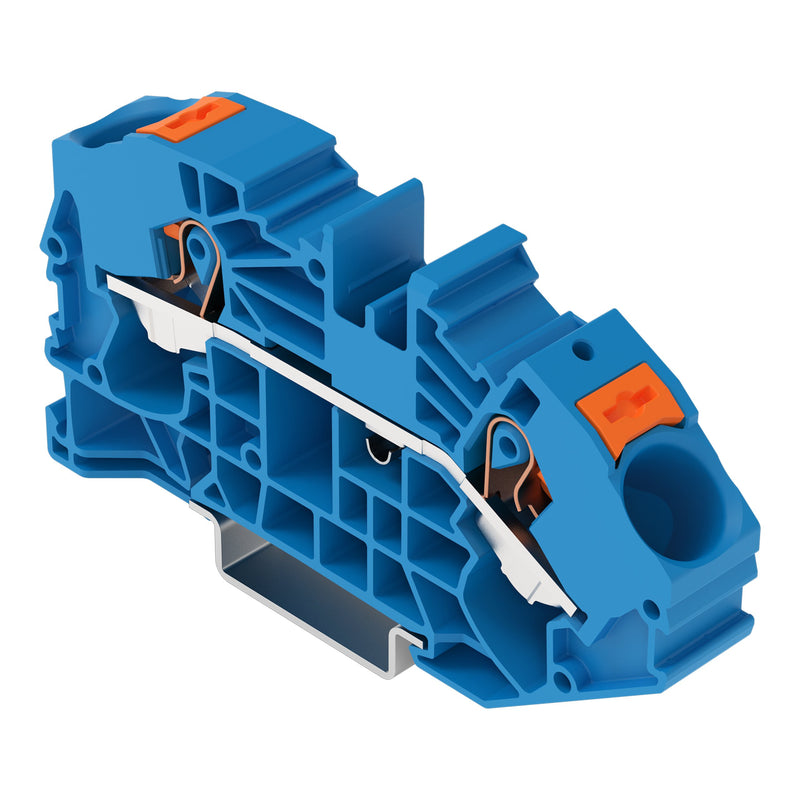

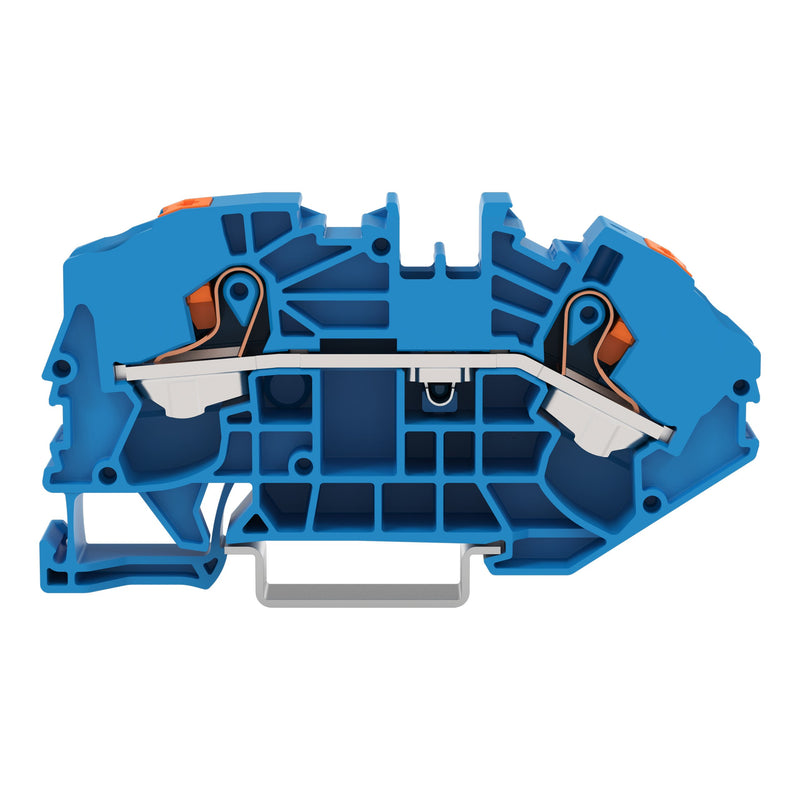

WAGO - Durchgangs-Reihenklemme 2-Leiter-Verteilerklemme 2216-7604 Drücker,16mm²,blau

2-Leiter-Verteilereinspeiseklemme
mit Drücker
16 mm²
seitliche und mittige Beschriftung
für Tragschiene 35 x 15 und 35 x 7,5
Push-in CAGE CLAMP®
16,00 mm²
blau

Durchgangsklemme Serie 2216 mit Push-in CAGE CLAMP®

Die Durchgangsklemme mit der Artikelnummer 2216-7604 bietet eine saubere Elektroinstallation. Bei dieser Durchgangsklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 18 bis 20 mm  nötig. Die Durchgangsklemme erfüllt zudem auch die Funktion Einspeiseklemme. Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgestattet. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Diese Durchgangsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 16 mm² geeignet.

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,5..25 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,5..16 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,25..16 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,5..16 mm²
Bemessungsstrom In	76 A
Bemessungsspannung	800 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	2
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Breite	12 mm
Höhe	85,7 mm
Tiefe	40,8 mm
Explosionsgeprüfte Ausführung "Ex e"	nein
Abschlussplatte erforderlich	ja
Farbe	grau
Etagen intern gebrückt	nein

Lieferumfang:
1 x WAGO GmbH & Co. KG - Durchgangs-Reihenklemme 2-Leiter-Verteilerklemme 2216-7604
