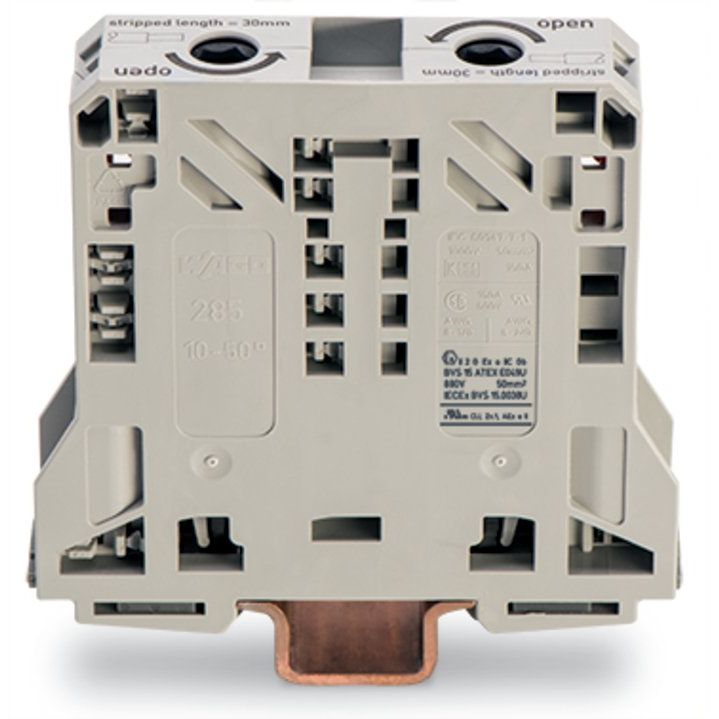

WAGO - Durchgangs-Reihenklemme 2-Leiter-Durchgangsklemme 285-950 Ex e II geeignet − 5 Stück

2-Leiter-Durchgangsklemme
50 mm²
für Anwendungen Ex e II geeignet
seitliche Beschriftungsaufnahmen
nur auf Tragschiene 35 x 15
POWER CAGE CLAMP
50,00 mm²
lichtgrau

Durchgangsklemme Serie 285 mit Innensechskantschlüssel und 8 mm

Die Durchgangsklemme mit der Artikelnummer 285-950 ermöglicht eine einfache und zuverlässige Verdrahtung. Diese Durchgangsklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 30 mm . Dieses Produkt ist mit der POWER CAGE CLAMP-Technologie ausgerüstet. Die Anschlusstechnik POWER CAGE CLAMP ist die optimale Wahl für eine sichere und dauerhafte Verbindung von großen Leiterquerschnitten. Dieser Universalanschluss ist zuverlässig und wartungsfrei. Im Gegensatz zu anderen Verbindungsmethoden ist die Vorbehandlung der Leiter durch das Aufcrimpen von Aderendhülsen sowie der Einsatz eines Drehmomentschlüssels nicht erforderlich. Dies macht die Handhabung besonders einfach und bequem. In Abhängigkeit von der Leiterart eignet sich die Durchgangsklemme für Leiterquerschnitte von 10 mm² bis 50 mm². Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	10..70 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	10..50 mm²
Anschließbarer Leiterquerschnitt eindrähtig	10..50 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	10..50 mm²
Bemessungsstrom In	150 A
Bemessungsspannung	1000 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	2
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

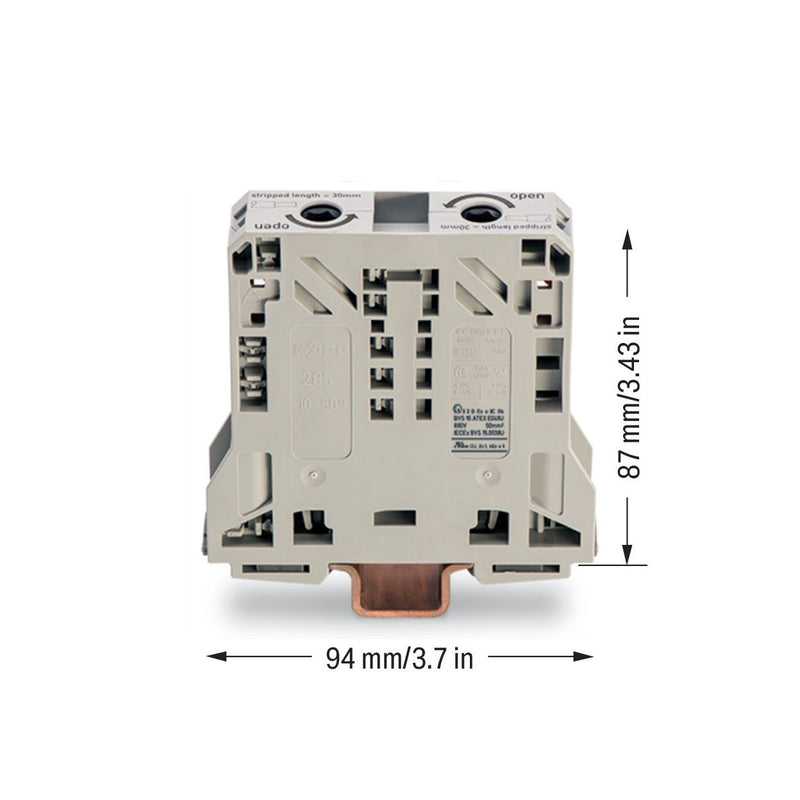

Breite	20 mm
Höhe	94 mm
Tiefe	87 mm
Explosionsgeprüfte Ausführung "Ex e"	ja
Abschlussplatte erforderlich	nein
Farbe	grau
Etagen intern gebrückt	nein

Lieferumfang:
5 x Durchgangs-Reihenklemme 285-950 1 x Innensechskantschlüssel
