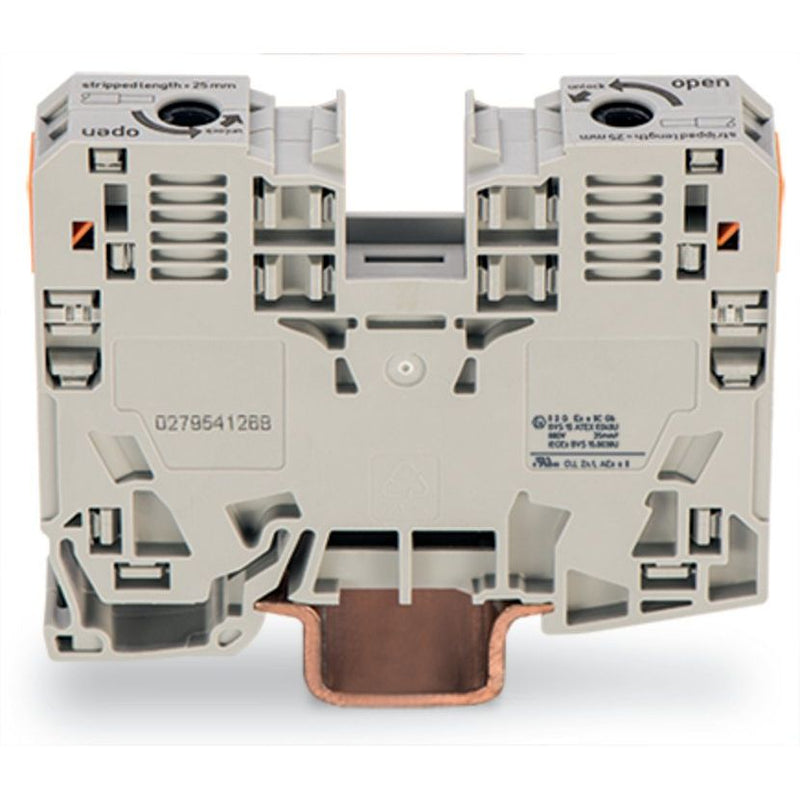

WAGO - Durchgangs-Reihenklemme 2-Leiter-Durchgangsklemme 285-935 Ex e II geeignet − 15 Stück

2-Leiter-Durchgangsklemme
35 mm²
für Anwendungen Ex e II geeignet
seitliche Beschriftungsaufnahmen
nur auf Tragschiene 35 x 15
POWER CAGE CLAMP
35,00 mm²
lichtgrau

Durchgangsklemme Serie 285, lichtgrau

Die Durchgangsklemme mit der Artikelnummer 285-935 ermöglicht einen einfachen und sicheren Anschluss. Für den Leiteranschluss werden bei dieser Durchgangsklemme Abisolierlängen von 25 mm  benötigt. Bei diesem Produkt findet die POWER CAGE CLAMP-Technologie Verwendung. POWER CAGE CLAMP ist die ideale Lösung für den Anschluss von großen Leiterquerschnitten, die zuverlässige und wartungsfreie Verbindungen erfordern. Mit diesem Universalanschluss können alle Arten von Leitern angeschlossen werden. Die Klemmstelle kann im geöffneten Zustand arretiert werden, was eine einfache Handhabung ermöglicht. Es ist keine Vorbehandlung der Leiter notwendig, wie z.B. das Aufcrimpen von Aderendhülsen, und auch der Einsatz eines Drehmomentschlüssels ist nicht erforderlich. In Abhängigkeit von der Leiterart ist diese Durchgangsklemme für Leiterquerschnitte von 6 mm² bis 35 mm² ausgelegt. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	6..35 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	6..35 mm²
Anschließbarer Leiterquerschnitt eindrähtig	6..35 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	6..35 mm²
Bemessungsstrom In	125 A
Bemessungsspannung	1000 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	2
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

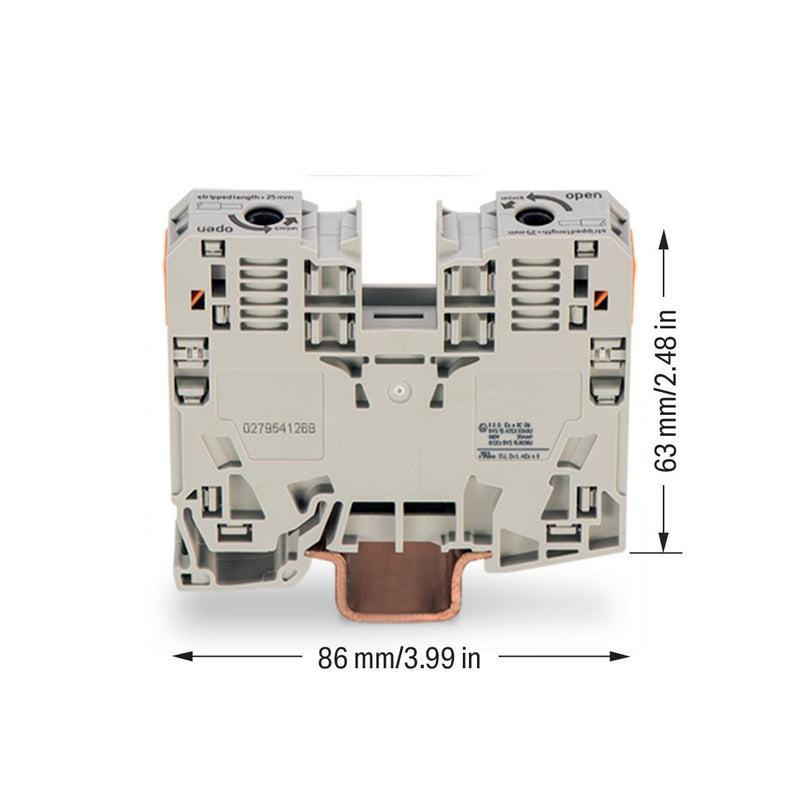

Breite	16 mm
Höhe	86 mm
Tiefe	63 mm
Explosionsgeprüfte Ausführung "Ex e"	ja
Abschlussplatte erforderlich	nein
Farbe	grau
Etagen intern gebrückt	nein

Lieferumfang:
1 x Durchgangs-Reihenklemme 2-Leiter-Durchgangsklemme 285-935 Ex e II geeignet − 15 Stück
