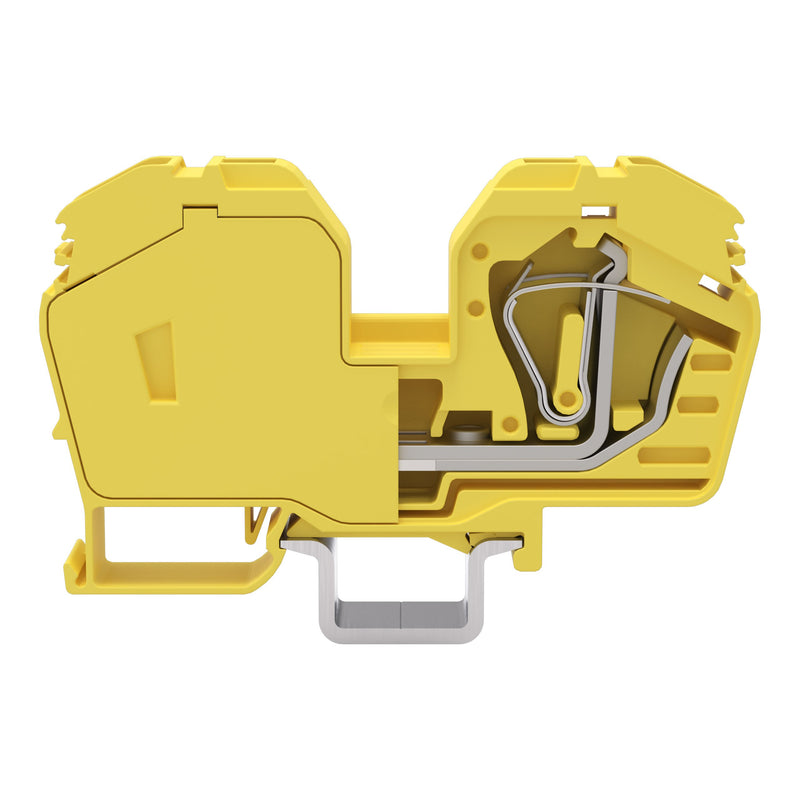

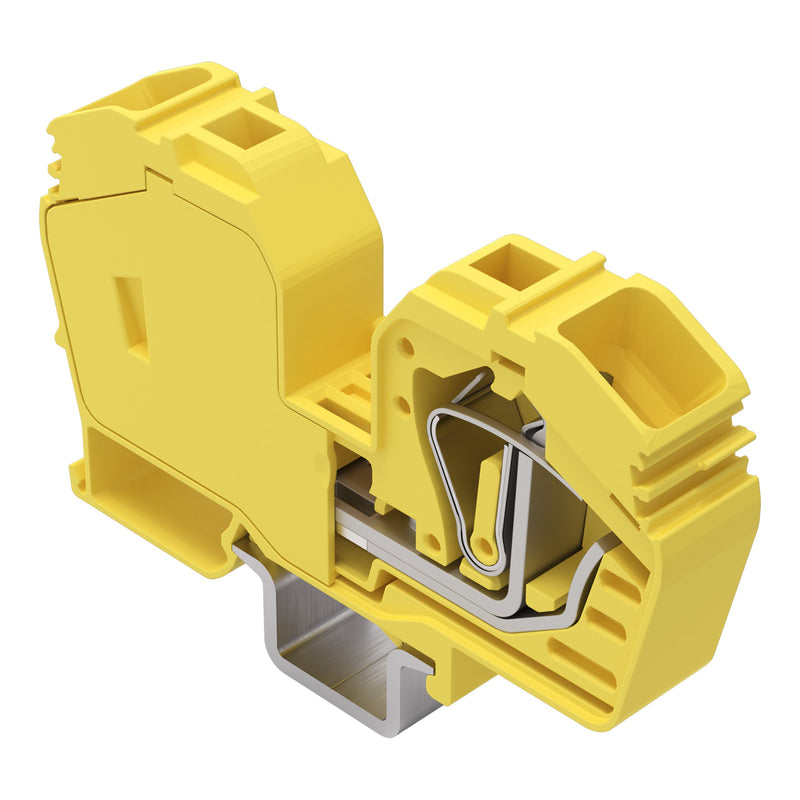

WAGO - Durchgangs-Reihenklemme 2-Leiter-Durchgangsklemme 285-636 Abschlussplatte,gelb − 15 Stück

2-Leiter-Durchgangsklemme
35 mm²
mit integrierter Abschlussplatte
seitliche und mittige Beschriftung
nur auf Tragschiene 35 x 15
CAGE CLAMP®
35,00 mm²
gelb

Durchgangsklemme Serie 285 mit Betätigungswerkzeug

Die Durchgangsklemme mit der Artikelnummer 285-636 ermöglicht einen schnellen und sicheren Anschluss. Bei dieser Durchgangsklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 23 mm  nötig. Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Bei diesem Produkt wird die CAGE CLAMP®-Technologie verwendet. Der bewährte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Diese Durchgangsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 6 mm² bis 35 mm² geeignet. Über ein Betätigungswerkzeug wird diese Durchgangsreihenklemme betätigt.

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	6..35 mm²
Anschließbarer Leiterquerschnitt eindrähtig	6..35 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	6..35 mm²
Bemessungsstrom In	125 A
Bemessungsspannung	1000 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	2
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

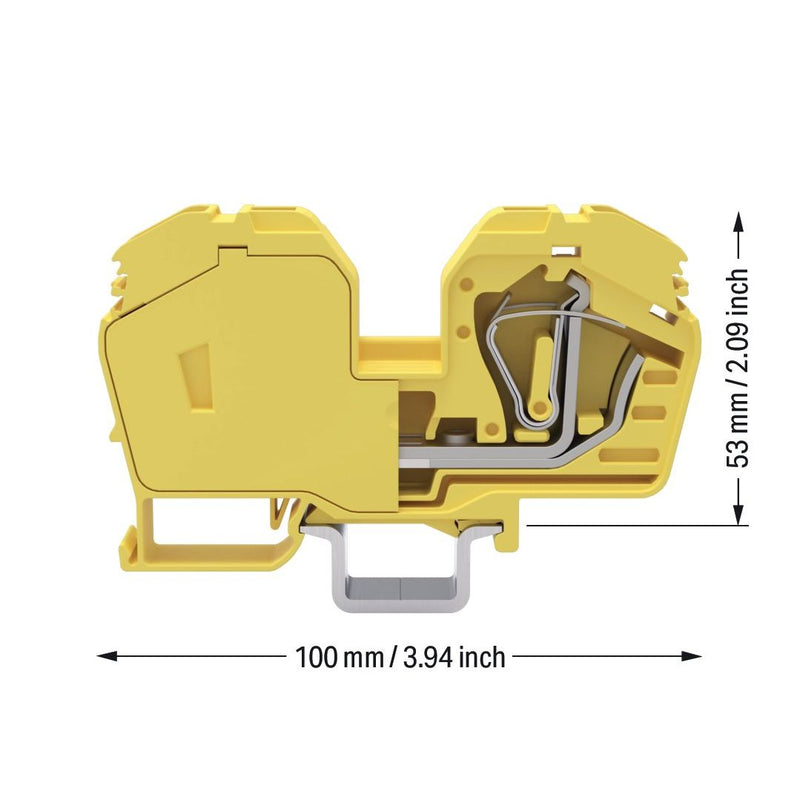

Breite	16 mm
Höhe	100 mm
Tiefe	53 mm
Explosionsgeprüfte Ausführung "Ex e"	nein
Abschlussplatte erforderlich	nein
Farbe	gelb
Etagen intern gebrückt	nein

Lieferumfang:
15 x Durchgangs-Reihenklemme 2-Leiter-Durchgangsklemme 285-636 Abschlussplatte,gelb

Keine Downloads vorhanden.
