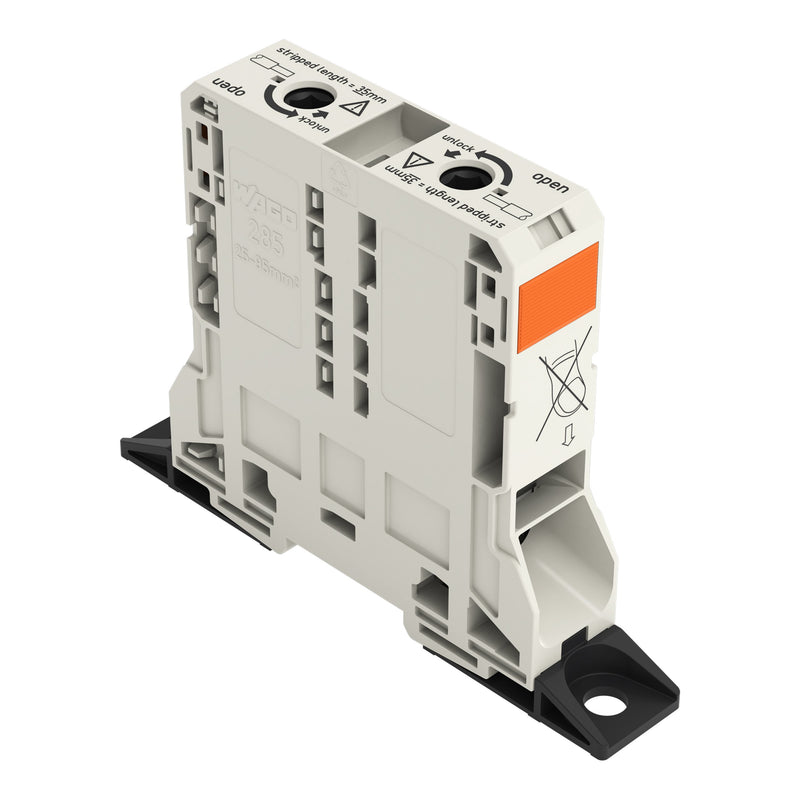

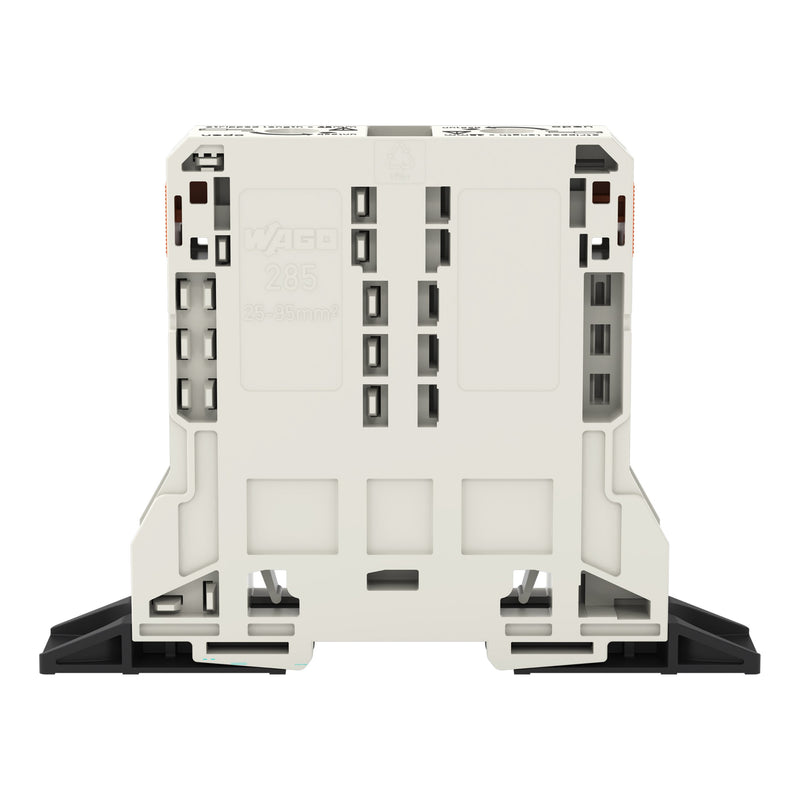

WAGO - Durchgangs-Reihenklemme 2-Leiter-Durchgangsklemme 285-183 − 5 Stück

2-Leiter-Durchgangsklemme
95 mm²
für Anwendungen Ex e II geeignet
seitliche Beschriftungsaufnahmen
mit Befestigungsflanschen
POWER CAGE CLAMP
95,00 mm²
lichtgrau

Durchgangsklemme Serie 285 mit POWER CAGE CLAMP

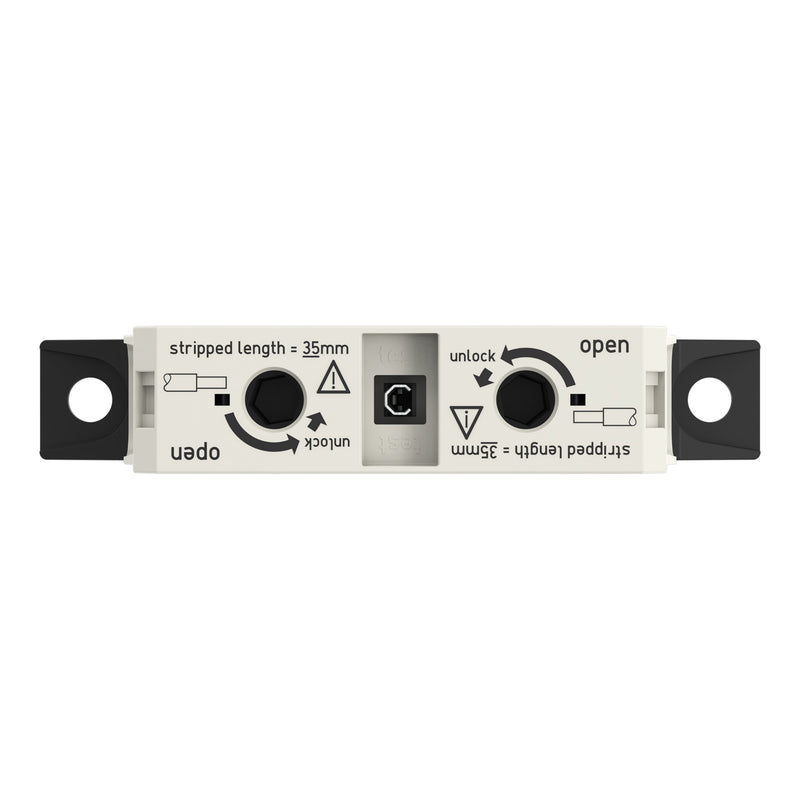

Die Durchgangsklemme mit der Artikelnummer 285-183 ermöglicht eine schnelle und zuverlässige Verbindung. Bei dieser Durchgangsklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 35 mm  nötig. Bei diesem Produkt kommt die POWER CAGE CLAMP-Technologie zum Tragen. Die Anschlusstechnik POWER CAGE CLAMP ist die optimale Wahl für eine sichere und dauerhafte Verbindung von großen Leiterquerschnitten. Dieser Universalanschluss ist zuverlässig und wartungsfrei. Im Gegensatz zu anderen Verbindungsmethoden ist die Vorbehandlung der Leiter durch das Aufcrimpen von Aderendhülsen sowie der Einsatz eines Drehmomentschlüssels nicht erforderlich. Dies macht die Handhabung besonders einfach und bequem. Diese Durchgangsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 25 mm² bis 95 mm² geeignet. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	25..95 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	25..95 mm²
Anschließbarer Leiterquerschnitt eindrähtig	25..95 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	25..95 mm²
Bemessungsstrom In	195 A
Bemessungsspannung	750 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	2
Montageart	Direktmontage
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Breite	25 mm
Höhe	107 mm
Tiefe	101 mm
Explosionsgeprüfte Ausführung "Ex e"	ja
Abschlussplatte erforderlich	nein
Farbe	sonstige
Etagen intern gebrückt	nein

Lieferumfang:
5 x WAGO GmbH & Co. KG - Durchgangs-Reihenklemme 2-Leiter-Durchgangsklemme 285-183
