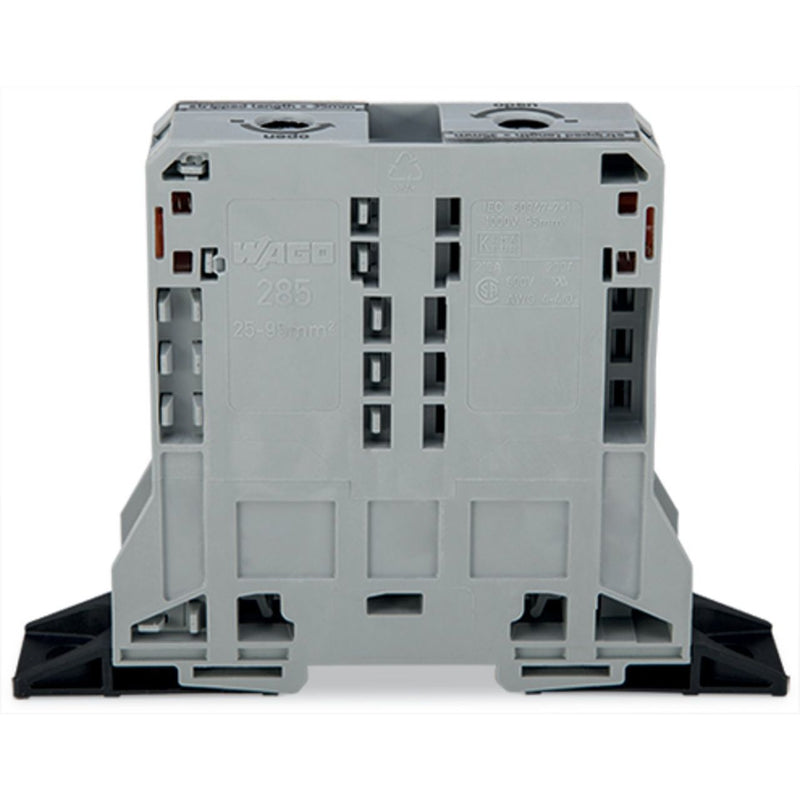

WAGO - Durchgangs-Reihenklemme 2-Leiter-Durchgangsklemme 285-181 95mm² − 5 Stück

2-Leiter-Durchgangsklemme
95 mm²
seitliche Beschriftungsaufnahmen
mit Befestigungsflanschen
POWER CAGE CLAMP
95,00 mm²
grau

Durchgangsklemme Serie 285 mit Innensechskantschlüssel und 8 mm

Bei dieser Durchgangsklemme (Artikelnummer 285-181) steht eine einfache und sichere Verbindung im Fokus. Für den Leiteranschluss werden bei dieser Durchgangsklemme Abisolierlängen von 35 mm  benötigt. Dieses Produkt ist mit der POWER CAGE CLAMP-Technologie ausgerüstet. Die Anschlusstechnik POWER CAGE CLAMP ist die optimale Wahl für eine sichere und dauerhafte Verbindung von großen Leiterquerschnitten. Dieser Universalanschluss ist zuverlässig und wartungsfrei. Im Gegensatz zu anderen Verbindungsmethoden ist die Vorbehandlung der Leiter durch das Aufcrimpen von Aderendhülsen sowie der Einsatz eines Drehmomentschlüssels nicht erforderlich. Dies macht die Handhabung besonders einfach und bequem. Diese Durchgangsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 25 mm² bis 95 mm² geeignet.

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	25..95 mm²
Anschließbarer Leiterquerschnitt eindrähtig	25..95 mm²
Bemessungsstrom In	150 A
Bemessungsspannung	1000 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	2
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

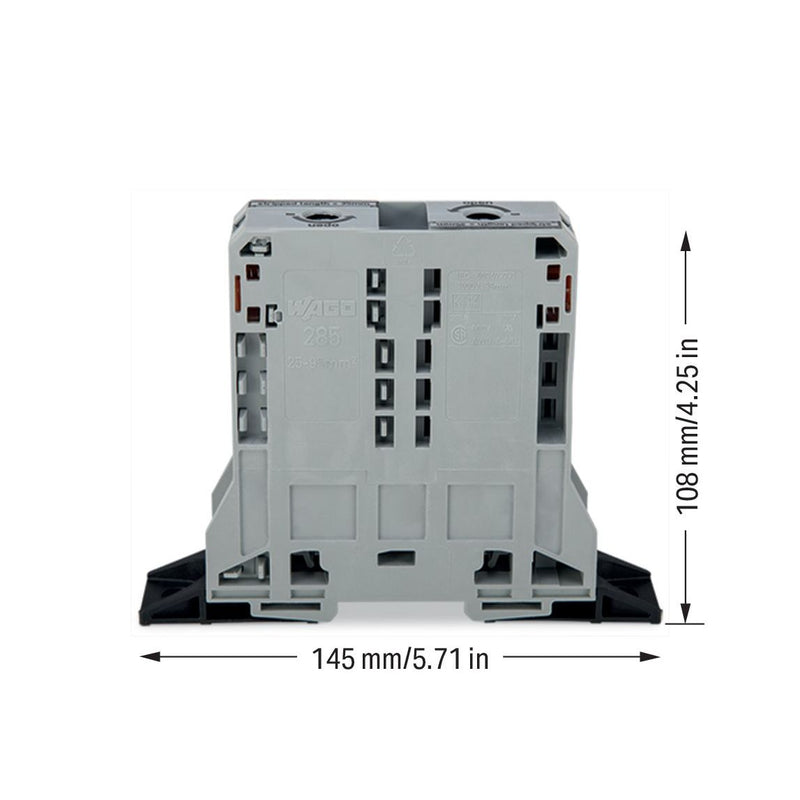

Breite	25 mm
Höhe	145 mm
Tiefe	108 mm
Explosionsgeprüfte Ausführung "Ex e"	nein
Abschlussplatte erforderlich	nein
Farbe	grau
Etagen intern gebrückt	nein

Lieferumfang:
5 x Durchgangs-Reihenklemme 285-181 1 x Innensechskantschlüssel
