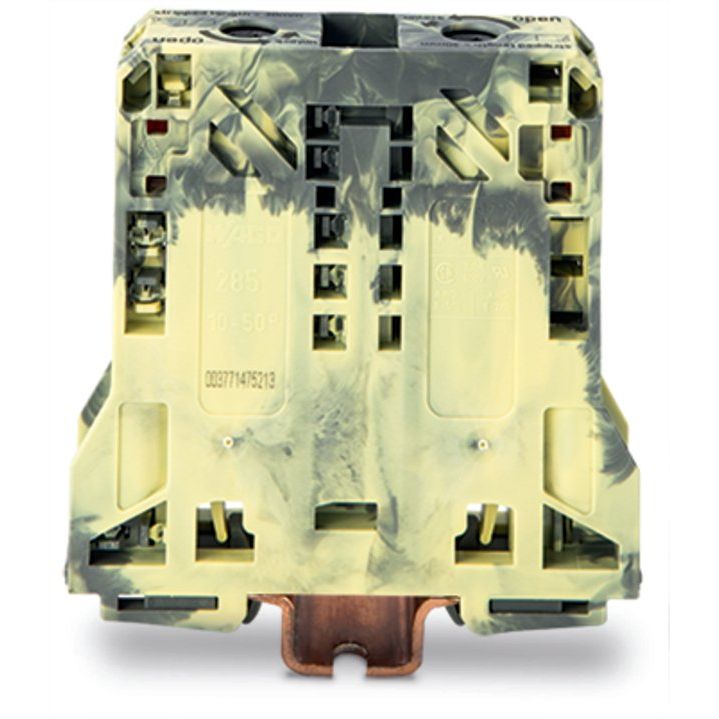

WAGO - Durchgangs-Reihenklemme 2-Leiter-Durchgangsklemme 285-151 dunkelgrau-gelb − 5 Stück

2-Leiter-Durchgangsklemme
50 mm²
seitliche Beschriftungsaufnahmen
nur auf Tragschiene 35 x 15
POWER CAGE CLAMP
50,00 mm²
dunkelgrau-gelb

Durchgangsklemme Serie 285 mit Innensechskantschlüssel und 8 mm

Bei dieser Durchgangsklemme (Artikelnummer 285-151) steht ein schneller und sicherer Anschluss im Vordergrund. Bei dieser Durchgangsklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 30 mm  nötig. Dieses Produkt ist mit der POWER CAGE CLAMP-Technologie ausgestattet. POWER CAGE CLAMP ist die ideale Lösung für den Anschluss von großen Leiterquerschnitten, die zuverlässige und wartungsfreie Verbindungen erfordern. Mit diesem Universalanschluss können alle Arten von Leitern angeschlossen werden. Die Klemmstelle kann im geöffneten Zustand arretiert werden, was eine einfache Handhabung ermöglicht. Es ist keine Vorbehandlung der Leiter notwendig, wie z.B. das Aufcrimpen von Aderendhülsen, und auch der Einsatz eines Drehmomentschlüssels ist nicht erforderlich. In Abhängigkeit von der Leiterart eignet sich die Durchgangsklemme für Leiterquerschnitte von 10 mm² bis 50 mm².

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	10..70 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	10..50 mm²
Anschließbarer Leiterquerschnitt eindrähtig	10..50 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	10..50 mm²
Bemessungsstrom In	150 A
Bemessungsspannung	1000 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	2
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

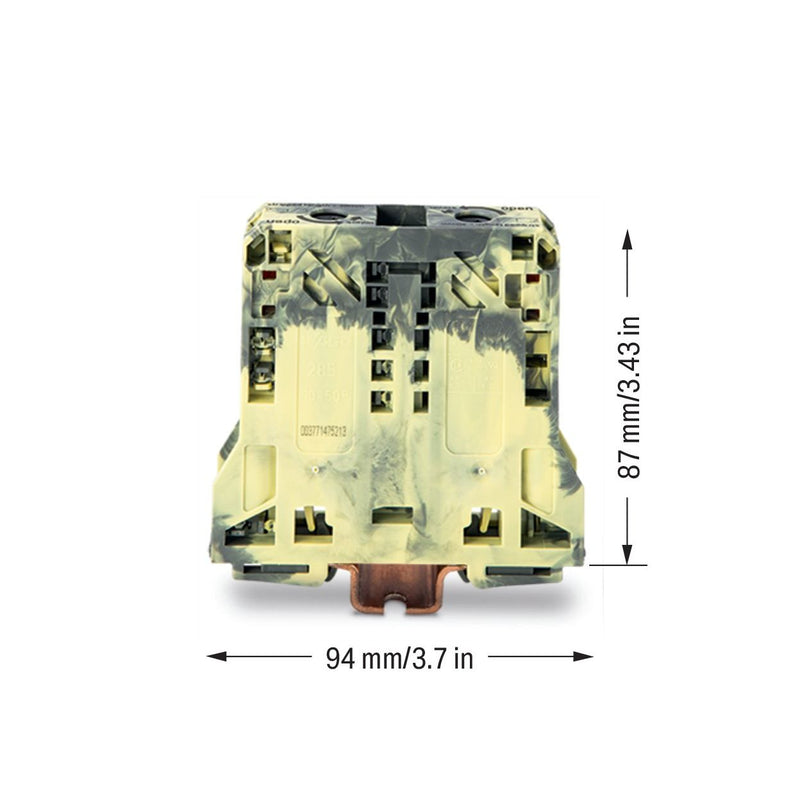

Breite	20 mm
Höhe	94 mm
Tiefe	87 mm
Explosionsgeprüfte Ausführung "Ex e"	nein
Abschlussplatte erforderlich	nein
Farbe	mehrfarbig
Etagen intern gebrückt	nein

Lieferumfang:
5 x Durchgangs-Reihenklemme 285-151 1 x Innensechskantschlüssel
