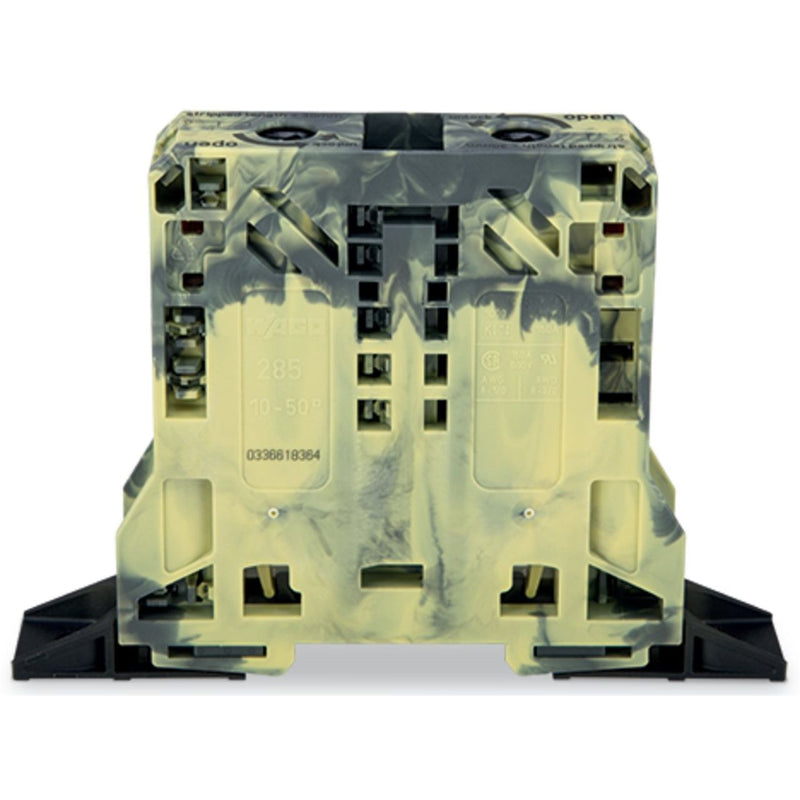

WAGO - Durchgangs-Reihenklemme 2-Leiter-Durchgangsklemme 285-147 dunkelgrau-gelb − 5 Stück

2-Leiter-Durchgangsklemme
50 mm²
seitliche Beschriftungsaufnahmen
mit Befestigungsflanschen
POWER CAGE CLAMP
50,00 mm²
dunkelgrau-gelb

Durchgangsklemme Serie 285, dunkelgrau-gelb

Die Durchgangsklemme mit der Artikelnummer 285-147 ermöglicht eine schnelle und sichere Verbindung. Diese Durchgangsklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 30 mm . Dieses Produkt ist mit der POWER CAGE CLAMP-Technologie ausgerüstet. POWER CAGE CLAMP ist der zuverlässige und wartungsfreie Universalanschluss für große Leiterquerschnitte und eignet sich für den Anschluss aller Leiterarten. Die Klemmstelle lässt sich im geöffneten Zustand arretieren. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen sowie der Einsatz eines Drehmomentschlüssels sind nicht erforderlich. In Abhängigkeit von der Leiterart ist die Durchgangsklemme gemacht für Leiterquerschnitte von 10 mm² bis 50 mm².

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	10 mm²
Anschließbarer Leiterquerschnitt eindrähtig	10..50 mm²
Bemessungsstrom In	150 A
Bemessungsspannung	1000 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	2
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

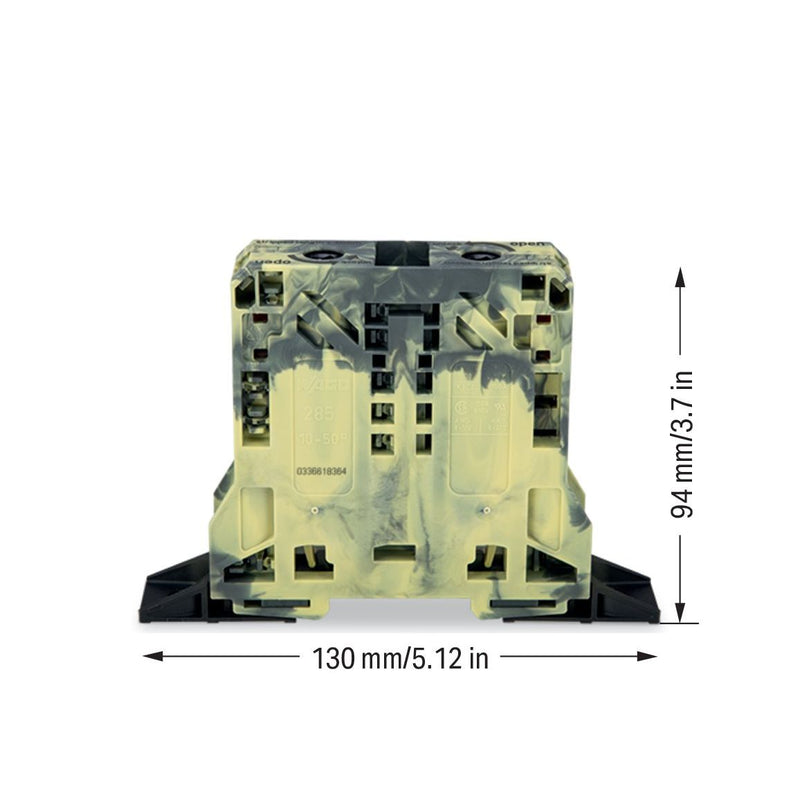

Breite	20 mm
Höhe	130 mm
Tiefe	94 mm
Explosionsgeprüfte Ausführung "Ex e"	nein
Abschlussplatte erforderlich	nein
Farbe	sonstige
Etagen intern gebrückt	nein

Lieferumfang:
5 x Durchgangs-Reihenklemme 285-147
