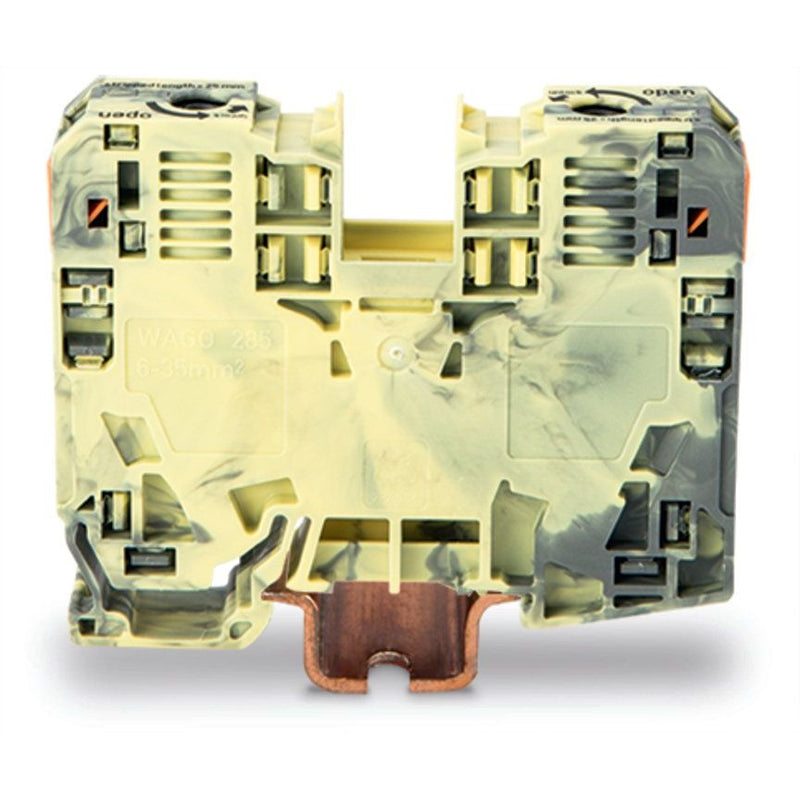

WAGO - Durchgangs-Reihenklemme 2-Leiter-Durchgangsklemme 285-131 dunkelgrau-gelb − 15 Stück

2-Leiter-Durchgangsklemme
35 mm²
seitliche Beschriftungsaufnahmen
nur auf Tragschiene 35 x 15
POWER CAGE CLAMP
35,00 mm²
dunkelgrau-gelb

Durchgangsklemme Serie 285, dunkelgrau-gelb

Die Durchgangsklemme mit der Artikelnummer 285-131 ermöglicht einen schnellen und sicheren Anschluss. Bei dieser Durchgangsklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 25 mm  erforderlich. Dieses Produkt ist mit der POWER CAGE CLAMP-Technologie ausgestattet. POWER CAGE CLAMP ist die ideale Lösung für den Anschluss von großen Leiterquerschnitten, die zuverlässige und wartungsfreie Verbindungen erfordern. Mit diesem Universalanschluss können alle Arten von Leitern angeschlossen werden. Die Klemmstelle kann im geöffneten Zustand arretiert werden, was eine einfache Handhabung ermöglicht. Es ist keine Vorbehandlung der Leiter notwendig, wie z.B. das Aufcrimpen von Aderendhülsen, und auch der Einsatz eines Drehmomentschlüssels ist nicht erforderlich. Diese Durchgangsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 6 mm² bis 35 mm² geeignet.

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	6..35 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	6..35 mm²
Anschließbarer Leiterquerschnitt eindrähtig	6..35 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	6..35 mm²
Bemessungsstrom In	125 A
Bemessungsspannung	1000 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	2
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

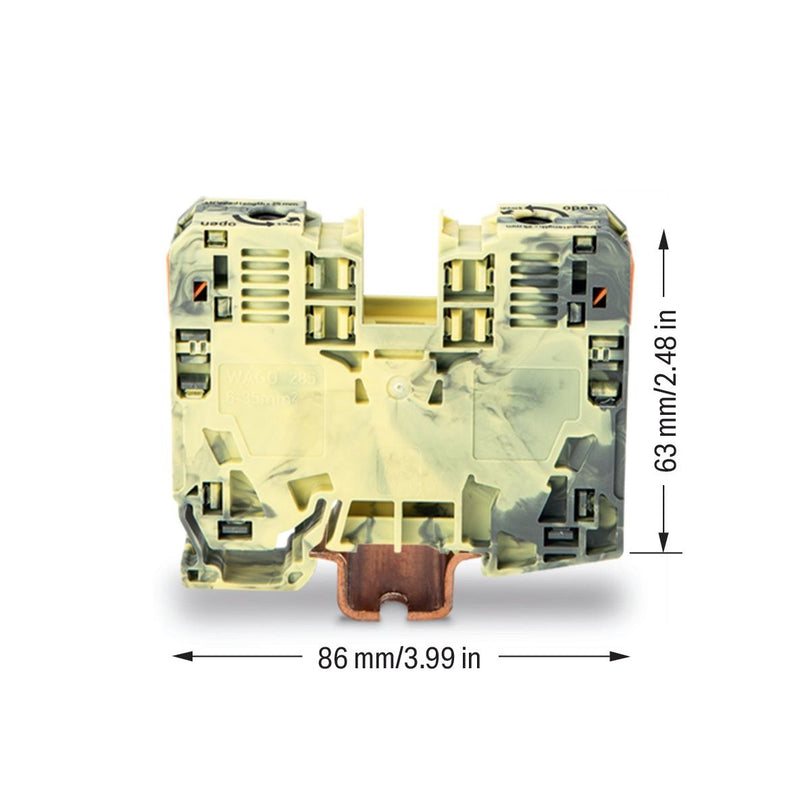

Breite	16 mm
Höhe	86 mm
Tiefe	63 mm
Explosionsgeprüfte Ausführung "Ex e"	nein
Abschlussplatte erforderlich	nein
Farbe	mehrfarbig
Etagen intern gebrückt	nein

Lieferumfang:
1 x Durchgangs-Reihenklemme 2-Leiter-Durchgangsklemme 285-131 dunkelgrau-gelb − 15 Stück
