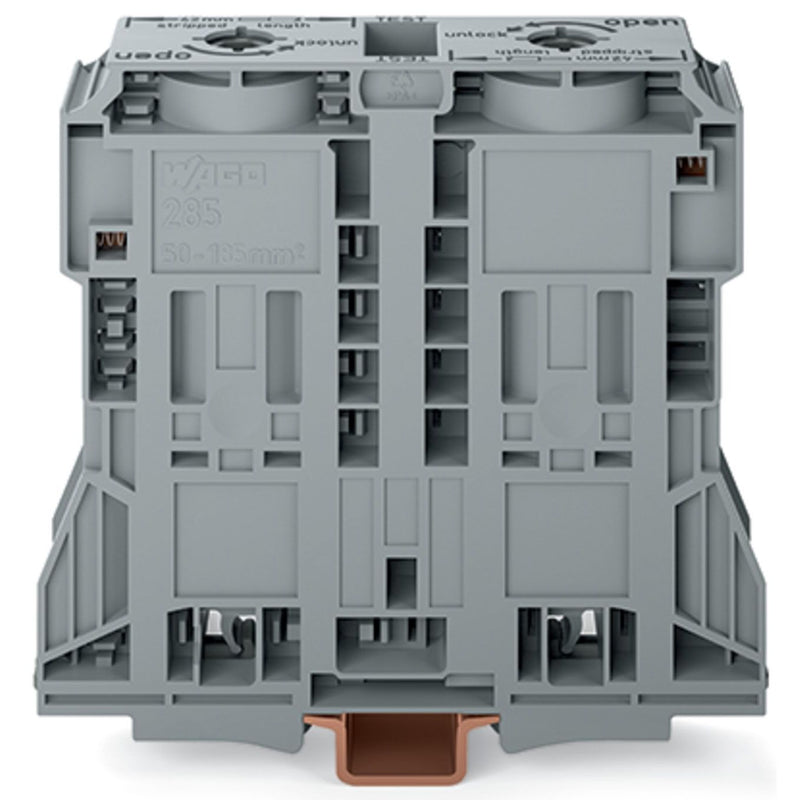

WAGO - Durchgangs-Reihenklemme 2-Leiter-Durchgangsklemme 285-1189 Ex e II geeignet − 5 Stück

2-Leiter-Durchgangsklemme
185 mm²
für Anwendungen Ex e II geeignet
seitliche Beschriftungsaufnahmen
nur auf Tragschiene 35 x 15
POWER CAGE CLAMP
185,00 mm²
lichtgrau

Durchgangsklemme Serie 285, lichtgrau

Die Durchgangsklemme mit der Artikelnummer 285-1189 ermöglicht eine schnelle und zuverlässige Verdrahtung. Bei dieser Durchgangsklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 45 bis 47 mm  nötig. Dieses Produkt ist mit der POWER CAGE CLAMP-Technologie ausgerüstet. Die Anschlusstechnik POWER CAGE CLAMP ist die optimale Wahl für eine sichere und dauerhafte Verbindung von großen Leiterquerschnitten. Dieser Universalanschluss ist zuverlässig und wartungsfrei. Im Gegensatz zu anderen Verbindungsmethoden ist die Vorbehandlung der Leiter durch das Aufcrimpen von Aderendhülsen sowie der Einsatz eines Drehmomentschlüssels nicht erforderlich. Dies macht die Handhabung besonders einfach und bequem. In Abhängigkeit von der Leiterart ist diese Durchgangsklemme ausgelegt für Leiterquerschnitte von 50 mm² bis 185 mm². Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	50..185 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	50..185 mm²
Anschließbarer Leiterquerschnitt eindrähtig	50..185 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	50..185 mm²
Bemessungsstrom In	250 A
Bemessungsspannung	1000 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	2
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Breite	32 mm
Höhe	130 mm
Tiefe	116 mm
Explosionsgeprüfte Ausführung "Ex e"	ja
Abschlussplatte erforderlich	nein
Farbe	grau
Etagen intern gebrückt	nein

Lieferumfang:
5 x WAGO GmbH & Co. KG - Durchgangs-Reihenklemme 2-Leiter-Durchgangsklemme 285-1189 Ex e II geeignet
