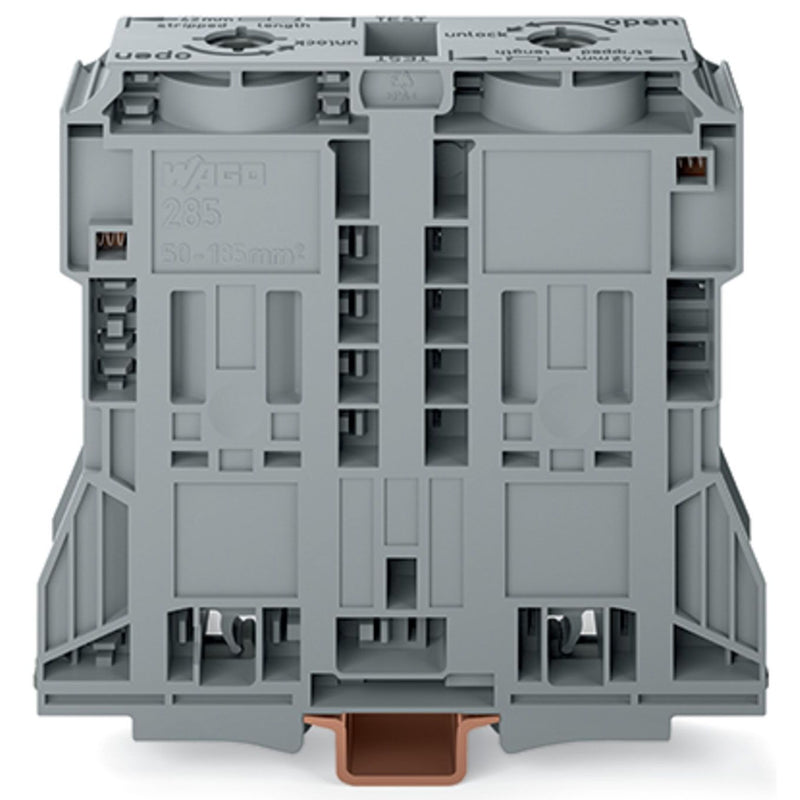

WAGO - Durchgangs-Reihenklemme 2-Leiter Durchgangsklemme 285-1185 185qmm, grau

2-Leiter-Durchgangsklemme
185 mm²
seitliche Beschriftungsaufnahmen
nur auf Tragschiene 35 x 15
POWER CAGE CLAMP
185,00 mm²
grau

Durchgangsklemme Serie 285 mit Innensechskantschlüssel und 8 mm

Die Durchgangsklemme mit der Artikelnummer 285-1185 ermöglicht eine einfache und zuverlässige Verdrahtung. Diese Durchgangsklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 45 und 47 mm . Bei diesem Produkt wird die POWER CAGE CLAMP-Technologie genutzt. Die Anschlusstechnik POWER CAGE CLAMP ist die optimale Wahl für eine sichere und dauerhafte Verbindung von großen Leiterquerschnitten. Dieser Universalanschluss ist zuverlässig und wartungsfrei. Im Gegensatz zu anderen Verbindungsmethoden ist die Vorbehandlung der Leiter durch das Aufcrimpen von Aderendhülsen sowie der Einsatz eines Drehmomentschlüssels nicht erforderlich. Dies macht die Handhabung besonders einfach und bequem. In Abhängigkeit von der Leiterart ist die Durchgangsklemme für Leiterquerschnitte von 50 mm² bis 185 mm² gemacht.

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	50..185 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	50..185 mm²
Anschließbarer Leiterquerschnitt eindrähtig	50..185 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	50..185 mm²
Bemessungsstrom In	353 A
Bemessungsspannung	1000 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	2
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

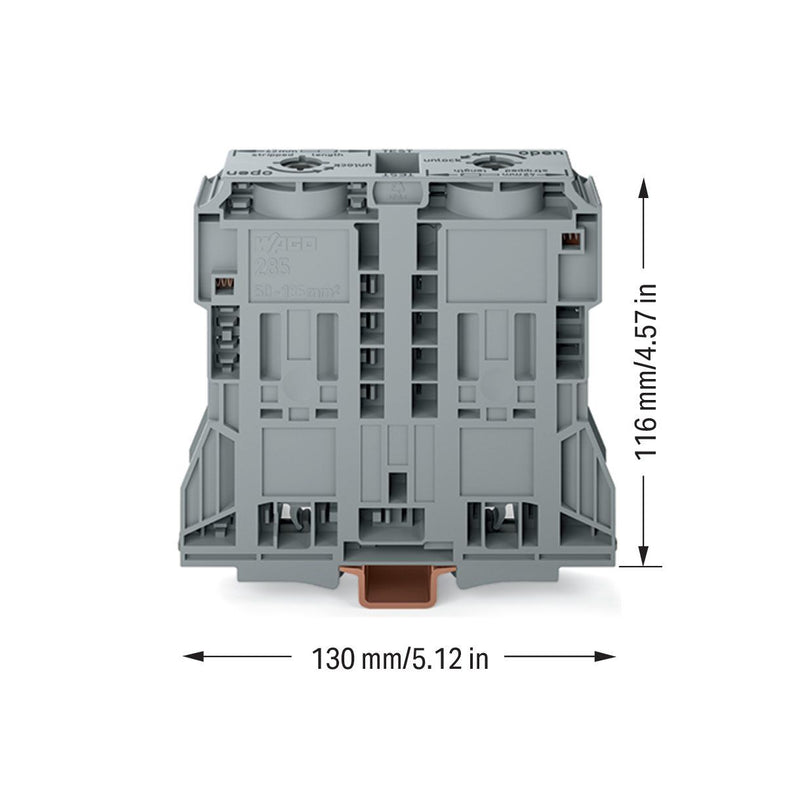

Breite	32 mm
Höhe	130 mm
Tiefe	116 mm
Explosionsgeprüfte Ausführung "Ex e"	nein
Abschlussplatte erforderlich	nein
Farbe	grau
Etagen intern gebrückt	nein

Lieferumfang:
1 x Durchgangsklemme 285-1185
1 x Innensechskantschlüssel
