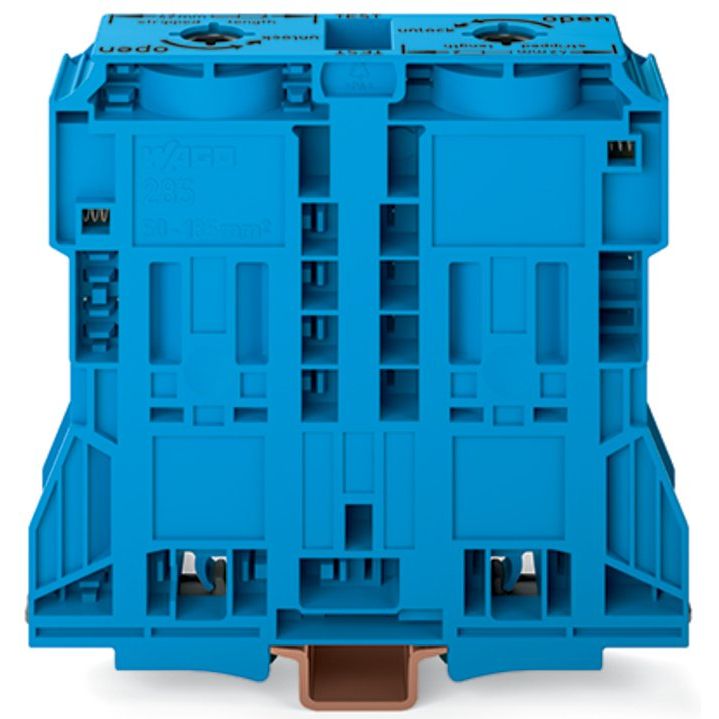

WAGO - Durchgangs-Reihenklemme 2-Leiter Durchgangsklemme 285-1184 185qmm, blau

2-Leiter-Durchgangsklemme
185 mm²
seitliche Beschriftungsaufnahmen
nur auf Tragschiene 35 x 15
POWER CAGE CLAMP
185,00 mm²
blau

Durchgangsklemme Serie 285, blau

Die Durchgangsklemme hat die Artikelnummer 285-1184 und ermöglicht eine einfache und sichere Verdrahtung. Bei dieser Durchgangsklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 45 bis 47 mm  erforderlich. Bei diesem Produkt wird die POWER CAGE CLAMP-Technologie genutzt. Die Anschlusstechnik POWER CAGE CLAMP ist die optimale Wahl für eine sichere und dauerhafte Verbindung von großen Leiterquerschnitten. Dieser Universalanschluss ist zuverlässig und wartungsfrei. Im Gegensatz zu anderen Verbindungsmethoden ist die Vorbehandlung der Leiter durch das Aufcrimpen von Aderendhülsen sowie der Einsatz eines Drehmomentschlüssels nicht erforderlich. Dies macht die Handhabung besonders einfach und bequem. Diese Durchgangsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 50 mm² bis 185 mm² geeignet.

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	50..185 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	50..185 mm²
Anschließbarer Leiterquerschnitt eindrähtig	50..185 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	50..185 mm²
Bemessungsstrom In	353 A
Bemessungsspannung	1000 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	2
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

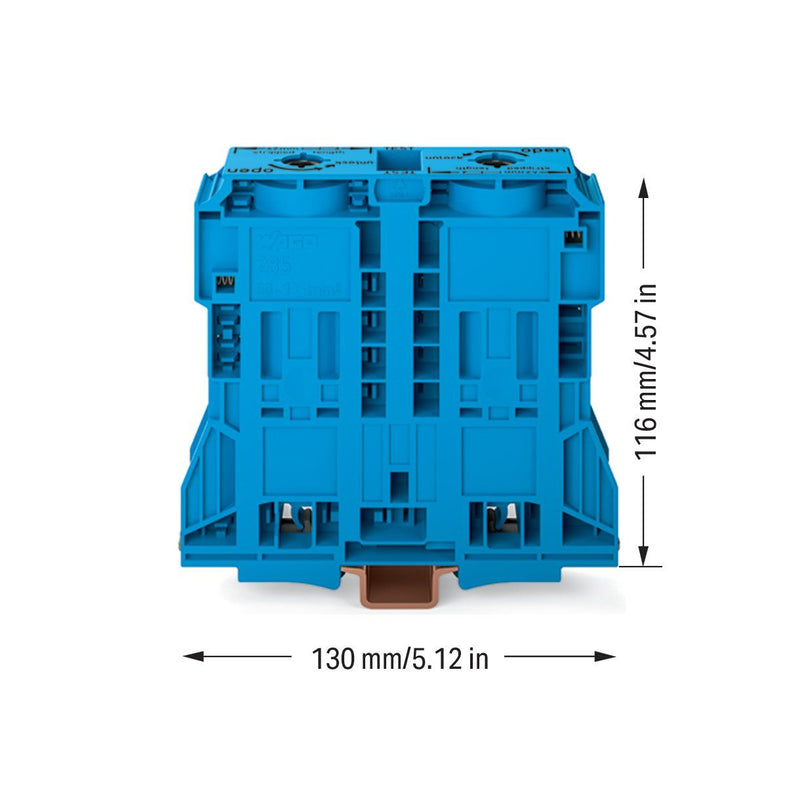

Breite	32 mm
Höhe	130 mm
Tiefe	116 mm
Explosionsgeprüfte Ausführung "Ex e"	nein
Abschlussplatte erforderlich	nein
Farbe	blau
Etagen intern gebrückt	nein

Lieferumfang:
1 x WAGO Durchgangs-Reihenklemme 285-1184
