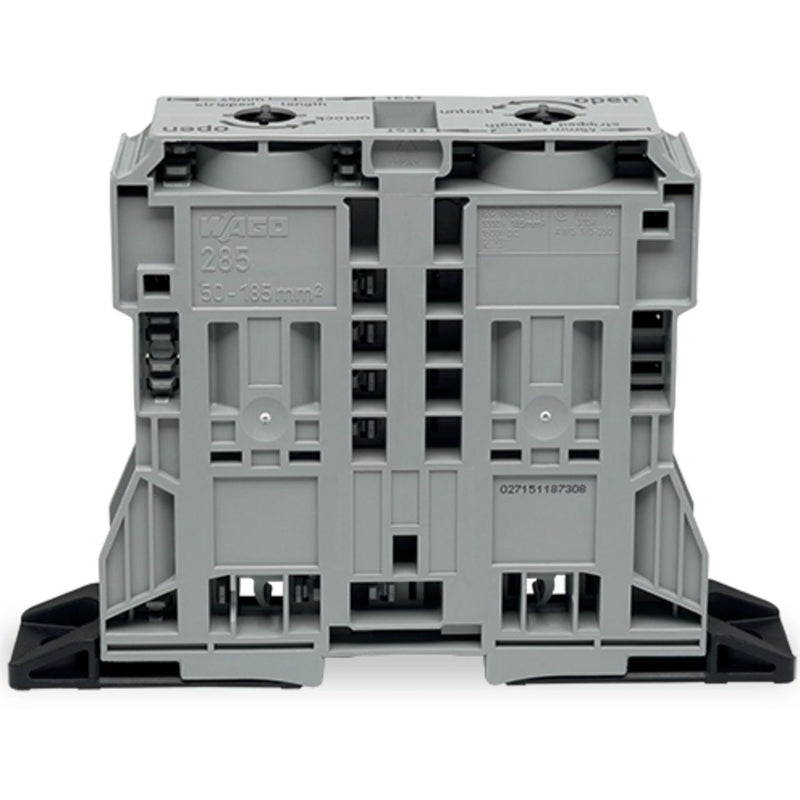

WAGO - Durchgangs-Reihenklemme 2-Leiter-Durchgangsklemme 285-1161 grau − 4 Stück

2-Leiter-Durchgangsklemme
185 mm²
seitliche Beschriftungsaufnahmen
mit Befestigungsflanschen
POWER CAGE CLAMP
185,00 mm²
grau

Durchgangsklemme Serie 285 mit Innensechskantschlüssel und 8 mm

Die Durchgangsklemme hat die Artikelnummer 285-1161 und ermöglicht einen schnellen und sicheren Anschluss. Bei dieser Durchgangsklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 45 bis 47 mm  nötig. Dieses Produkt ist mit der POWER CAGE CLAMP-Technologie ausgestattet. Die Anschlusstechnik POWER CAGE CLAMP ist die optimale Wahl für eine sichere und dauerhafte Verbindung von großen Leiterquerschnitten. Dieser Universalanschluss ist zuverlässig und wartungsfrei. Im Gegensatz zu anderen Verbindungsmethoden ist die Vorbehandlung der Leiter durch das Aufcrimpen von Aderendhülsen sowie der Einsatz eines Drehmomentschlüssels nicht erforderlich. Dies macht die Handhabung besonders einfach und bequem. Diese Durchgangsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 50 mm² bis 185 mm² geeignet.

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	50..185 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	50..185 mm²
Anschließbarer Leiterquerschnitt eindrähtig	50..185 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	50..185 mm²
Bemessungsstrom In	353 A
Bemessungsspannung	1000 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	2
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

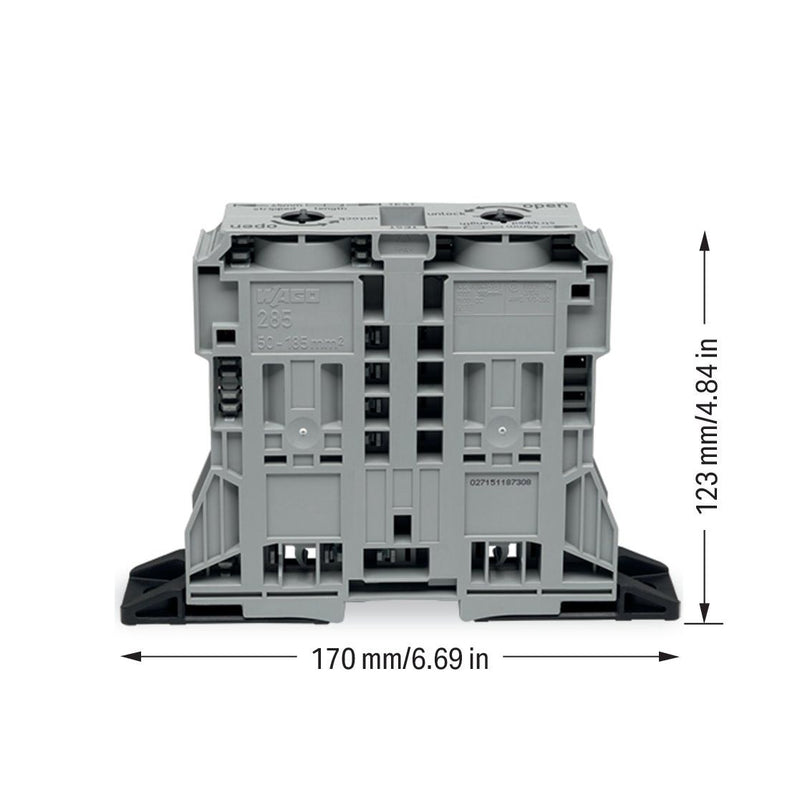

Breite	32 mm
Höhe	170 mm
Tiefe	123 mm
Explosionsgeprüfte Ausführung "Ex e"	nein
Abschlussplatte erforderlich	nein
Farbe	grau
Etagen intern gebrückt	nein

Lieferumfang:
1 x Durchgangsklemme
