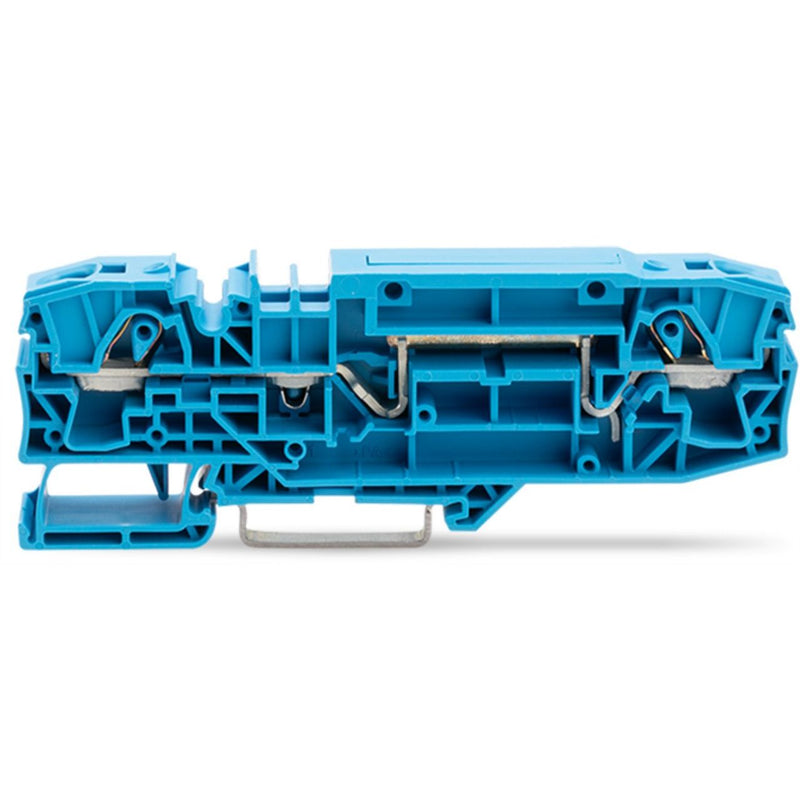

WAGO - Durchgangs-Reihenklemme 2-Leiter-Durchgangsklemme 2006-8604 6mm² − 12 Stück

2-Leiter-Durchgangsklemme
6 mm²
mit Prüfmöglichkeit
konturengleich zu 2-Leiter-Trennklemme
seitliche und mittige Beschriftung
für Tragschiene 35 x 15 und 35 x 7,5
Push-in CAGE CLAMP®
6,00 mm²
blau

Durchgangsklemme Serie 2006 mit Betätigungswerkzeug

Die Durchgangsklemme hat die Artikelnummer 2006-8604 und ermöglicht eine schnelle und zuverlässige Verdrahtung. Diese Durchgangsklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 13 und 15 mm . Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgerüstet. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. In Breite x Höhe x Tiefe betragen die Maße (15 x 106,9 x 39) mm. Diese Durchgangsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 10 mm² geeignet.

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,5..10 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	1,5..6 mm²
Anschließbarer Leiterquerschnitt eindrähtig	1..10 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,5..6 mm²
Bemessungsstrom In	30 A
Bemessungsspannung	1000 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	2
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

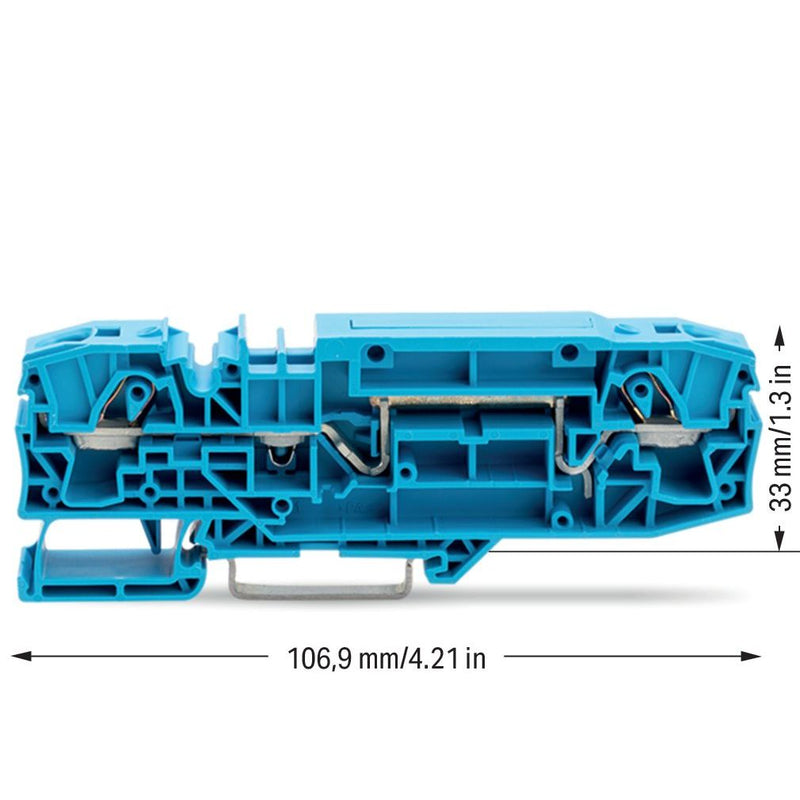

Breite	15 mm
Höhe	106,9 mm
Tiefe	33 mm
Explosionsgeprüfte Ausführung "Ex e"	nein
Abschlussplatte erforderlich	ja
Farbe	blau
Etagen intern gebrückt	nein

Lieferumfang:
12 x Stück Durchgangs-Reihenklemmen 2006-8604

Keine Downloads vorhanden.
