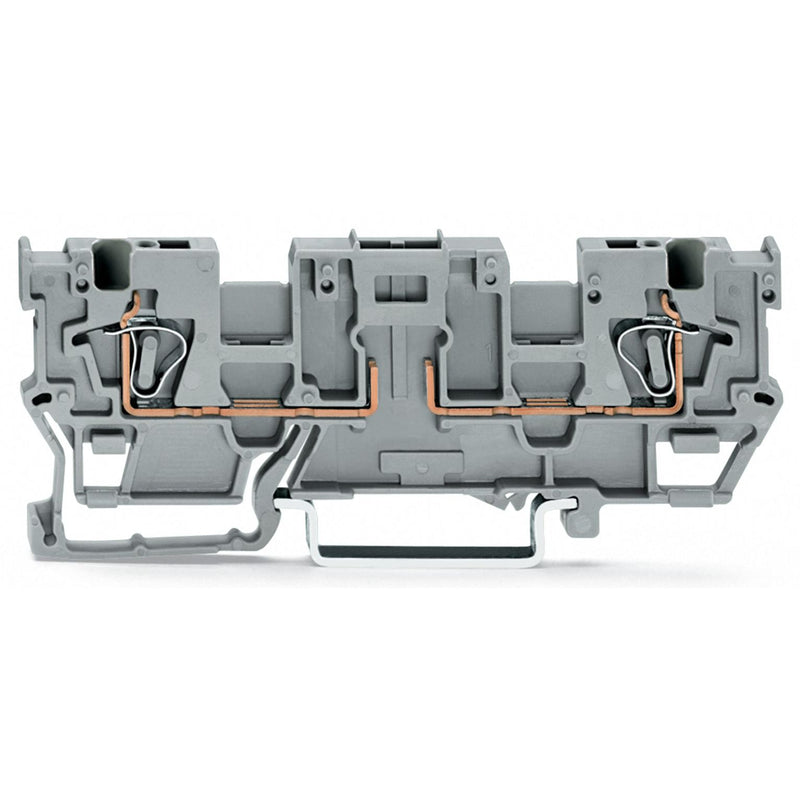

WAGO - Durchgangs-Reihenklemme 2-Leiter-Basisklemme 769-191 grau − 50 Stück

2-Leiter-Basisklemme
mit 2-fach-Querbrückung
für Tragschiene 35 x 15 und 35 x 7,5
4 mm²
CAGE CLAMP®
4,00 mm²
grau

Basisklemme für Sicherungen und Elektronik Serie 769, grau

Bei dieser Basisklemme für Sicherungen und Elektronik (Artikelnummer 769-191) wird ein schneller und zuverlässiger Elektronikanschlluss einfach ermöglicht. Bei dieser Basisklemme für Sicherungen und Elektronik ist für den Leiteranschluss eine Abisolierlänge im Bereich von 8 bis 9 mm  erforderlich. Basisklemmen ermöglichen die Aufnahme von Trenn-, Sicherungs- oder Bauelementesteckern. Trennstecker ermöglichen die sichere und schnelle Auftrennung von Stromkreisen. Sicherungsstecker schützen mit ihren Sicherungseinsätzen Stromkreise optimal vor Kurzschlüssen und Überlast. Durch die Aufnahme von Bauelementesteckern lassen sich spezielle Funktionseinheiten ohne zusätzlichen Montage- und Verdrahtungsaufwand erstellen. Bei diesem Produkt kommt die CAGE CLAMP®-Technologie zum Tragen. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Diese Basisklemme für Sicherungen und Elektronik ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 4 mm² geeignet.

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,08..4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..4 mm²
Bemessungsstrom In	16 A
Bemessungsspannung	400 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	2
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

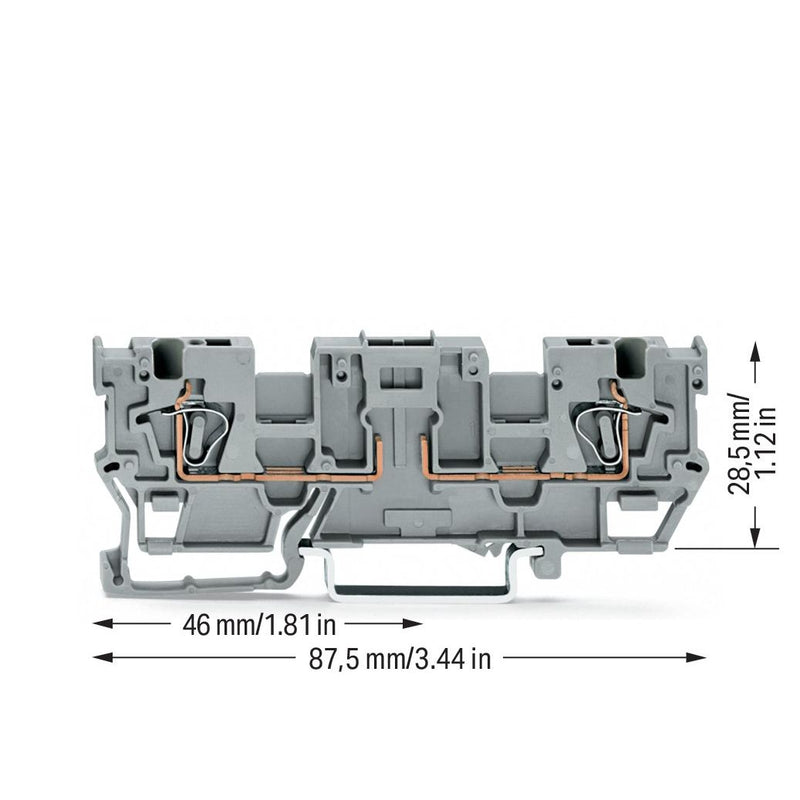

Breite	5 mm
Höhe	87,5 mm
Tiefe	28,5 mm
Explosionsgeprüfte Ausführung "Ex e"	nein
Abschlussplatte erforderlich	ja
Farbe	grau
Etagen intern gebrückt	nein

Lieferumfang:
50 x Stück Durchgangs-Reihenklemmen 769-191

Keine Downloads vorhanden.
