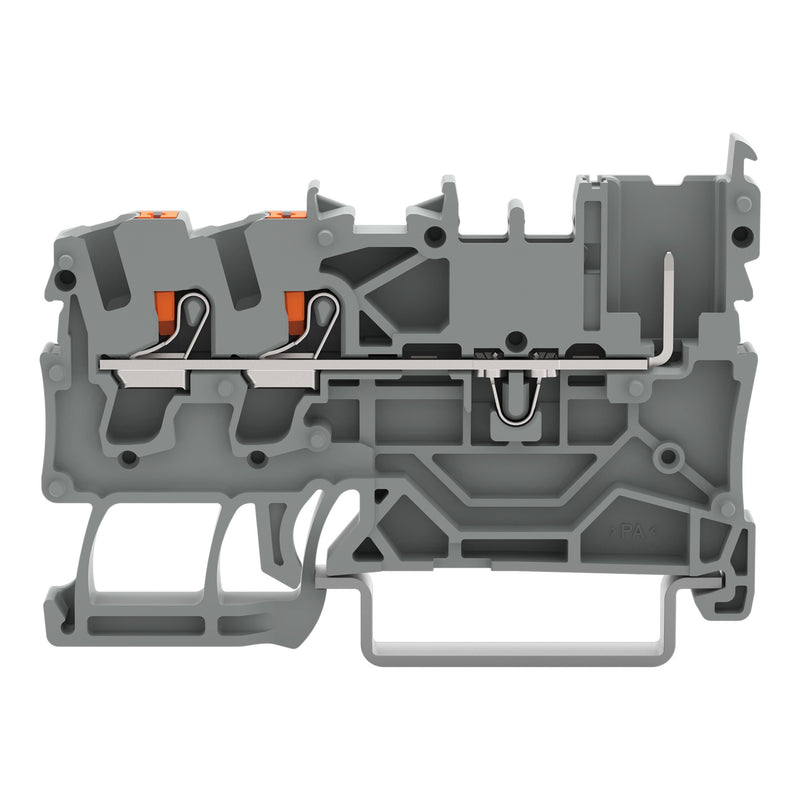

WAGO - Durchgangs-Reihenklemme 2-Leiter/1-Pin-Basisklemme 2222-1302 Drücker,2,5 mm²,or − 100 Stück

2-Leiter/1-Pin-Basisklemme
mit Drücker
2,5 mm²
für Tragschiene 35 x 15 und 35 x 7,5
Push-in CAGE CLAMP®
2,50 mm²
orange

2-Leiter/1-Pin-Basisklemme Serie 2222 mit Drücker

2-Leiter/1-Pin-Basisklemme hat die Artikelnummer 2222-1302 und verspricht eine saubere ordentliche Elektroinstallation. Bei 2-Leiter/1-Pin-Basisklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 10 bis 12 mm  erforderlich. Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. In Abhängigkeit von der Leiterart eignet sich 2-Leiter/1-Pin-Basisklemme für Leiterquerschnitte von 0,25 mm² bis 4 mm². Durch einen Drücker wird diese steckbare Reihenklemme betätigt.

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,25..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,75..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,75..4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,25..2,5 mm²
Bemessungsstrom In	24 A
Bemessungsspannung	690 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Steckanschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	3
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Breite	5,2 mm
Höhe	59,2 mm
Tiefe	36,4 mm
Explosionsgeprüfte Ausführung "Ex e"	nein
Abschlussplatte erforderlich	ja
Farbe	orange
Etagen intern gebrückt	nein

Lieferumfang:
100 x WAGO GmbH & Co. KG - Durchgangs-Reihenklemme 2-Leiter/1-Pin-Basisklemme 2222-1302 Drücker,2,5 mm²,or
