1-Leiter/1-Pin-Doppelstock-Basisklemme
Durchgangs-/Durchgangsklemme
2,5 mm²
L/N
mit Beschriftungsträger
für Anwendungen Ex nA geeignet
für Tragschiene 35 x 15 und 35 x 7,5
Push-in CAGE CLAMP®
2,50 mm²
grau

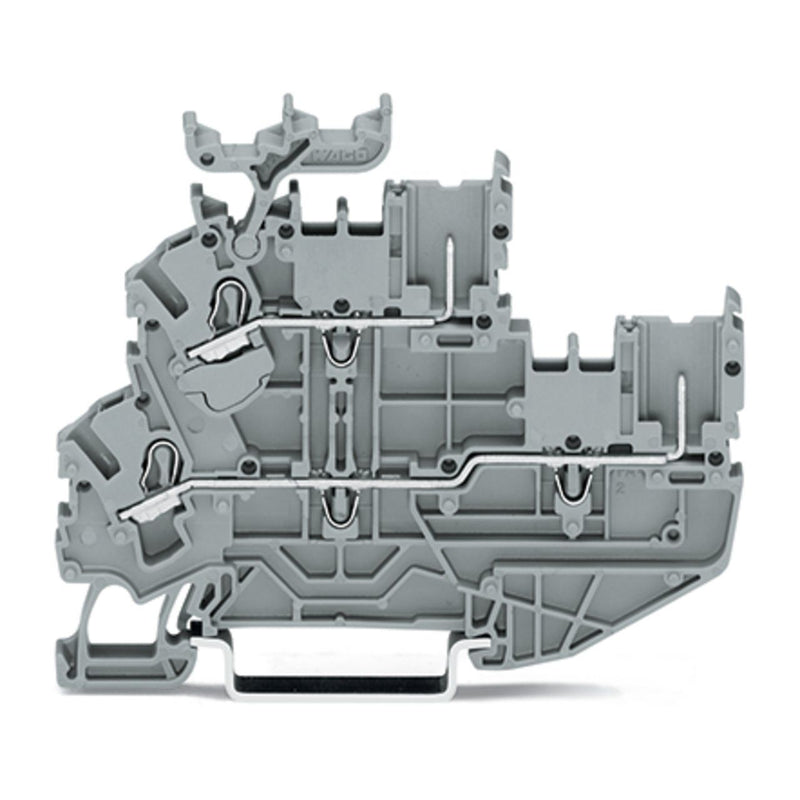

1-Leiter/1-Pin-Doppelstock-Basisklemme Serie 2022 mit Push-in CAGE CLAMP®
1-Leiter/1-Pin-Doppelstock-Basisklemme (Artikelnummer 2022-2233/999-953) bietet eine saubere Elektroinstallation. 1-Leiter/1-Pin-Doppelstock-Basisklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 10 und 12 mm . Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Bei diesem Produkt findet die Push-in CAGE CLAMP®-Technologie Verwendung. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. In Abhängigkeit von der Leiterart ist 1-Leiter/1-Pin-Doppelstock-Basisklemme geeignet für Leiterquerschnitte von 0,25 mm² bis 4 mm². Für diese steckbare Reihenklemme erfolgt die Betätigung per Betätigungswerkzeug. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).
| Technische Details |
|---|
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
0,25..4 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
0,75..2,5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig |
0,75..4 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0,25..2,5 mm² |
| Bemessungsstrom In |
20 A |
| Bemessungsspannung |
630 V |
| Ausführung elektrischer Anschluss 1 |
Federzuganschluss |
| Ausführung elektrischer Anschluss 2 |
Steckanschluss |
| Anzahl der Etagen |
2 |
| Anzahl der Klemmstellen je Etage |
2 |
| Montageart |
Hutschiene TH35 |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Betriebstemperatur |
105 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Breite |
5,2 mm |
| Höhe |
80,1 mm |
| Tiefe |
61,39999999 mm |
| Explosionsgeprüfte Ausführung "Ex e" |
ja |
| Abschlussplatte erforderlich |
ja |
| Farbe |
grau |
| Etagen intern gebrückt |
nein |
Lieferumfang:
50 x WAGO GmbH & Co. KG - Durchgangs-Reihenklemme 1Leiter/1PinDoppelstockkl. 2022-2233/999-953 2,5 mm²,grau
