1-Leiter/1-Pin-Doppelstock-Basisklemme
Durchgangs-/Durchgangsklemme
2,5 mm²
L/L
ohne Beschriftungsträger
für Anwendungen Ex nA geeignet
für Tragschiene 35 x 15 und 35 x 7,5
Push-in CAGE CLAMP®
2,50 mm²
grau

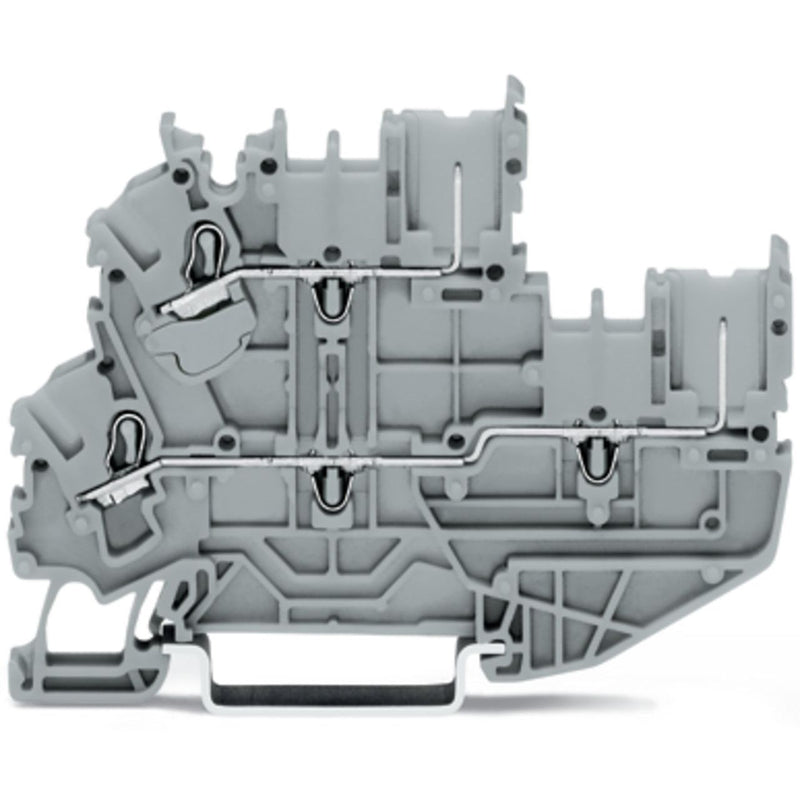

1-Leiter/1-Pin-Doppelstock-Basisklemme Serie 2022 mit Push-in CAGE CLAMP®
1-Leiter/1-Pin-Doppelstock-Basisklemme hat die Artikelnummer 2022-2201/999-953 und bietet eine ordentliche Elektroinstallation. Bei 1-Leiter/1-Pin-Doppelstock-Basisklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 10 bis 12 mm erforderlich. Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Abhängigkeit von der Leiterart ist 1-Leiter/1-Pin-Doppelstock-Basisklemme für Leiterquerschnitte von 0,25 mm² bis 4 mm² ausgelegt. Für diese steckbare Reihenklemme erfolgt die Betätigung per Betätigungswerkzeug. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).
| Technische Details |
|---|
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
0,25..4 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
0,75..2,5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig |
0,75..4 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0,25..2,5 mm² |
| Bemessungsstrom In |
20 A |
| Bemessungsspannung |
630 V |
| Ausführung elektrischer Anschluss 1 |
Federzuganschluss |
| Ausführung elektrischer Anschluss 2 |
Steckanschluss |
| Anzahl der Etagen |
2 |
| Anzahl der Klemmstellen je Etage |
2 |
| Montageart |
Hutschiene TH35 |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Betriebstemperatur |
105 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |

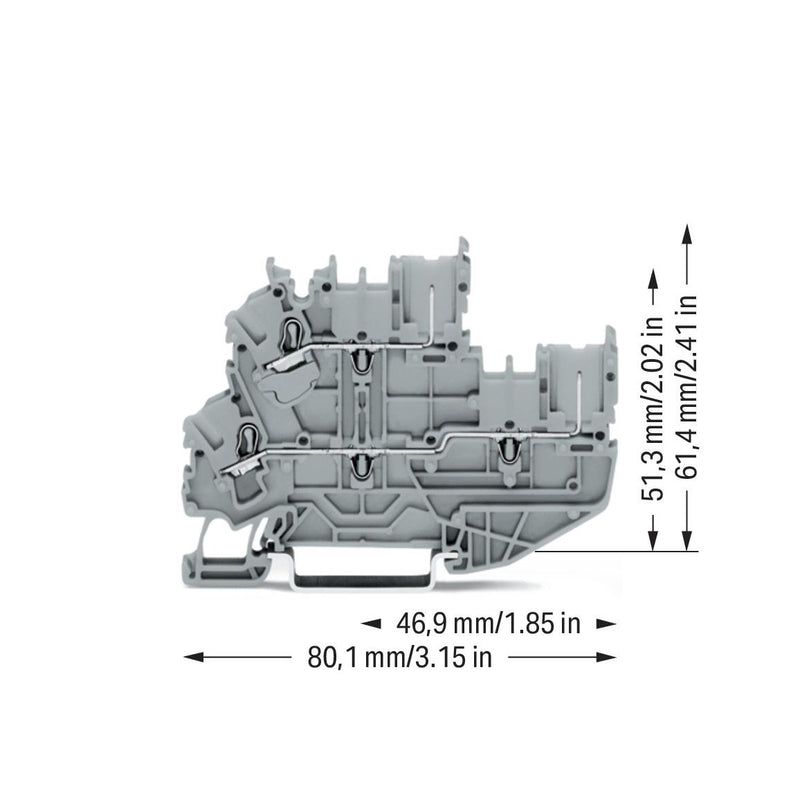

| Breite |
5,2 mm |
| Höhe |
80,1 mm |
| Tiefe |
51,29999999 mm |
| Explosionsgeprüfte Ausführung "Ex e" |
ja |
| Abschlussplatte erforderlich |
ja |
| Farbe |
grau |
| Etagen intern gebrückt |
nein |
Lieferumfang:
50 x WAGO GmbH & Co. KG - Durchgangs-Reihenklemme 1Leiter/1PinDoppelstockkl. 2022-2201/999-953 2,5 mm²,grau
