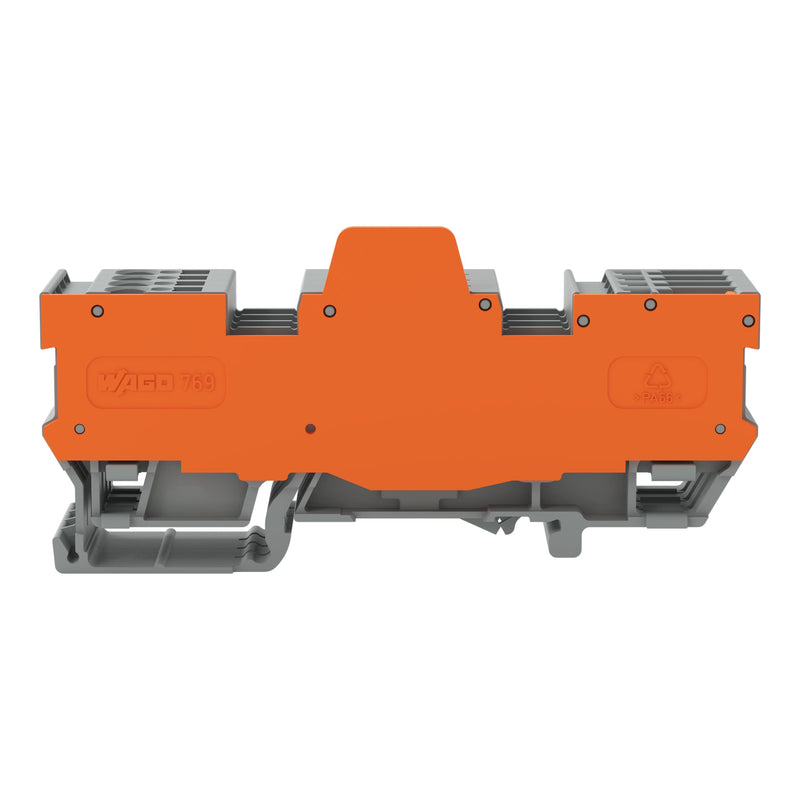

1-Leiter/1-Pin-Basisklemmenblock
8-polig
mit 2-fach-Querbrückung
mit oranger Trennplatte
für Tragschiene 35 x 15 und 35 x 7,5
4 mm²
CAGE CLAMP®
4,00 mm²
grau
Basisklemme für Sicherungen und Elektronik Serie 769 mit Betätigungswerkzeug
Die Basisklemme für Sicherungen und Elektronik mit der Artikelnummer 769-184/769-314 ermöglicht einen einfachen und sicheren Elektronikanschluss. Für den Leiteranschluss werden bei dieser Basisklemme für Sicherungen und Elektronik Abisolierlängen von 8 bis 9 mm benötigt. Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Bei diesem Produkt wird die CAGE CLAMP®-Technologie verwendet. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. Diese Basisklemme für Sicherungen und Elektronik ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 4 mm² geeignet. Durch ein Betätigungswerkzeug wird diese steckbare Reihenklemme betätigt.
| Technische Details |
|---|
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
0,08..4 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
0,25..2,5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig |
0,08..4 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0,08..4 mm² |
| Bemessungsstrom In |
16 A |
| Bemessungsspannung |
500 V |
| Ausführung elektrischer Anschluss 1 |
Federzuganschluss |
| Ausführung elektrischer Anschluss 2 |
Steckanschluss |
| Anzahl der Etagen |
1 |
| Anzahl der Klemmstellen je Etage |
8 |
| Montageart |
Hutschiene TH35 |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Betriebstemperatur |
105 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |

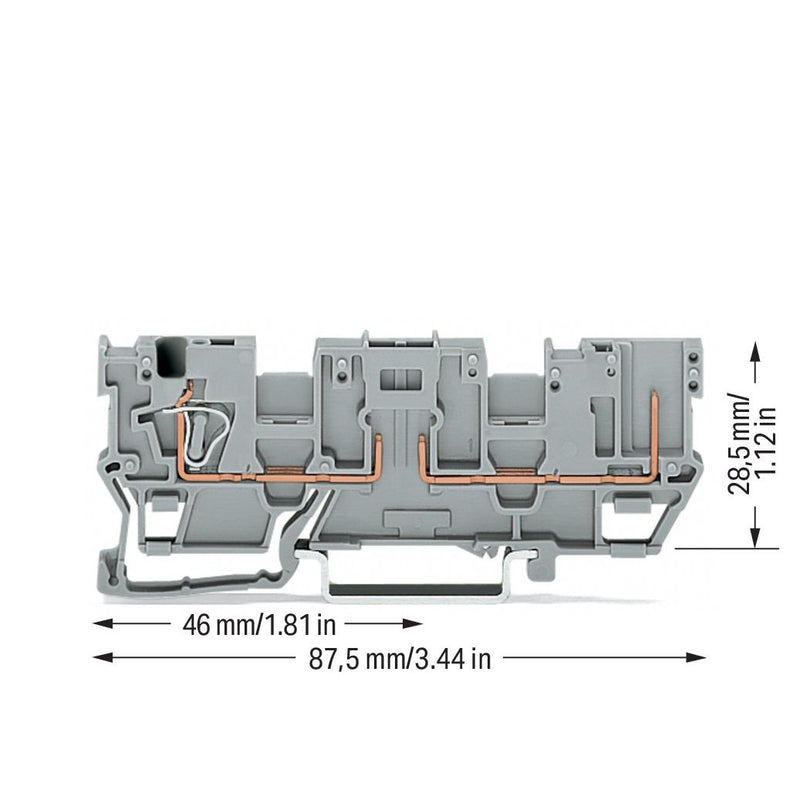

| Breite |
21,1 mm |
| Höhe |
87,5 mm |
| Tiefe |
28,5 mm |
| Explosionsgeprüfte Ausführung "Ex e" |
nein |
| Abschlussplatte erforderlich |
nein |
| Farbe |
grau |
| Etagen intern gebrückt |
nein |
Lieferumfang:
5 x WAGO GmbH & Co. KG - Durchgangs-Reihenklemme 1-Leiter/1-Pin-Basisklemme 769-184/769-314
