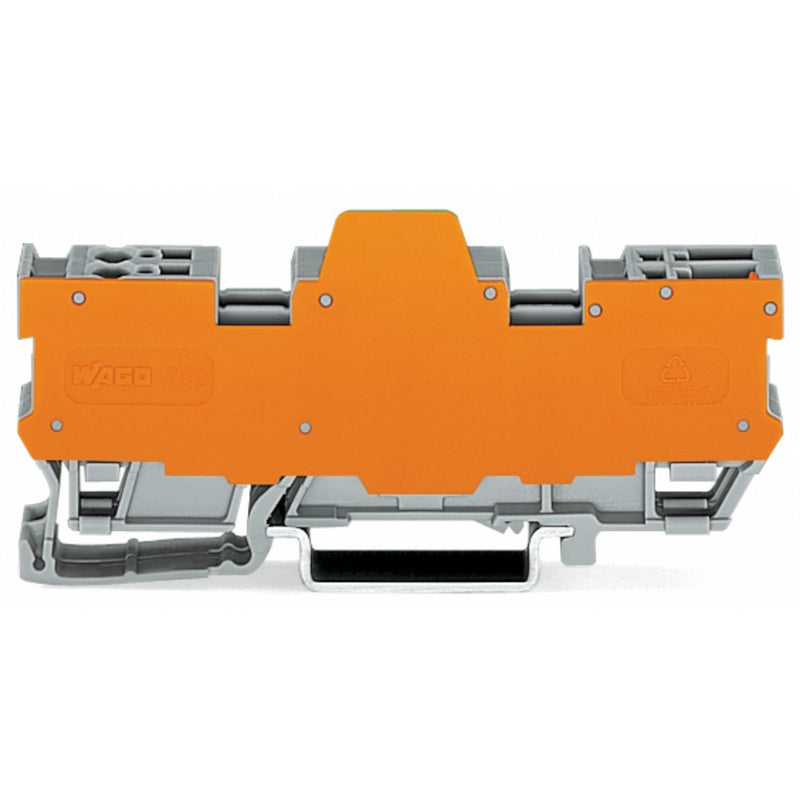

WAGO - Durchgangs-Reihenklemme 1-Leiter/1-Pin-Basisklemme 769-182/769-314 − 10 Stück

1-Leiter/1-Pin-Basisklemmenblock
4-polig
mit 2-fach-Querbrückung
mit oranger Trennplatte
für Tragschiene 35 x 15 und 35 x 7,5
4 mm²
CAGE CLAMP®
4,00 mm²
grau

Basisklemme für Sicherungen und Elektronik Serie 769 mit Betätigungswerkzeug

Bei dieser Basisklemme für Sicherungen und Elektronik mit der Artikelnummer 769-182/769-314 ist ein schneller und sicherer Elektronikanschluss ganz einfach möglich. Diese Basisklemme für Sicherungen und Elektronik benötigt für den Leiteranschluss eine Abisolierlänge zwischen 8 und 9 mm . Basisklemmen ermöglichen die Aufnahme von Trenn-, Sicherungs- oder Bauelementesteckern. Trennstecker ermöglichen die sichere und schnelle Auftrennung von Stromkreisen. Sicherungsstecker schützen mit ihren Sicherungseinsätzen Stromkreise optimal vor Kurzschlüssen und Überlast. Durch die Aufnahme von Bauelementesteckern lassen sich spezielle Funktionseinheiten ohne zusätzlichen Montage- und Verdrahtungsaufwand erstellen. Bei diesem Produkt kommt die CAGE CLAMP®-Technologie zum Einsatz. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. Diese Basisklemme für Sicherungen und Elektronik ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 4 mm² geeignet. Diese steckbare Reihenklemme wird durch ein Betätigungswerkzeug betätigt.

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,08..4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..4 mm²
Bemessungsstrom In	16 A
Bemessungsspannung	500 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Steckanschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	4
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

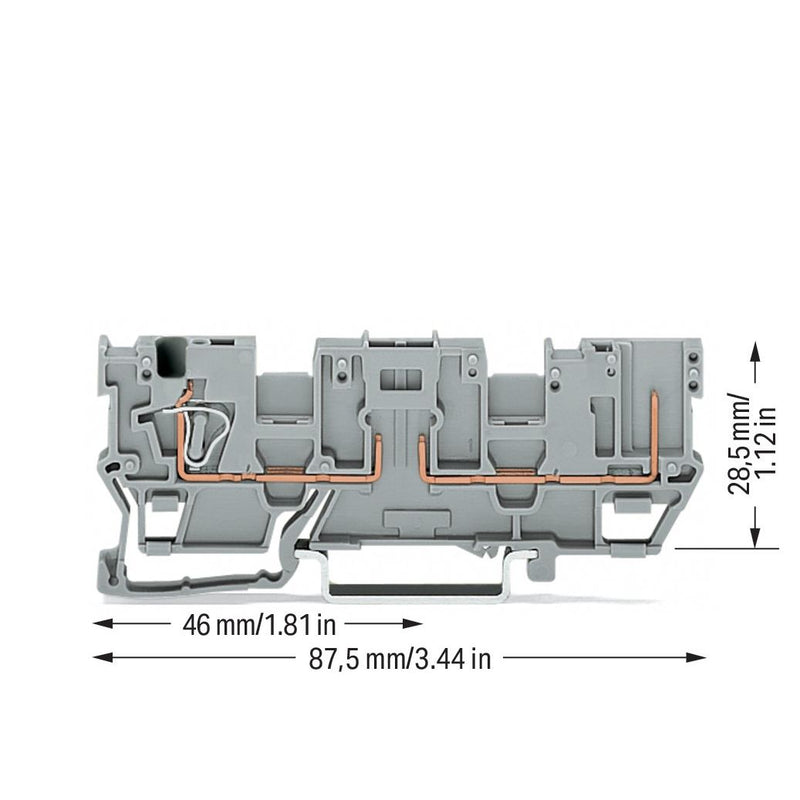

Breite	11,1 mm
Höhe	87,5 mm
Tiefe	28,5 mm
Explosionsgeprüfte Ausführung "Ex e"	nein
Abschlussplatte erforderlich	nein
Farbe	grau
Etagen intern gebrückt	nein

Lieferumfang:
10 x WAGO GmbH & Co. KG - Durchgangs-Reihenklemme 1-Leiter/1-Pin-Basisklemme 769-182/769-314
