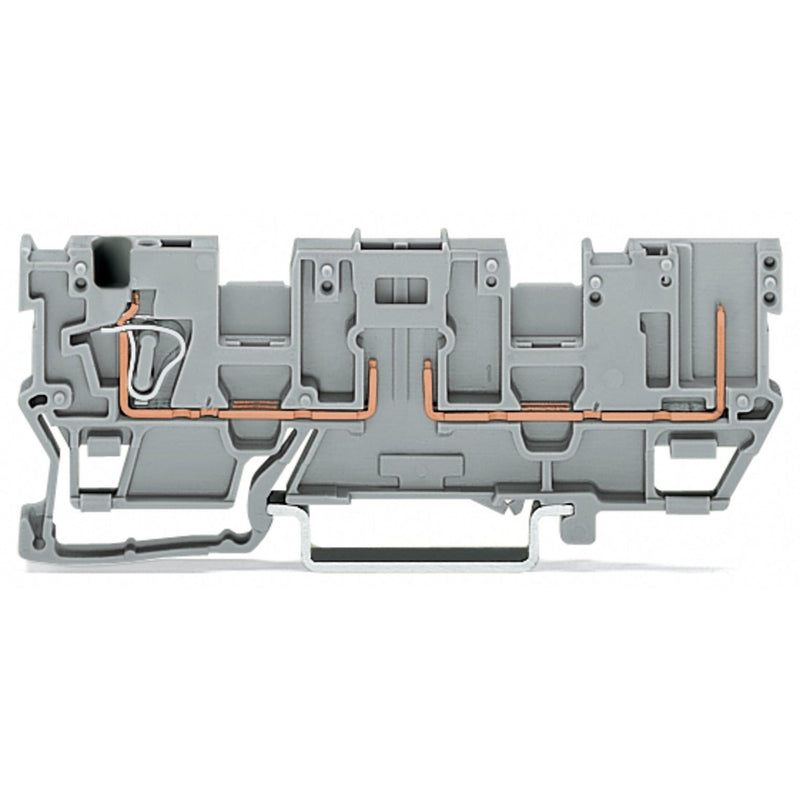

WAGO - Durchgangs-Reihenklemme 1-Leiter/1-Pin-Basisklemme 769-181 grau − 50 Stück

1-Leiter/1-Pin-Basisklemme
mit 2-fach-Querbrückung
für Tragschiene 35 x 15 und 35 x 7,5
4 mm²
CAGE CLAMP®
4,00 mm²
grau

Basisklemme für Sicherungen und Elektronik Serie 769, grau

Die Basisklemme für Sicherungen und Elektronik hat die Artikelnummer 769-181 und ermöglicht einen einfachen und zuverlässigen Elektronikanschluss. Diese Basisklemme für Sicherungen und Elektronik benötigt für den Leiteranschluss eine Abisolierlänge zwischen 8 und 9 mm . Basisklemmen ermöglichen die Aufnahme von Trenn-, Sicherungs- oder Bauelementesteckern. Trennstecker ermöglichen die sichere und schnelle Auftrennung von Stromkreisen. Sicherungsstecker schützen mit ihren Sicherungseinsätzen Stromkreise optimal vor Kurzschlüssen und Überlast. Durch die Aufnahme von Bauelementesteckern lassen sich spezielle Funktionseinheiten ohne zusätzlichen Montage- und Verdrahtungsaufwand erstellen. Dieses Produkt basiert auf der CAGE CLAMP®-Technologie. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. In Abhängigkeit von der Leiterart ist die Basisklemme für Sicherungen und Elektronik geeignet für Leiterquerschnitte von 0,08 mm² bis 4 mm². Diese steckbare Reihenklemme wird durch ein Betätigungswerkzeug betätigt.

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,08..4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..4 mm²
Bemessungsstrom In	16 A
Bemessungsspannung	400 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Steckanschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	2
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

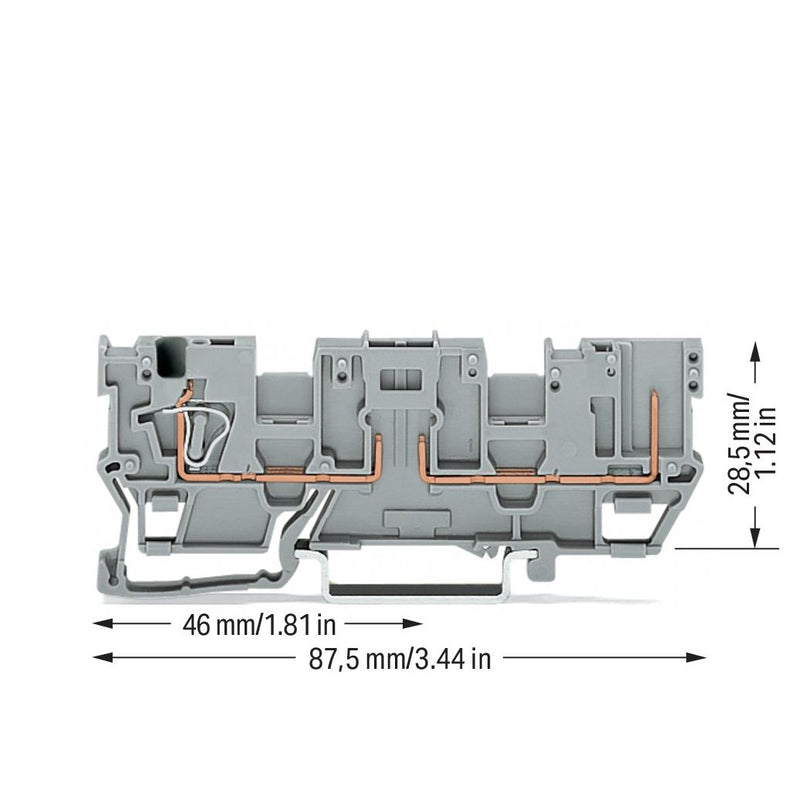

Breite	5 mm
Höhe	87,5 mm
Tiefe	28,5 mm
Explosionsgeprüfte Ausführung "Ex e"	nein
Abschlussplatte erforderlich	ja
Farbe	grau
Etagen intern gebrückt	nein

Lieferumfang:
50 x WAGO GmbH & Co. KG - Durchgangs-Reihenklemme 1-Leiter/1-Pin-Basisklemme 769-181 grau
