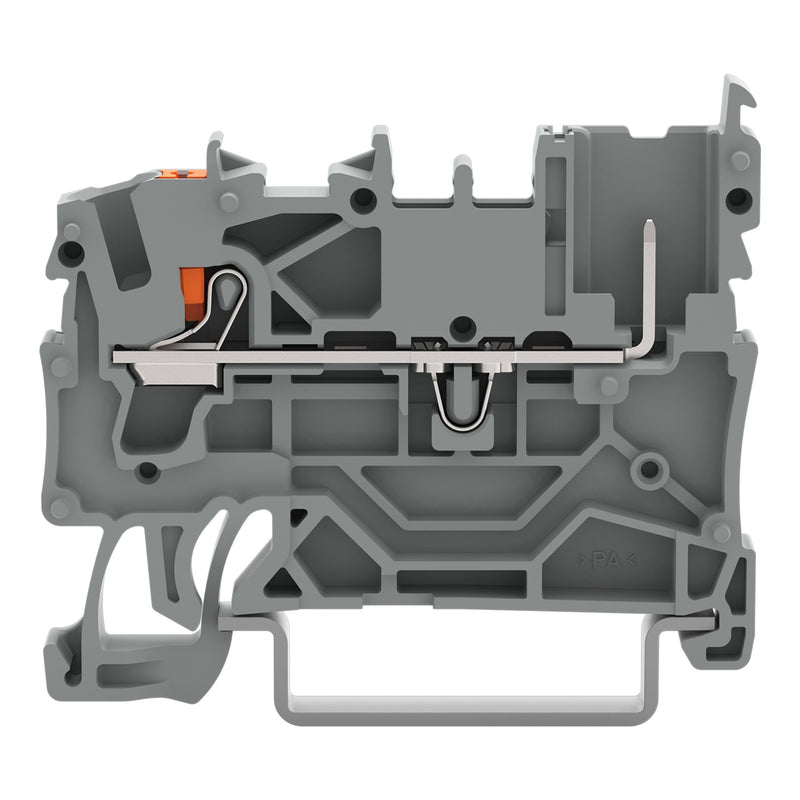

WAGO - Durchgangs-Reihenklemme 1-Leiter/1-Pin-Basisklemme 2222-1202 Drücker,2,5mm²,or − 100 Stück

1-Leiter/1-Pin-Basisklemme
mit Drücker
2,5 mm²
für Tragschiene 35 x 15 und 35 x 7,5
Push-in CAGE CLAMP®
2,50 mm²
orange

1-Leiter/1-Pin-Basisklemme Serie 2222 mit Drücker

Bei 1-Leiter/1-Pin-Basisklemme (Artikelnummer 2222-1202) ist eine saubere Elektroinstallation der Fokus. 1-Leiter/1-Pin-Basisklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 10 und 12 mm . Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgerüstet. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. In Abhängigkeit von der Leiterart ist 1-Leiter/1-Pin-Basisklemme gemacht für Leiterquerschnitte von 0,25 mm² bis 4 mm². Für diese steckbare Reihenklemme erfolgt die Betätigung per Drücker.

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,25..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,75..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,75..4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,25..2,5 mm²
Bemessungsstrom In	24 A
Bemessungsspannung	690 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Steckanschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	2
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Breite	5,2 mm
Höhe	48,5 mm
Tiefe	36,4 mm
Explosionsgeprüfte Ausführung "Ex e"	nein
Abschlussplatte erforderlich	ja
Farbe	orange
Etagen intern gebrückt	nein

Lieferumfang:
100 x Stück WAGO Durchgangs-Reihenklemme 2222-1202
