1-Leiter/1-Pin-Basisklemme
mit Drücker
2,5 mm²
für Anwendungen Ex nA geeignet
für Tragschiene 35 x 15 und 35 x 7,5
Push-in CAGE CLAMP®
2,50 mm²
orange
1-Leiter/1-Pin-Basisklemme Serie 2222 mit Drücker
1-Leiter/1-Pin-Basisklemme mit der Artikelnummer 2222-1202/999-953 bietet eine saubere ordentliche Elektroinstallation. Bei 1-Leiter/1-Pin-Basisklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 10 bis 12 mm erforderlich. Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Dieses Produkt verwendet die Push-in CAGE CLAMP®-Technologie. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Abhängigkeit von der Leiterart eignet sich 1-Leiter/1-Pin-Basisklemme für Leiterquerschnitte von 0,25 mm² bis 4 mm². Diese steckbare Reihenklemme wird durch einen Drücker betätigt. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).
| Technische Details |
|---|
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
0,25..4 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
0,75..2,5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig |
0,75..4 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0,25..2,5 mm² |
| Bemessungsstrom In |
20 A |
| Bemessungsspannung |
630 V |
| Ausführung elektrischer Anschluss 1 |
Federzuganschluss |
| Ausführung elektrischer Anschluss 2 |
Steckanschluss |
| Anzahl der Etagen |
1 |
| Anzahl der Klemmstellen je Etage |
2 |
| Montageart |
Hutschiene TH35 |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Betriebstemperatur |
105 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Breite |
5,2 mm |
| Höhe |
48,5 mm |
| Tiefe |
36,4 mm |
| Explosionsgeprüfte Ausführung "Ex e" |
ja |
| Abschlussplatte erforderlich |
ja |
| Farbe |
orange |
Lieferumfang:

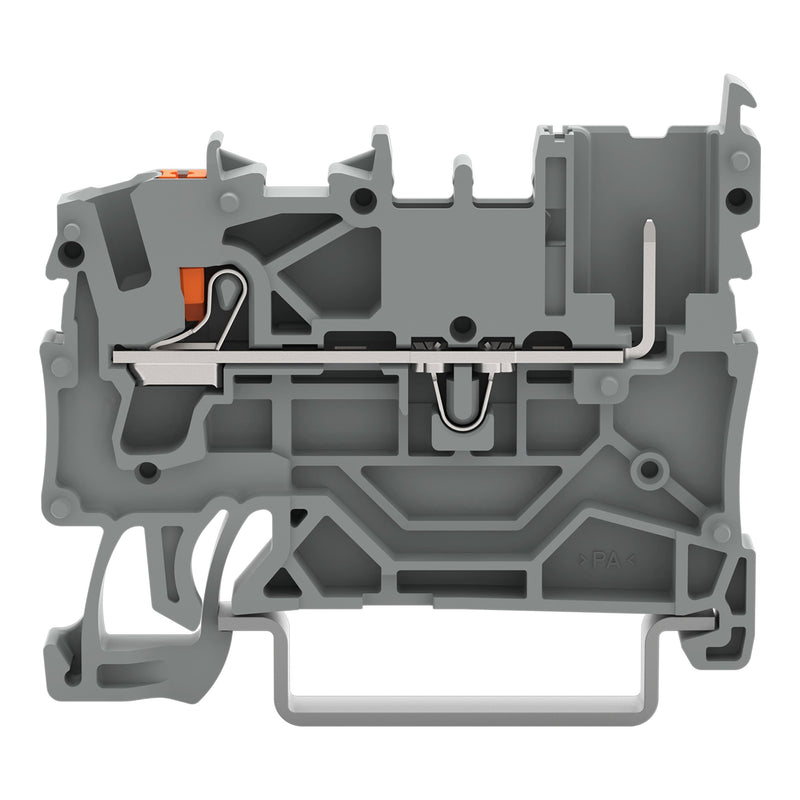

100 x WAGO GmbH & Co. KG - Durchgangs-Reihenklemme 1-Leiter/1-Pin-Basisklemme 2222-1202/999-953 Drücker,2,5mm²,or
