1-Leiter/1-Pin-Basisklemme
2,5 mm²
für Anwendungen Ex nA geeignet
für Tragschiene 35 x 15 und 35 x 7,5
Push-in CAGE CLAMP®
2,50 mm²
blau

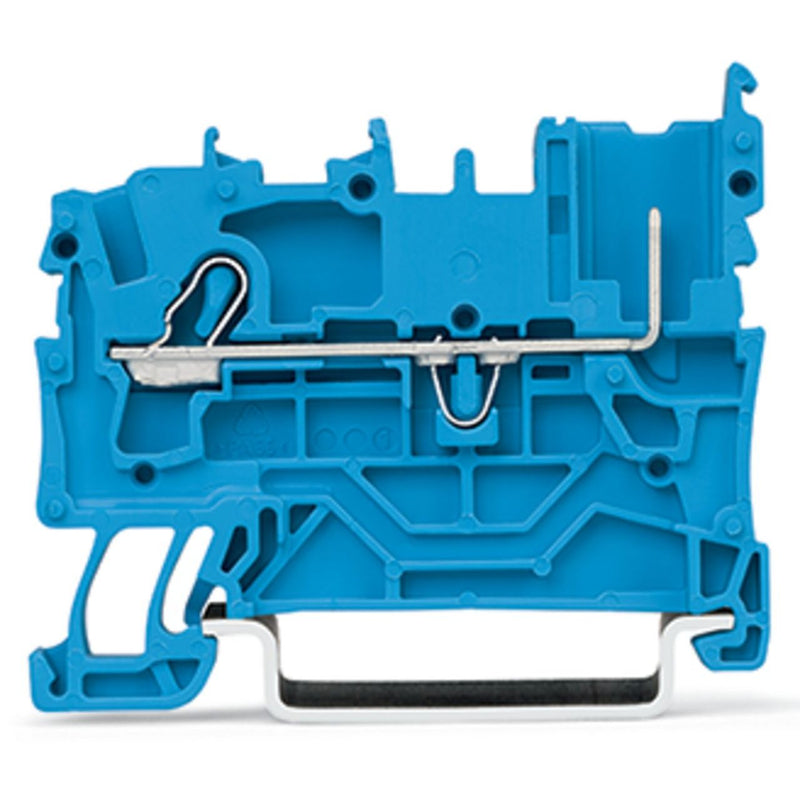

1-Leiter/1-Pin-Basisklemme Serie 2022, blau
1-Leiter/1-Pin-Basisklemme hat die Artikelnummer 2022-1204/999-953 und schafft eine fehlerfreie Elektroinstallation. 1-Leiter/1-Pin-Basisklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 10 und 12 mm . Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Dieses Produkt verwendet die Push-in CAGE CLAMP®-Technologie. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Abhängigkeit von der Leiterart ist 1-Leiter/1-Pin-Basisklemme für Leiterquerschnitte von 0,25 mm² bis 4 mm² gemacht. Über ein Betätigungswerkzeug wird diese steckbare Reihenklemme betätigt. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).
| Technische Details |
|---|
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
0,25..4 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
0,75..2,5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig |
0,75..4 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0,25..2,5 mm² |
| Bemessungsstrom In |
20 A |
| Bemessungsspannung |
630 V |
| Ausführung elektrischer Anschluss 1 |
Federzuganschluss |
| Ausführung elektrischer Anschluss 2 |
Steckanschluss |
| Anzahl der Etagen |
1 |
| Anzahl der Klemmstellen je Etage |
2 |
| Montageart |
Hutschiene TH35 |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Betriebstemperatur |
105 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |

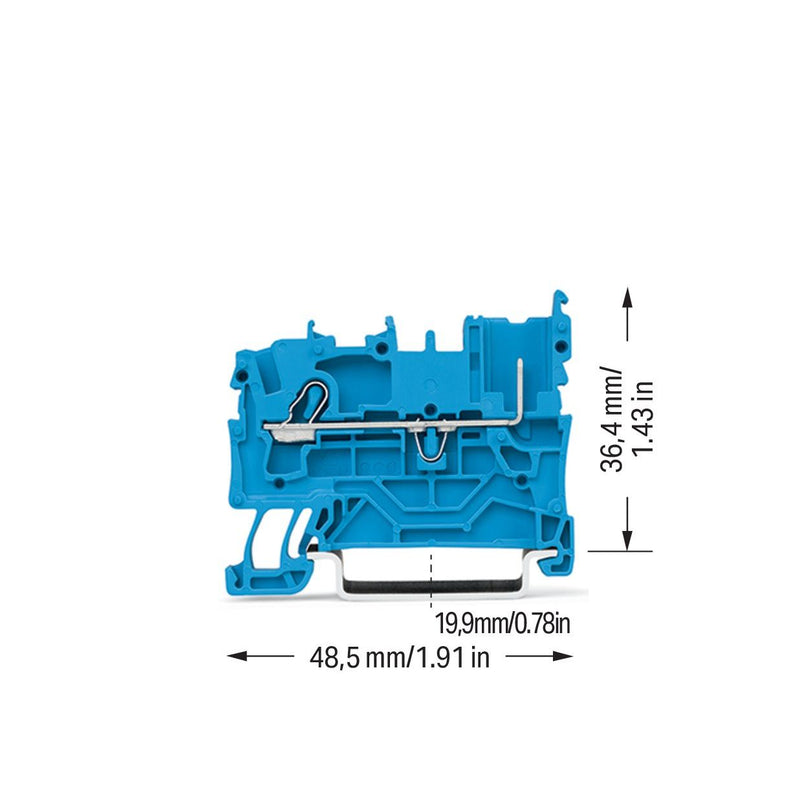

| Breite |
5,2 mm |
| Höhe |
48,5 mm |
| Tiefe |
36,39999999 mm |
| Explosionsgeprüfte Ausführung "Ex e" |
ja |
| Abschlussplatte erforderlich |
ja |
| Farbe |
blau |
| Etagen intern gebrückt |
nein |
Lieferumfang:
100 x WAGO GmbH & Co. KG - Durchgangs-Reihenklemme 1-Leiter/1-Pin-Basisklemme 2022-1204/999-953 Ex nA geeignet,blau
