1-Leiter/1-Leiter-Basisklemmenblock
8-polig
mit 2-Leiter-Klemmen
mit 2-fach-Querbrückung
mit oranger Trennplatte
für Tragschiene 35 x 15 und 35 x 7,5
4 mm²
CAGE CLAMP®
4,00 mm²
grau
Basisklemme für Sicherungen und Elektronik Serie 769 mit CAGE CLAMP®
Bei dieser Basisklemme für Sicherungen und Elektronik mit der Artikelnummer 769-194/769-319 wird ein schneller und sicherer Elektronikanschlluss einfach ermöglicht. Bei dieser Basisklemme für Sicherungen und Elektronik ist für den Leiteranschluss eine Abisolierlänge im Bereich von 8 bis 9 mm erforderlich. Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgerüstet. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. In Abhängigkeit von der Leiterart ist diese Basisklemme für Sicherungen und Elektronik für Leiterquerschnitte von 0,08 mm² bis 4 mm² gemacht.
| Technische Details |
|---|
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
0,08..4 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
0,25..2,5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig |
0,08..4 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0,08..4 mm² |
| Bemessungsstrom In |
16 A |
| Bemessungsspannung |
400 V |
| Ausführung elektrischer Anschluss 1 |
Federzuganschluss |
| Ausführung elektrischer Anschluss 2 |
Federzuganschluss |
| Anzahl der Etagen |
1 |
| Anzahl der Klemmstellen je Etage |
8 |
| Montageart |
Hutschiene TH35 |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Betriebstemperatur |
105 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |

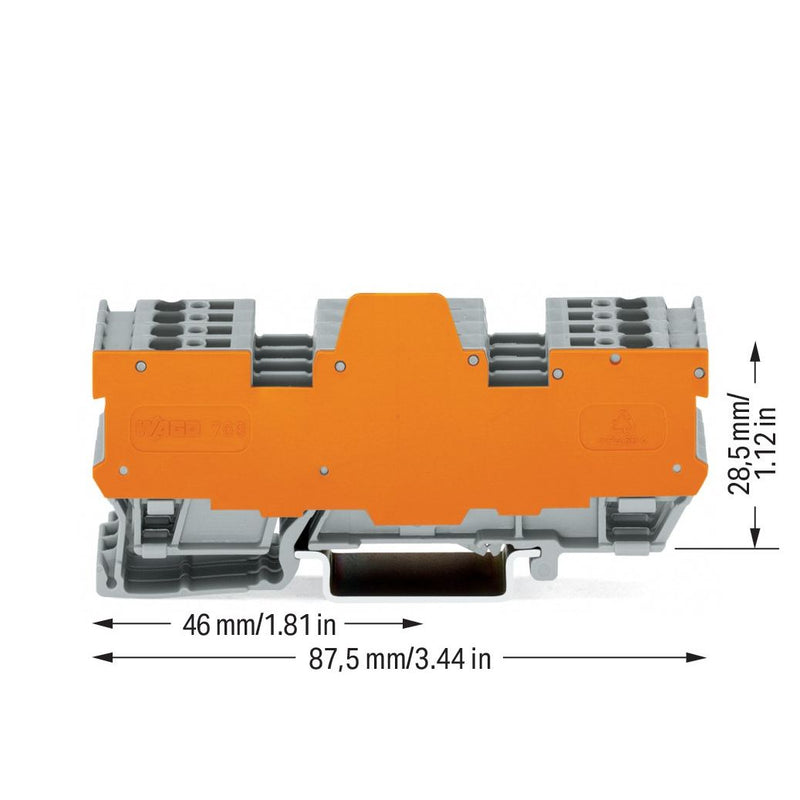

| Breite |
21,1 mm |
| Höhe |
87,5 mm |
| Tiefe |
28,5 mm |
| Explosionsgeprüfte Ausführung "Ex e" |
nein |
| Abschlussplatte erforderlich |
nein |
| Farbe |
grau |
| Etagen intern gebrückt |
nein |
Lieferumfang:

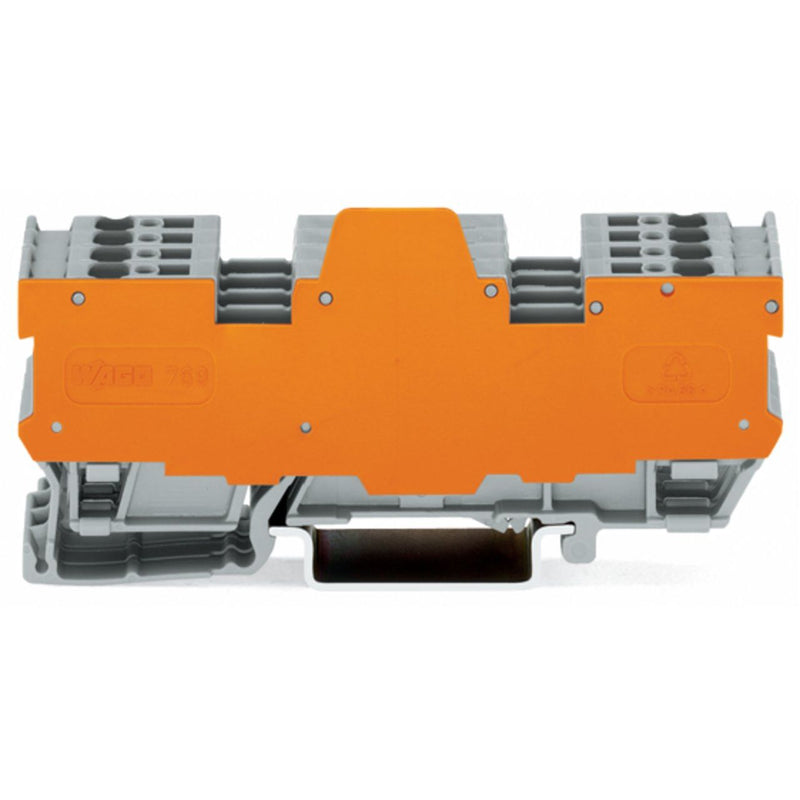

5 x WAGO GmbH & Co. KG - Durchgangs-Reihenklemme 1-Leiter/1-Leiter-Basiskl. 769-194/769-319 grau
