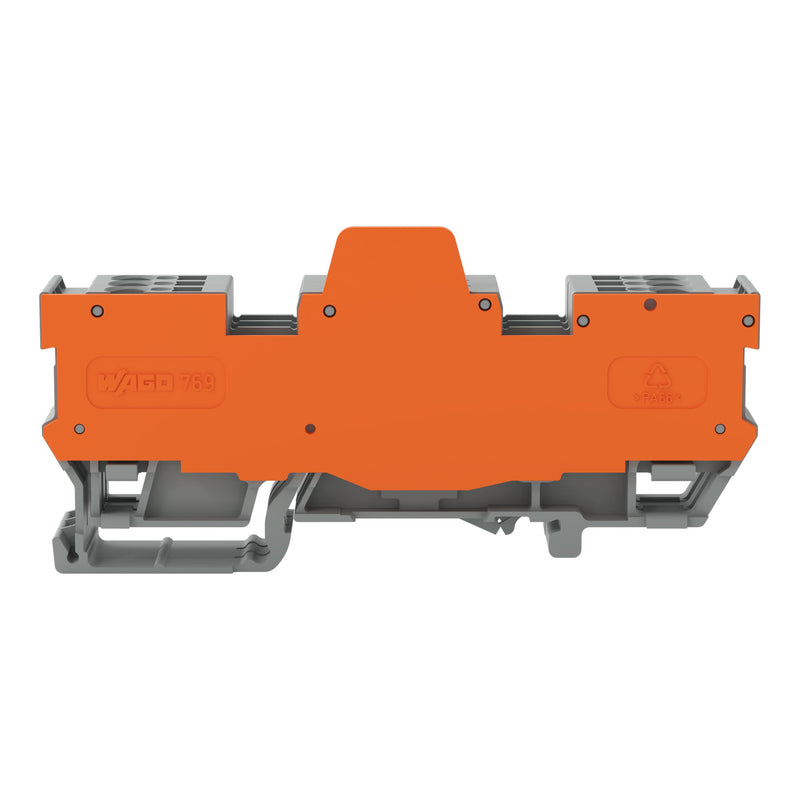

WAGO - Durchgangs-Reihenklemme 1-Leiter/1-Leiter-Basiskl. 769-193/769-319 grau − 5 Stück

1-Leiter/1-Leiter-Basisklemmenblock
6-polig
mit 2-Leiter-Klemmen
mit 2-fach-Querbrückung
mit oranger Trennplatte
für Tragschiene 35 x 15 und 35 x 7,5
4 mm²
CAGE CLAMP®
4,00 mm²
grau

Basisklemme für Sicherungen und Elektronik Serie 769 mit CAGE CLAMP®

Die Basisklemme für Sicherungen und Elektronik mit der Artikelnummer 769-193/769-319 ermöglicht einen einfachen und sicheren Elektronikanschluss. Für den Leiteranschluss werden bei dieser Basisklemme für Sicherungen und Elektronik Abisolierlängen von 8 bis 9 mm  benötigt. Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Bei diesem Produkt wird die CAGE CLAMP®-Technologie eingesetzt. Der bewährte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Abhängigkeit von der Leiterart ist diese Basisklemme für Sicherungen und Elektronik gemacht für Leiterquerschnitte von 0,08 mm² bis 4 mm².

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,08..4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..4 mm²
Bemessungsstrom In	16 A
Bemessungsspannung	400 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	6
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Breite	16,1 mm
Höhe	87,5 mm
Tiefe	28,5 mm
Explosionsgeprüfte Ausführung "Ex e"	nein
Abschlussplatte erforderlich	nein
Farbe	grau
Etagen intern gebrückt	nein

Lieferumfang:
5 x WAGO GmbH & Co. KG - Durchgangs-Reihenklemme 1-Leiter/1-Leiter-Basiskl. 769-193/769-319 grau
