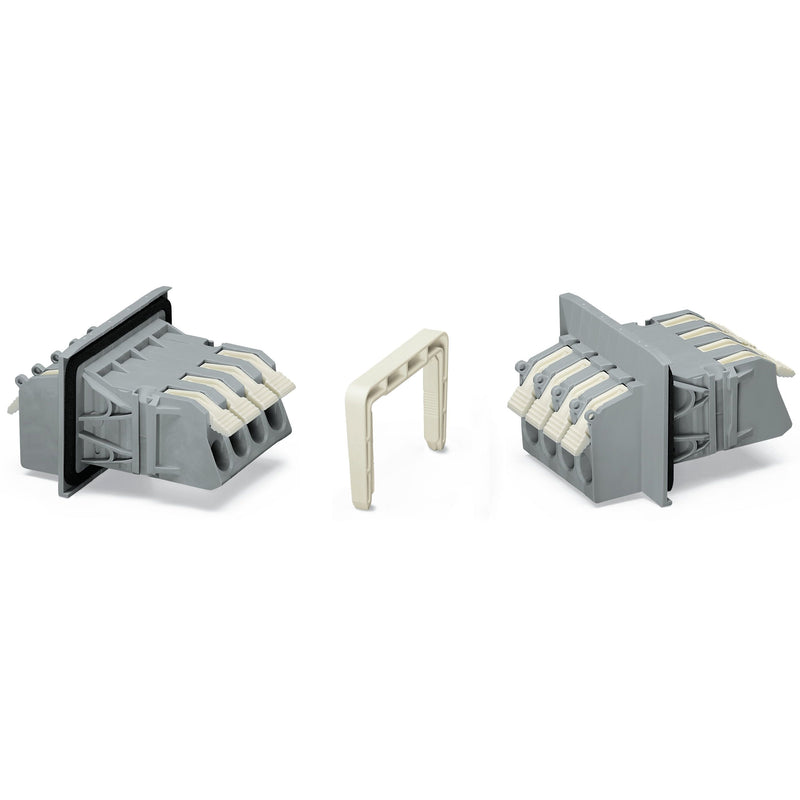

WAGO - Durchführungsklemme Hebel 828-334 Blechdicke 3 mm,grau − 15 Stück

Durchführungsklemme
Hebel
Blechdicke 3 mm
16 mm²
Rastermaß 11,5 mm
4-polig
CAGE CLAMP®
16,00 mm²
grau

Durchführungsklemme Serie 828, grau

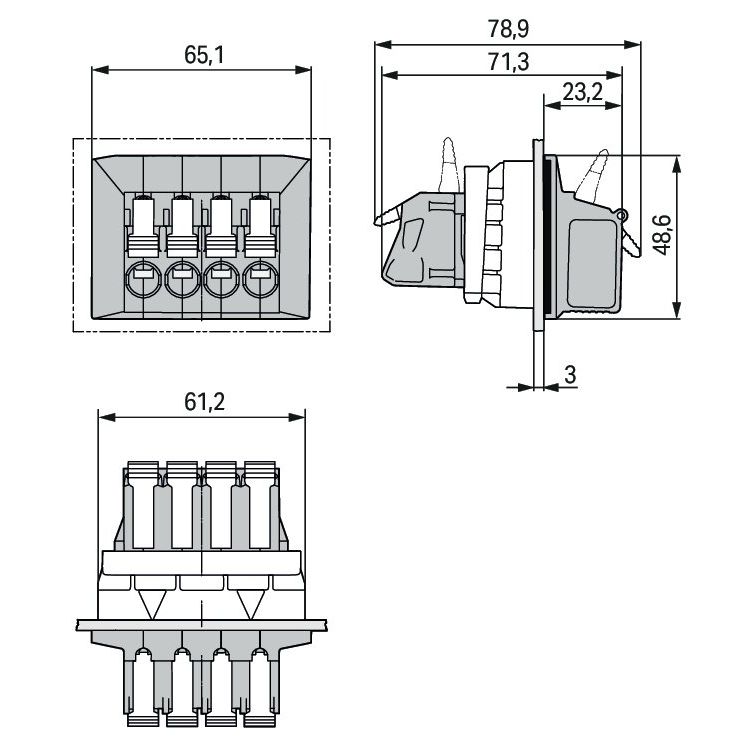

Bei dieser Durchführungsklemme mit der Artikelnummer 828-334 steht ein einfacher und sicherer Anschluss im Fokus. Mit unseren Durchführungsklemmen bekommen Sie ein ganzheitliches Steckverbindersystem, das vielseitig verwendet werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Diese Durchführungsklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 12 und 13 mm . Dieses Produkt mit den 2 Leiteranschlüssen basiert auf der CAGE CLAMP®-Technologie. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Abmessungen sind in Breite x Höhe x Tiefe (65,1 x 48,6 x 78,9) mm. In Abhängigkeit von der Leiterart eignet sich die Durchführungsklemme für Leiterquerschnitte von 1,5 mm² bis 16 mm². Für die Kontaktoberfläche wurde Zinn eingesetzt. Für diese Durchführungsklemme erfolgt die Betätigung per Hebel.

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	1,5..16 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	1,5..10 mm²
Anschließbarer Leiterquerschnitt eindrähtig	1,5..16 mm²
Bemessungsstrom In	41 A
Bemessungsspannung	1000 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anschlussposition	seitlich
Polzahl	4
Anzahl der Klemmstellen je Pol	2
Montageart	sonstige
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	-60..105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Breite/Rastermaß	65,1 mm
Explosionsgeprüfte Ausführung "Ex e"	nein
Abschlussplatte erforderlich	nein
Farbe	grau
Mit integriertem Durchführungsflansch	nein

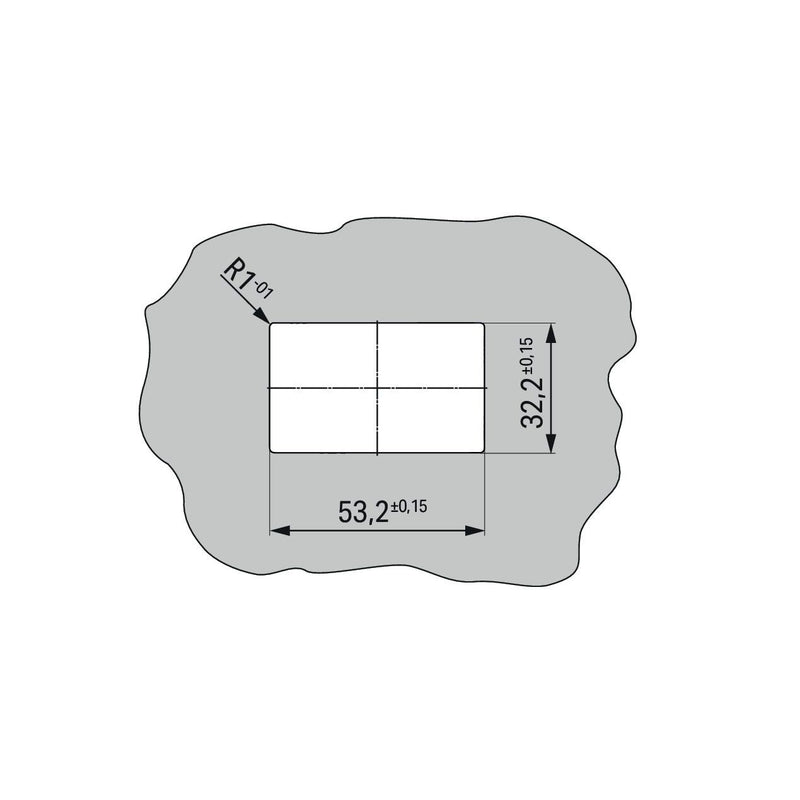

Stärke der Montageplatte	3 mm

Lieferumfang:
15 x WAGO Durchführungsklemme 828-334
