WAGO - Durchführungsklemme 828-264/313-000 Hebel, 3mm, gr − 20 Stück

Durchführungsklemme
Hebel
Blechdicke 3 mm
16 mm²
Rastermaß 11,5 mm
3-polig
CAGE CLAMP®
16,00 mm²
grau

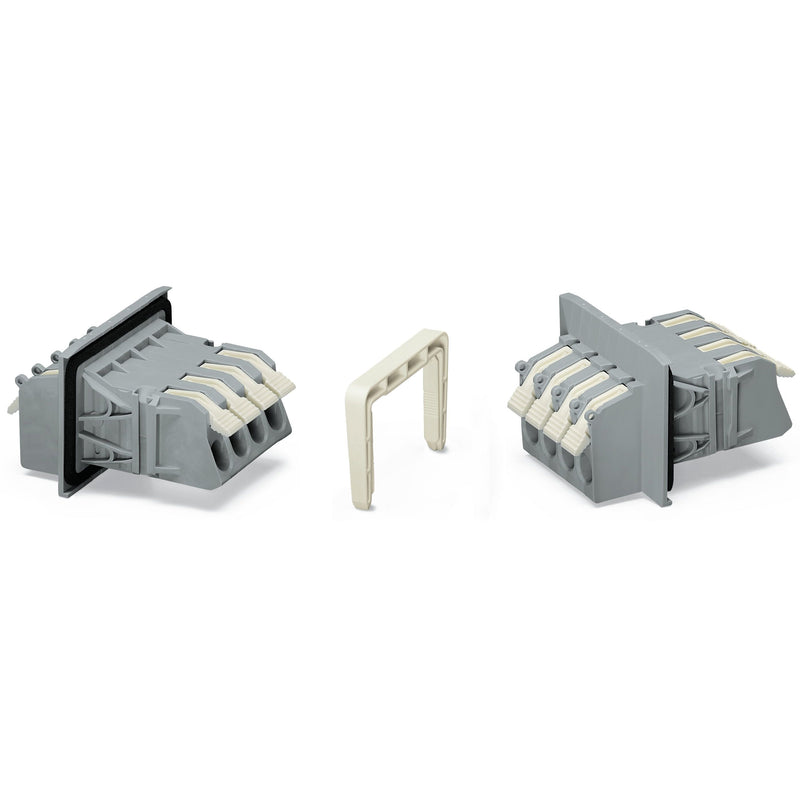

Durchführungsklemme Serie 828 mit Hebel

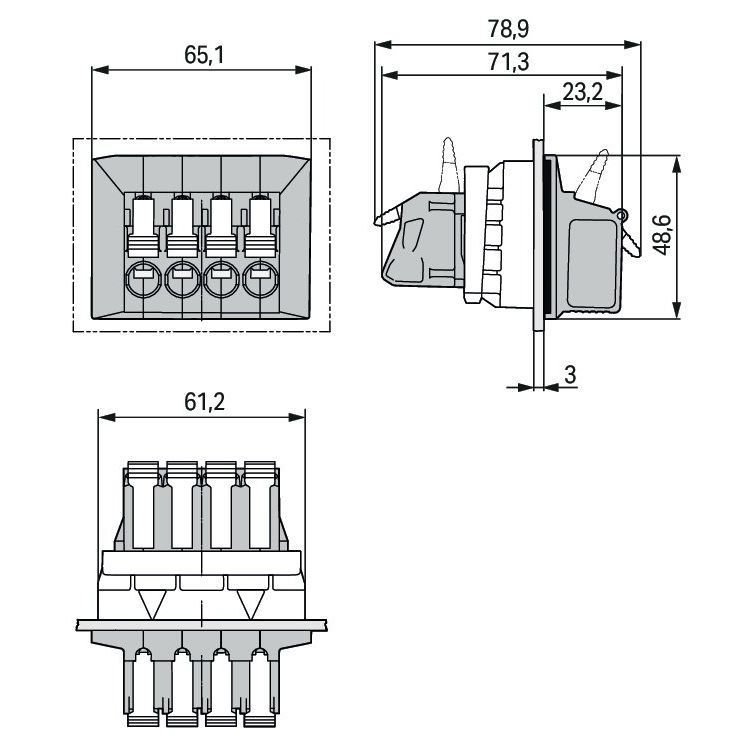

Die Durchführungsklemme hat die Artikelnummer 828-264/313-000 und ermöglicht eine schnelle und zuverlässige Verbindung. Mit unseren Durchführungsklemmen erhalten Sie ein ganzheitliches Steckverbindersystem, das vielseitig Verwendung finden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Für den Leiteranschluss werden bei dieser Durchführungsklemme Abisolierlängen von 12 bis 13 mm  benötigt. Dieses Produkt mit seinen 2 Leiteranschlüssen basiert auf der CAGE CLAMP®-Technologie. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Abmessungen sind in Breite x Höhe x Tiefe (65,1 x 48,6 x 79,1) mm. In Abhängigkeit von der Leiterart ist die Durchführungsklemme gemacht für Leiterquerschnitte von 1,5 mm² bis 16 mm². Für die Oberfläche der Kontakte wurde Zinn verwendet. Für diese Durchführungsklemme erfolgt die Betätigung per Hebel.

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	1,5..16 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	1,5..10 mm²
Anschließbarer Leiterquerschnitt eindrähtig	1,5..16 mm²
Bemessungsstrom In	41 A
Bemessungsspannung	1000 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anschlussposition	seitlich
Polzahl	4
Anzahl der Klemmstellen je Pol	2
Montageart	sonstige
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	-60..105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Breite/Rastermaß	65,1 mm
Explosionsgeprüfte Ausführung "Ex e"	nein
Abschlussplatte erforderlich	nein
Farbe	grau
Mit integriertem Durchführungsflansch	nein
Stärke der Montageplatte	3 mm

Lieferumfang:
20 x Durchführungsklemme 828-264/313-000
