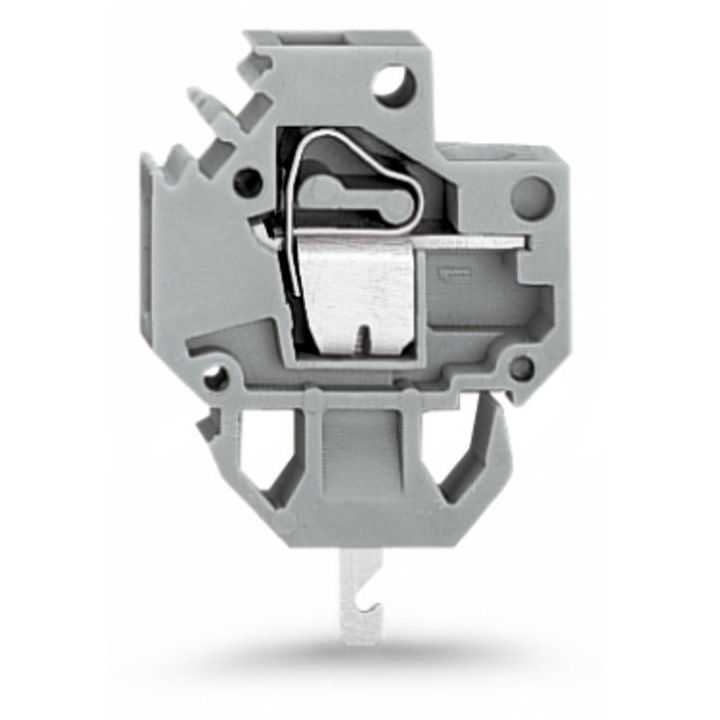

WAGO - Durchführungsklemme 226-114 2,5mm,grau − 200 Stück

Durchführungsklemme
Leiter-/Löt-und Flachsteckanschluss
Blechdicke 2,5 mm
4 mm²
Rastermaß 6 mm
1-polig
CAGE CLAMP®
4,00 mm²
grau

Durchführungsklemme Serie 226 mit CAGE CLAMP®

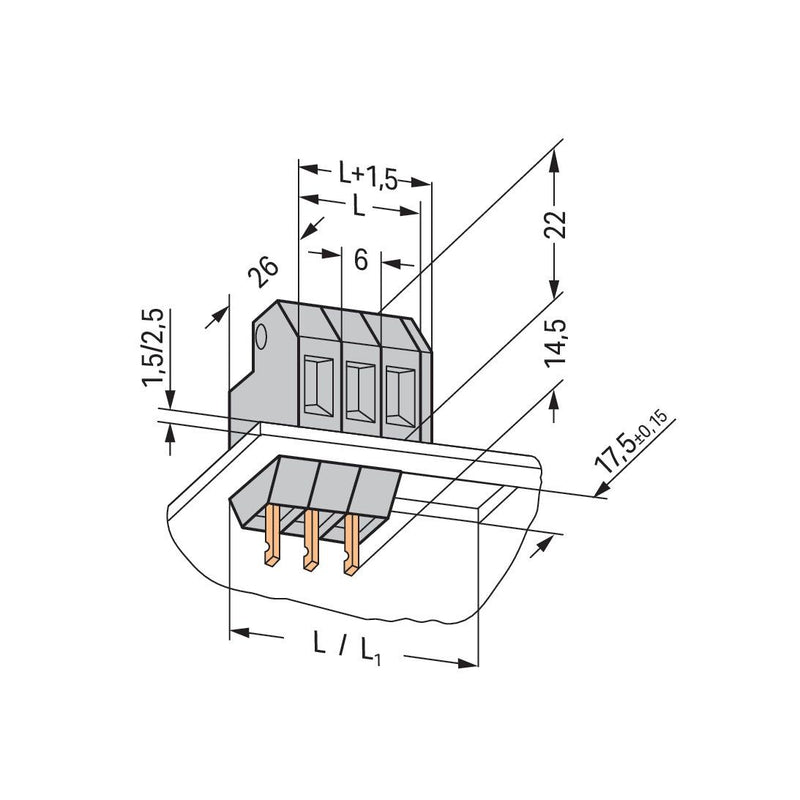

Die Durchführungsklemme mit der Artikelnummer 226-114 ermöglicht einen schnellen und zuverlässigen Anschluss. Unsere Durchführungsklemmen geben Ihnen die größtmögliche Flexibilität bei verschiedenen Montagearten. Bei dieser Durchführungsklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 9 bis 10 mm  erforderlich. Bei diesem Produkt mit insgesamt 2 Leiteranschlüssen wird die CAGE CLAMP®- sowie die Lötanschluss-Technologie eingesetzt. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Die Abmessungen sind in Breite x Höhe x Tiefe (6 x 38,5 x 26) mm. Diese Durchführungsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 4 mm² geeignet. Die Kontaktoberfläche ist aus Zinn. Für diese Durchführungsklemme erfolgt die Betätigung per Betätigungswerkzeug.

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,08..4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..4 mm²
Bemessungsstrom In	20 A
Bemessungsspannung	320 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anschlussposition	seitlich
Polzahl	1
Anzahl der Klemmstellen je Pol	1
Montageart	sonstige
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	-60..105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Breite/Rastermaß	6 mm
Explosionsgeprüfte Ausführung "Ex e"	nein
Abschlussplatte erforderlich	ja
Farbe	grau
Mit integriertem Durchführungsflansch	nein
Stärke der Montageplatte	1,5..2,5 mm

Lieferumfang:
200 x WAGO GmbH & Co. KG - Durchführungsklemme Durchführungsklemme 226-114 2,5mm,grau
