WAGO - Durchführungsklemme 226-102 1,5mm,grau − 150 Stück

Durchführungsklemme
Leiter-/Wickelstiftanschluss
Blechdicke 1,5 mm
4 mm²
Rastermaß 6 mm
1-polig
CAGE CLAMP®
4,00 mm²
grau

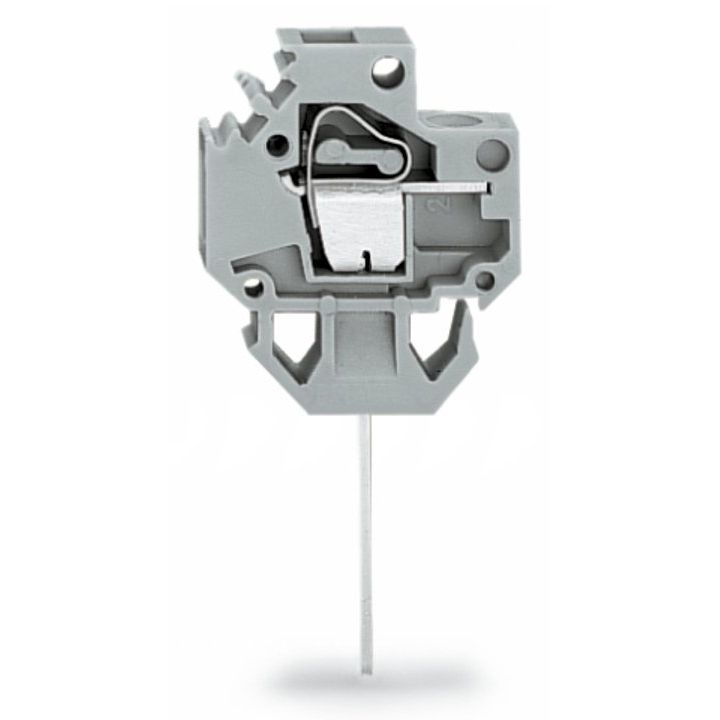

Durchführungsklemme Serie 226, grau

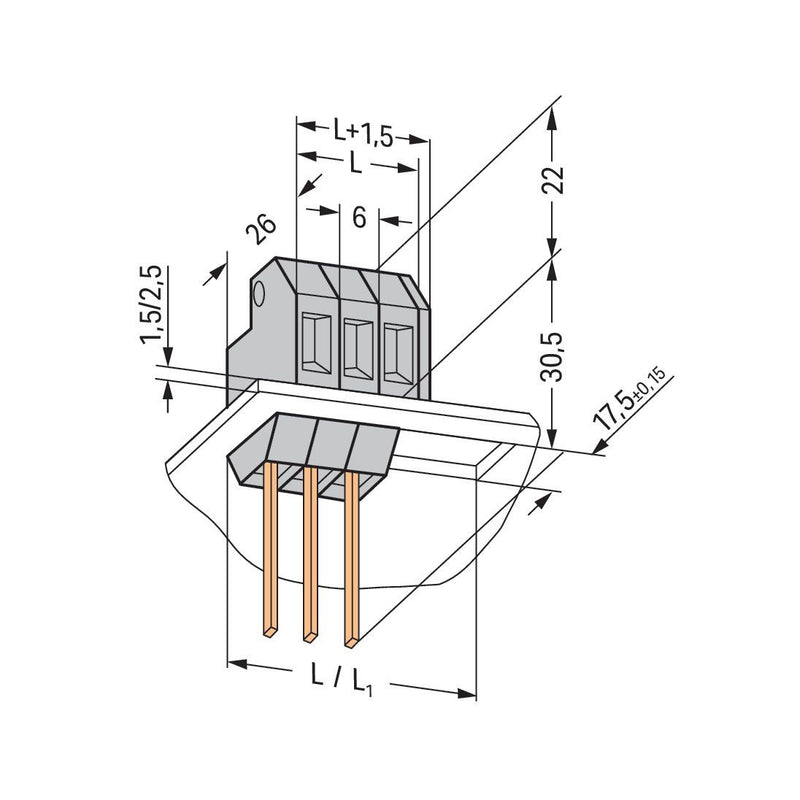

Die Durchführungsklemme hat die Artikelnummer 226-102 und ermöglicht einen einfachen und sicheren Anschluss. Mit unseren Durchführungsklemmen bekommen Sie ein universelles Steckverbindersystem, das vielseitig eingesetzt werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Bei dieser Durchführungsklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 9 bis 10 mm  erforderlich. Bei diesem Produkt mit insgesamt 2 Leiteranschlüssen kommt die CAGE CLAMP®- und Wickelstift-Technologie zum Einsatz. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Die Maße sind in Breite x Höhe x Tiefe (6 x 52,5 x 26) mm. In Abhängigkeit von der Leiterart ist die Durchführungsklemme geeignet für Leiterquerschnitte von 0,08 mm² bis 4 mm². Die Kontaktoberfläche ist aus Zinn. Diese Durchführungsklemme wird durch ein Betätigungswerkzeug betätigt.

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,08..4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..4 mm²
Bemessungsstrom In	4 A
Bemessungsspannung	320 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anschlussposition	seitlich
Polzahl	1
Anzahl der Klemmstellen je Pol	1
Montageart	sonstige
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	-60..105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Breite/Rastermaß	6 mm
Explosionsgeprüfte Ausführung "Ex e"	nein
Abschlussplatte erforderlich	ja
Farbe	grau
Mit integriertem Durchführungsflansch	nein
Stärke der Montageplatte	1,5..2,5 mm

Lieferumfang:
150 x WAGO GmbH & Co. KG - Durchführungsklemme Durchführungsklemme 226-102 1,5mm,grau
