WAGO - Durchführungsklemme 226-101 1,5mm,grau − 200 Stück

Durchführungsklemme
Leiter-/Löt-und Flachsteckanschluss
Blechdicke 1,5 mm
4 mm²
Rastermaß 6 mm
1-polig
CAGE CLAMP®
4,00 mm²
grau

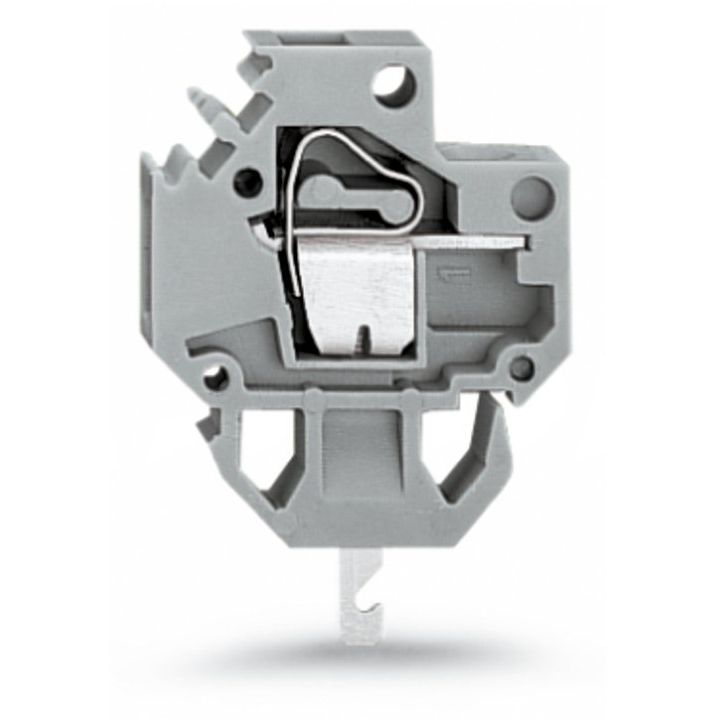

Durchführungsklemme Serie 226 mit CAGE CLAMP®

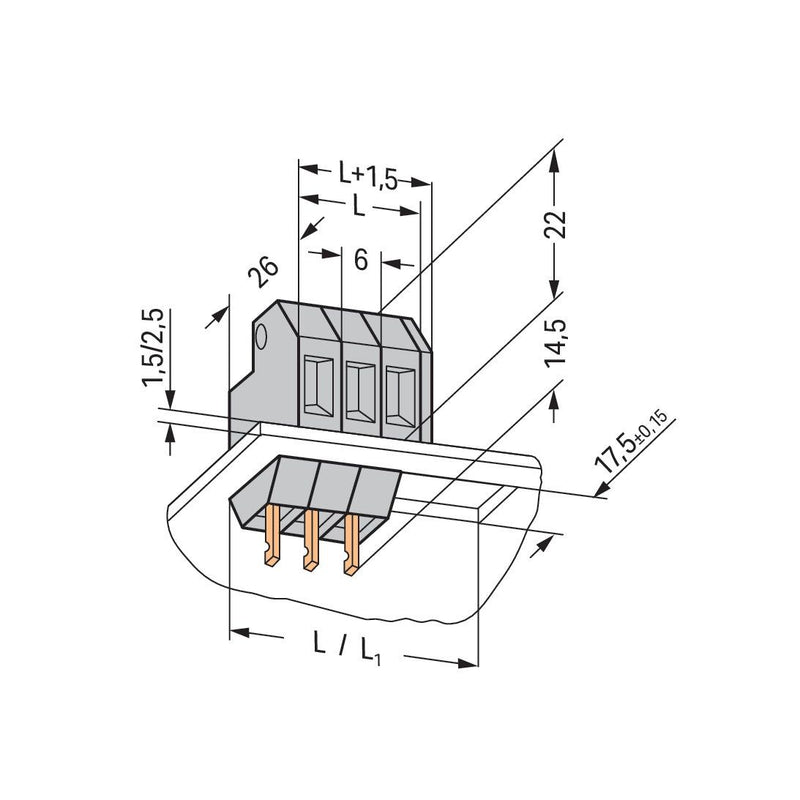

Bei dieser Durchführungsklemme mit der Artikelnummer 226-101 steht ein schneller und zuverlässiger Anschluss im Vordergrund. Unsere Durchführungsklemmen ermöglichen Ihnen die größtmögliche Flexibilität bei verschiedenen Montagearten. Diese Durchführungsklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 9 und 10 mm . Bei diesem Produkt mit insgesamt 2 Leiteranschlüssen findet die CAGE CLAMP®- sowie die Lötanschluss-Technologie Verwendung. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Breite x Höhe x Tiefe sind die Maße (6 x 36,5 x 26) mm. Diese Durchführungsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 4 mm² geeignet. Die Kontaktoberfläche besteht aus Zinn. Über ein Betätigungswerkzeug wird diese Durchführungsklemme betätigt.

Technische Details
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,08..4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..4 mm²
Bemessungsstrom In	20 A
Bemessungsspannung	320 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anschlussposition	seitlich
Polzahl	1
Anzahl der Klemmstellen je Pol	1
Montageart	sonstige
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	-60..105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Breite/Rastermaß	6 mm
Explosionsgeprüfte Ausführung "Ex e"	nein
Abschlussplatte erforderlich	ja
Farbe	grau
Mit integriertem Durchführungsflansch	nein
Stärke der Montageplatte	1,5..2,5 mm

Lieferumfang:
200 x WAGO GmbH & Co. KG - Durchführungsklemme Durchführungsklemme 226-101 1,5mm,grau
