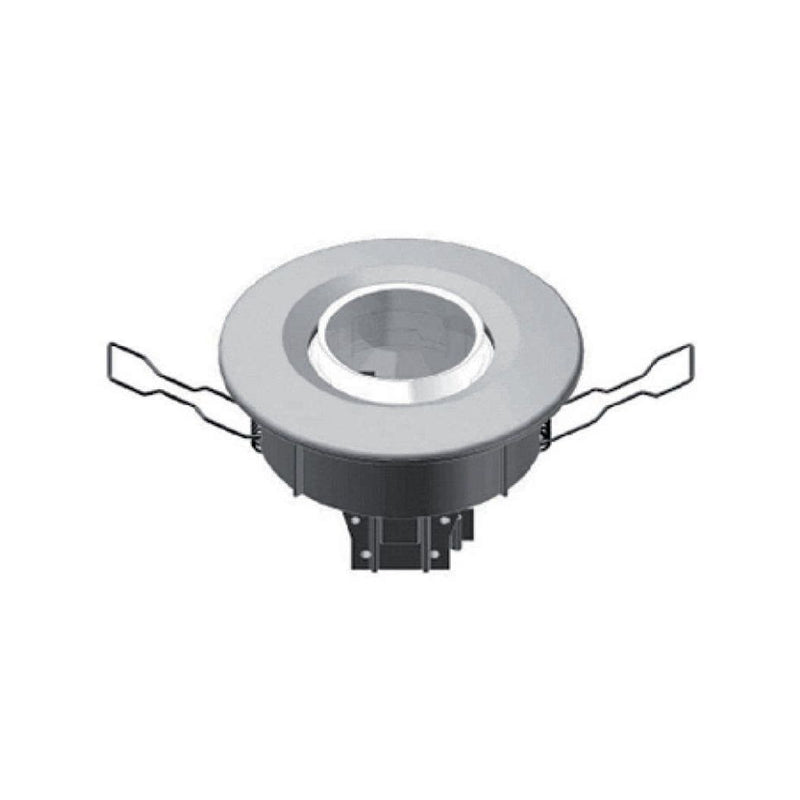

DALI-MSensor 02 5DPI 41rc (Deckeneinbau)Der WAGO-DALI-MSensor 02 wird in Verbindung mit WAGO-DALI-Klemmen (DALI-Multi-Master-Klemme 753-647 oder DALI/DSI Klemme 750-641) eingesetzt und ist für folgende Hauptanwendungen konzipiert:
- Einzelraumbüros
- Großraumbüros
- Schulungs-/Präsentationsräume
- Korridore, Durchgänge und Garagen
Der Multi-Sensor verfügt über einen Bewegungsmeldung und einen Helligkeitssensor. Optional ist eine Fernbedienung (Hersteller: Tridonic) nutzbar. Der Sensor ermöglicht eine umgebungslichtabhängige Regelung und Bewegungsmeldung. Lichtregelung und Bewegungsmeldung können deaktiviert werden. Die Adressierung erfolgt über Drehschalter oder über den WAGO-DALI-Konfigurator. Die individuellen Anpassung der Parameter erfolgen mit dem WAGODALI-Konfigurator.
Die Stromversorgung erfolgt über die DALI-Leitung.
Die Anzahl der Sensoren, die an einer DALI-Linie betrieben werden können, hängt von dem Gesamtstrombedarf der jeweiligen Geräte sowie dem Adressraum der Aktoren und Sensoren ab. Aufgrund der Auslastung des DALI-Busses dürfen max. 16 DALI-Multi-Sensoren an der DALI-Multi-Master-Klemme (753-647) betrieben werden.
Installationshinweise:
- Der DALI-MSensor 02 wird direkt über die DALI-Leitung versorgt.
- DALI ist nicht SELV. Es gelten die Installationsvorschriften für Netzspannung
- Der Erfassungsbereich des Sensors muss im Beleuchtungsbereich der geregelten Leuchten liegen
- Die Erfassungsbereiche der Sensoren dürfen nicht überlappen, andernfalls wird die Lichtregelung beeinflusst.
- Abweichungen von der optimalen Raumhöhe (2,5 m) verändern die Charakteristik des Anwesenheits- und Lichtsensors. Bei höherer Montage reduziert sich die Empfindlichkeit, bei tieferer Montage die Reichweite.
- Heizlüfter, Ventilatoren, Druck- und Kopiergeräte, welche sich im Erfassungsbereich befinden, können Anwesenheitsfehlerkennungen auslösen.
| Technische Details |
|---|
| Bussystem KNX |
nein |
| Bussystem KNX-Funk |
nein |
| Bussystem Funkbus |
nein |
| Bussystem LON |
nein |
| Bussystem Powernet |
nein |
| Andere Bussysteme |
ohne |
| Funk bidirektional |
nein |
| Ausführung |
Bewegungsmelder |
| Montageart |
sonstige |
| Werkstoff |
sonstige |
| Werkstoffgüte |
sonstige |
| Oberflächenschutz |
sonstige |
| Ausführung der Oberfläche |
matt |
| Farbe |
sonstige |
| Transparent |
nein |
| Mit Busankopplung |
nein |
| Nebenstelleneingang |
nein |
| Unterkriechschutz/Rückfeldüberwachung |
nein |
| Betriebsartenschalter |
nein |
| Tierschneise |
nein |
| Treppenhausüberwachung |
nein |
| Ansprechhelligkeit einstellbar |
nein |
| Teach-Funktion für Ansprechhelligkeit |
nein |
| Ausschaltverzögerung selbstlernend |
nein |
| DALI-2 zertifiziert |
nein |
| Optimale Montagehöhe |
3 m |
| Erfassungsfeld Durchmesser auf Fußboden |
6 m |
| Erfassungswinkel horizontal |
360 ° |
Lieferumfang:
1 x WAGO GmbH & Co. KG - Bussystem-Bewegungsmelder DALI-Msensor 2851-8301
