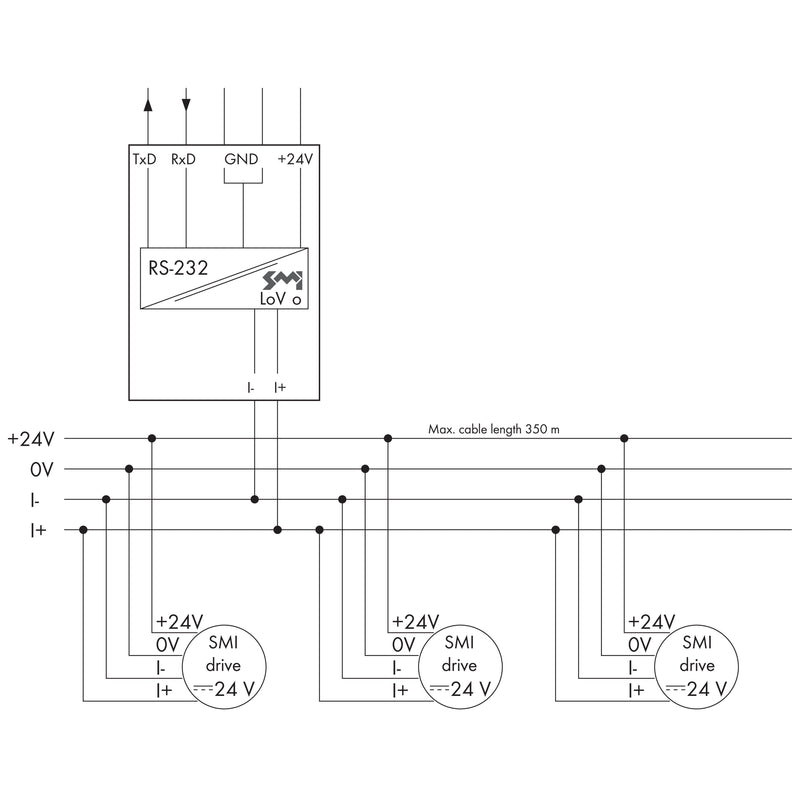

Mit dem WAGO-Interface-Baustein RS-232/SMI wird eine einheitliche Schnittstelle zu SMI-LoVo-konformen elektrischen Antrieben bereitgestellt. Das Interface stellt eine reine physikalische Pegelumsetzung zwischen der normierten Schnittstelle RS-232 und dem SMI-LoVo-Pegel dar. Der Interface-Baustein ermöglicht den Betrieb von maximal 16 SMI-LoVo-Antrieben. Der komplette SMI-Funktionsumfang kann verwendet werden. Die Kommunikation zwischen Applikationen und SMI-LoVo-Antrieben erfolgt über spezielle WAGO-I/O-PRO-Funktionsbausteine. Die Bausteine ermöglichen Einzeladressierungen, Gruppenadressierungen und Statusabfragen. Der SMI-LoVo-Interface-Baustein kann mit RS-232-Onboard-Schnittstellen von programmierbaren Feldbuscontrollern der Serie 750 und mit der seriellen RS-232-Schnittstelle 750-650/003-000 oder 753-650/003-000 verwendet werden.
Zur Speisung muss der Interface-Baustein extern mit einer Gleichspannung von 24 V versorgt werden. Die 24V-Betriebsspannung und die RS-232-Anschlüsse sind galvanisch von den SMI-LoVo-Anschlüssen getrennt. Die Betriebspannungsanschlüsse sind mit den RS-232-Anschlüssen galvanisch verbunden. Die Montage erfolgt auf einer Tragschiene (TS 35).
Zu SMI:SMI ist die Abkürzung für "
Standard Motor Interface"
, eine einheitliche Schnittstelle für elektrische Antriebe. SMI wurde für den Anschluss von Antrieben mit integrierter elektronischer Schaltung für Anwendungen in Rollläden und für Sonnenschutzanlagen entwickelt.
| Technische Details |
|---|
| Anzahl der Leuchtmelder |
1 |
| Geeignet für NOT-AUS |
nein |
| Bemessungssteuerspeisespannung Us bei DC |
24 V |
| Farbe des Gehäuseoberteils |
grau |
| Werkstoff des Gehäuses |
Kunststoff |
| Schutzart (IP) |
IP20 |
Lieferumfang:

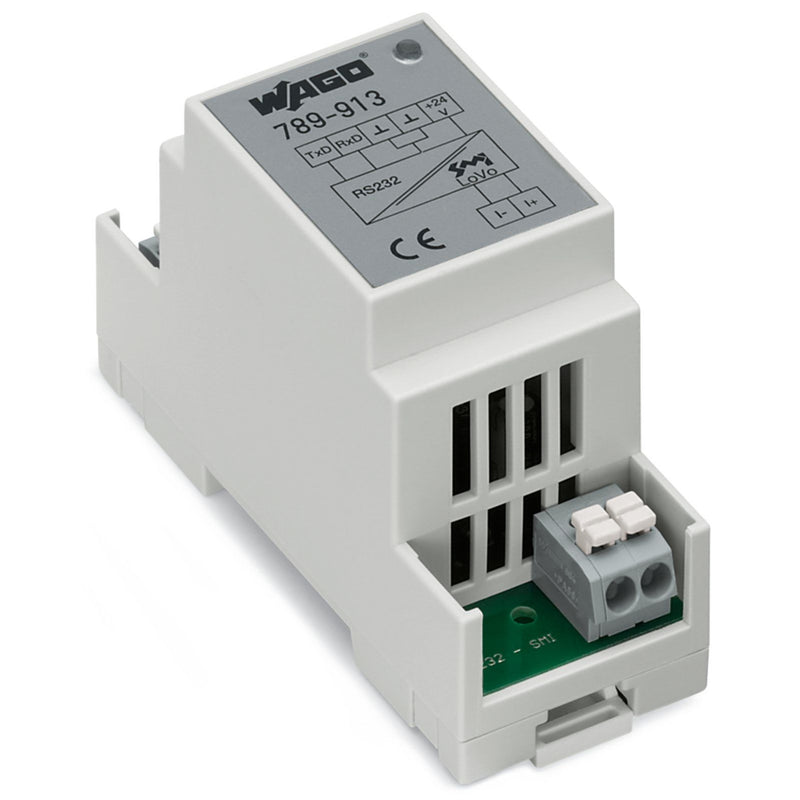

1 x WAGO GmbH & Co. KG - Befehls- und Meldegeräte-Kombination im Gehäuse Sonderelektronikmodul 789-913
