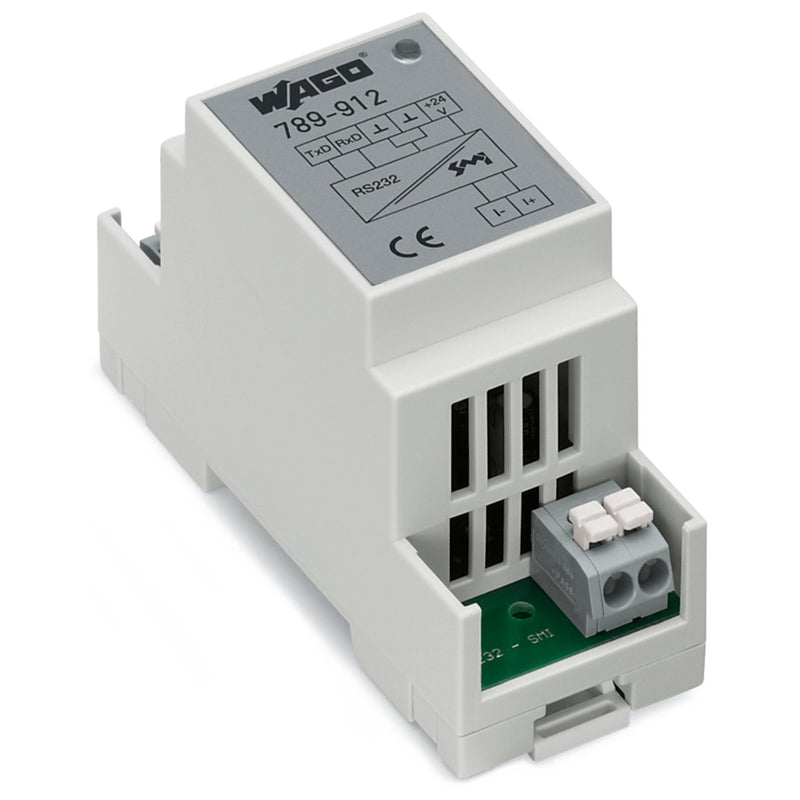

WAGO - Befehls- und Meldegeräte-Kombination im Gehäuse Interface 789-912 Resistance RB 57

Sonderelektronikmodul
2,50 mm²Kurzbeschreibung:

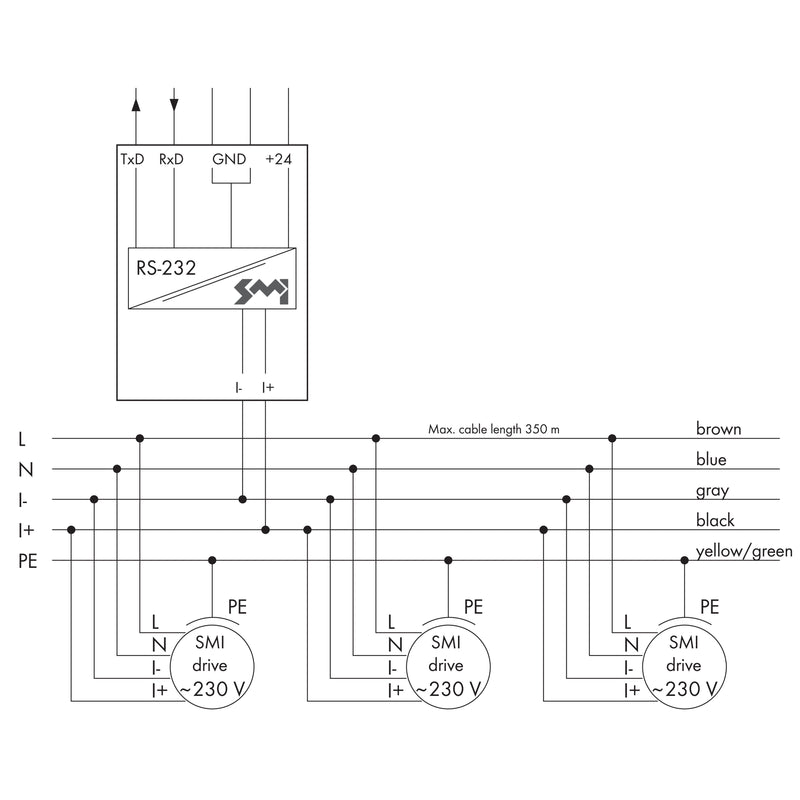

Mit dem WAGO-Interface-Baustein RS-232/SMI wird eine einheitliche Schnittstelle zu SMI-konformen elektrischen Antrieben bereitgestellt. Das Interface stellt eine reine physikalische Pegelumsetzung zwischen der normierten Schnittstelle RS-232 und dem SMI-Pegel dar. Der Interface-Baustein ermöglicht den Betrieb von maximal 16 SMI-Antrieben. Der komplette SMI-Funktionsumfang kann verwendet werden. Die Kommunikation zwischen Applikationen und SMI-Antrieben erfolgt über spezielle WAGO-I/O-PRO Funktionsbausteine. Die Bausteine ermöglichen Einzeladressierungen, Gruppenadressierung und Statusabfragen. Der SMI-Interface-Baustein kann mit RS-232-Onboard-Schnittstellen von programmierbaren Feldbuscontrollern der Serie 750 und mit der seriellen RS-232-Schnittstelle 750-650/003-000 oder 753-650/003-000 verwendet werden. Zur Speisung muss der Interface-Baustein extern mit einer Gleichspannung von 24 V versorgt werden. Die 24V-Betriebsspannung und die RS-232-Anschlüsse sind galvanisch von den SMI -Anschlüssen getrennt. Die Betriebspannungsanschlüsse sind mit den RS-232-Anschlüssen galvanisch verbunden. Die Montage erfolgt auf einer Tragschiene (TS 35).

Zu SMI:SMI ist die Abkürzung für &quot
Standard Motor Interface&quot
, eine einheitliche Schnittstelle für elektrische Antriebe. SMI wurde für den Anschluss von Antrieben mit integrierter elektronischer Schaltung für Anwendungen in Rollläden und für Sonnenschutzanlagen entwickelt.

Technische Details
Anzahl der Leuchtmelder	1
Geeignet für NOT-AUS	nein
Bemessungssteuerspeisespannung Us bei DC	24 V
Farbe des Gehäuseoberteils	grau
Werkstoff des Gehäuses	Kunststoff
Schutzart (IP)	IP20

Lieferumfang:
1 x WAGO GmbH & Co. KG - Befehls- und Meldegeräte-Kombination im Gehäuse Interface 789-912 Resistance RB 57
