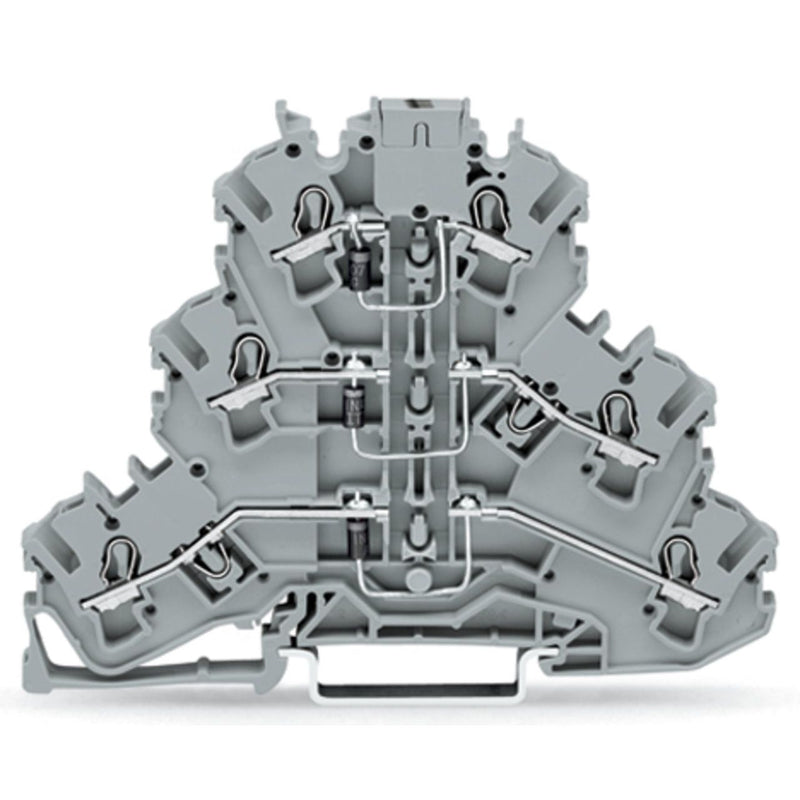

WAGO - Bauelement-Reihenklemme Dreistock-Diodenklemme 2002-3212/1000-674 Top Job S,2,5qmm − 50 Stück

Bauelementklemme
Dreistock
mit 3 Dioden 1N4007
Anoden links
für Tragschiene 35 x 15 und 35 x 7,5
2,5 mm²
Push-in CAGE CLAMP®
2,50 mm²
grau

Dreistockklemme Serie 2002 mit Betätigungswerkzeug

Die Dreistockklemme mit der Artikelnummer 2002-3212/1000-674 bietet eine saubere ordentliche Elektroinstallation. Bei dieser Dreistockklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 10 bis 12 mm  nötig. Die Dreistockklemme erfüllt zudem auch die Funktion Bauelementklemme mit Diode. Bei diesem Produkt wird die Push-in CAGE CLAMP®-Technologie verwendet. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Diese Dreistockklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,25 mm² bis 4 mm² geeignet.

Technische Details
Explosionsgeprüfte Ausführung "Ex e"	nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,25..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,75..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,75..4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,25..2,5 mm²
Bemessungsstrom In	0,5 A
Bemessungsspannung	250 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	3
Anzahl der Klemmstellen je Etage	2
Etagen intern gebrückt	ja
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Breite	5,2 mm
Höhe	93,3 mm
Tiefe	69,5 mm
Abschlussplatte erforderlich	ja
Farbe	grau
Bauelementetyp	Diode

Lieferumfang:
50 x WAGO GmbH & Co. KG - Bauelement-Reihenklemme Dreistock-Diodenklemme 2002-3212/1000-674 Top Job S,2,5qmm
