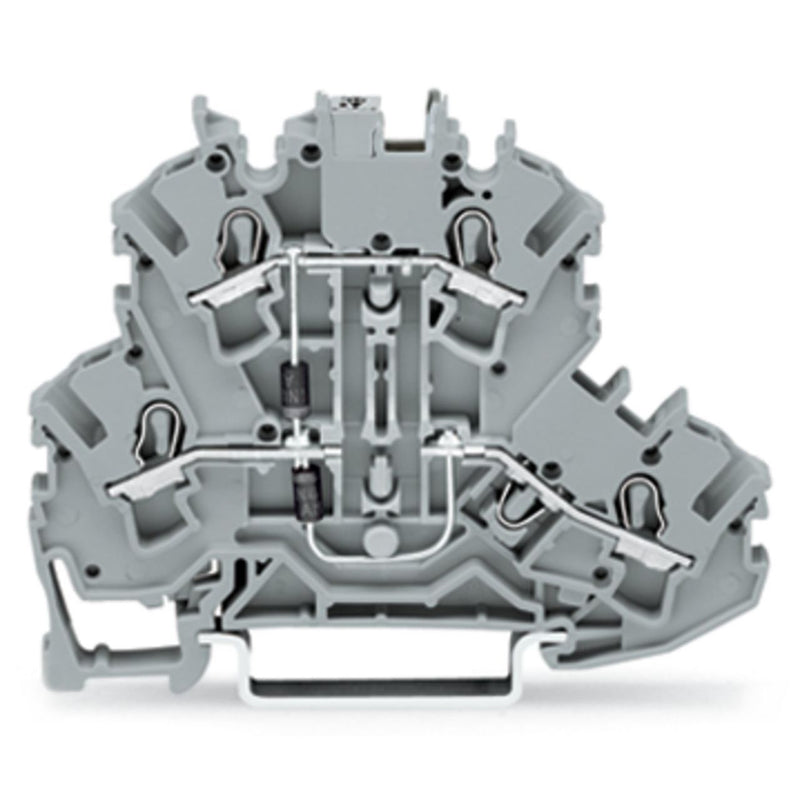

WAGO - Bauelement-Reihenklemme Doppelstock-Diodenklemme 2002-2214/1000-491 mit 2 Dioden − 50 Stück

Bauelementklemme
Doppelstock
mit 2 Dioden 1N4007
Anode oben, Anode rechts
für Tragschiene 35 x 15 und 35 x 7,5
2,5 mm²
Push-in CAGE CLAMP®
grau

Doppelstockklemme Serie 2002 mit Betätigungswerkzeug

Bei dieser Doppelstockklemme mit der Artikelnummer 2002-2214/1000-491 ist eine saubere Elektroinstallation der Schwerpunkt. Bei dieser Doppelstockklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 10 bis 12 mm  nötig. Die Doppelstockklemme erfüllt zudem auch die Funktion Bauelementklemme mit Diode. Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgestattet. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. In Abhängigkeit von der Leiterart eignet sich die Doppelstockklemme für Leiterquerschnitte von 0,25 mm² bis 4 mm².

Technische Details
Explosionsgeprüfte Ausführung "Ex e"	nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,25..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,75..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,75..4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,25..2,5 mm²
Bemessungsstrom In	0,5 A
Bemessungsspannung	250 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	2
Anzahl der Klemmstellen je Etage	2
Etagen intern gebrückt	nein
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Breite	5,2 mm
Höhe	69,7 mm
Tiefe	51,7 mm
Abschlussplatte erforderlich	ja
Farbe	grau
Bauelementetyp	Diode

Lieferumfang:
50 x WAGO Doppelstock-Diodenklemme 2002-2214/1000-491
