WAGO - Bauelement-Reihenklemme Bauelementklemme 870-543/281-434 LED rot,grau − 50 Stück

Bauelementklemme
Doppelstock
LED rot
DC 24 V
für Tragschiene 35 x 15 und 35 x 7,5
2,5 mm²
CAGE CLAMP®
grau

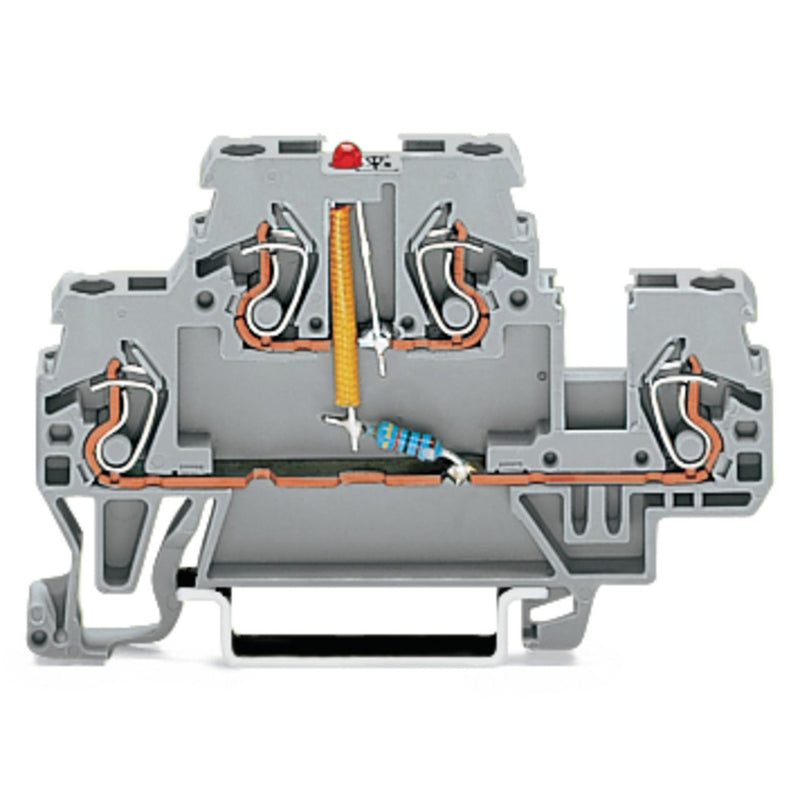

Doppelstockklemme Serie 870 mit Betätigungswerkzeug

Bei dieser Doppelstockklemme (Artikelnummer 870-543/281-434) ist eine ordentliche Elektroinstallation das Hauptaugenmerk. Bei dieser Doppelstockklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 6 bis 7 mm  nötig. Die Doppelstockklemme erfüllt zudem auch die Funktion Bauelementklemme mit LED. Dieses Produkt basiert auf der CAGE CLAMP®-Technologie. Der erprobte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Abhängigkeit von der Leiterart ist diese Doppelstockklemme für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² gemacht.

Technische Details
Explosionsgeprüfte Ausführung "Ex e"	nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..2,5 mm²
Bemessungsstrom In	0,025 A
Bemessungsspannung	24 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	2
Anzahl der Klemmstellen je Etage	2
Etagen intern gebrückt	nein
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

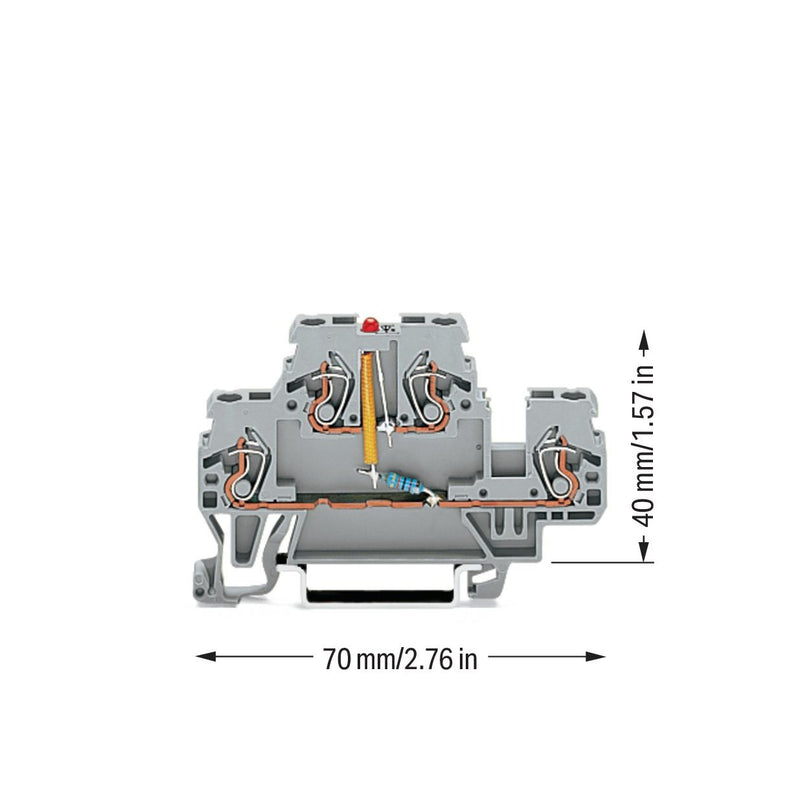

Breite	5 mm
Höhe	70 mm
Tiefe	40 mm
Abschlussplatte erforderlich	ja
Farbe	grau

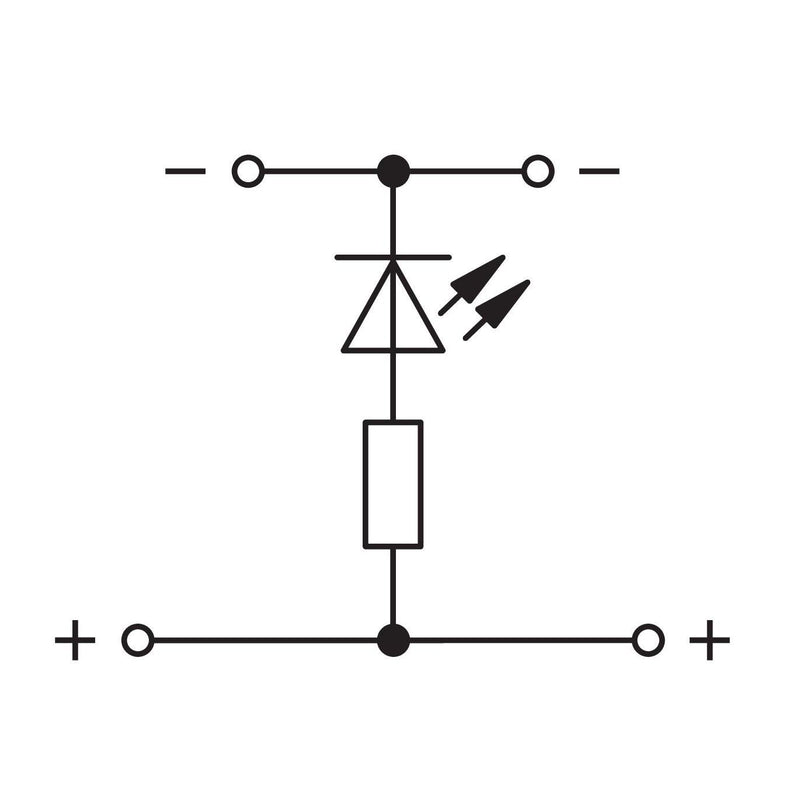

Bauelementetyp	LED

Lieferumfang:
50 x WAGO GmbH & Co. KG - Bauelement-Reihenklemme Bauelementklemme 870-543/281-434 LED rot,grau
