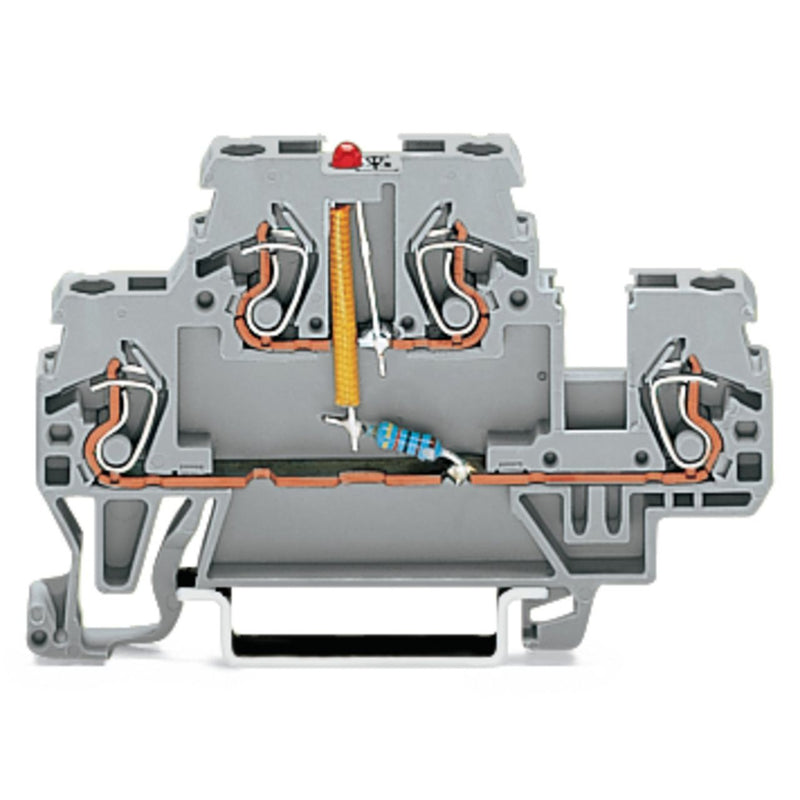

WAGO - Bauelement-Reihenklemme Bauelementklemme 870-543/281-413 LED rot,grau − 50 Stück

Bauelementklemme
Doppelstock
LED rot
DC 24 V
für Tragschiene 35 x 15 und 35 x 7,5
2,5 mm²
CAGE CLAMP®
grau

Doppelstockklemme Serie 870 mit Betätigungswerkzeug

Die Doppelstockklemme (Artikelnummer 870-543/281-413) bietet eine ordentliche Elektroinstallation. Bei dieser Doppelstockklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 6 bis 7 mm  erforderlich. Die Doppelstockklemme erfüllt zudem auch die Funktion Bauelementklemme mit LED. Bei diesem Produkt findet die CAGE CLAMP®-Technologie Verwendung. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Diese Doppelstockklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² geeignet.

Technische Details
Explosionsgeprüfte Ausführung "Ex e"	nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..2,5 mm²
Bemessungsstrom In	0,025 A
Bemessungsspannung	24 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	2
Anzahl der Klemmstellen je Etage	2
Etagen intern gebrückt	nein
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

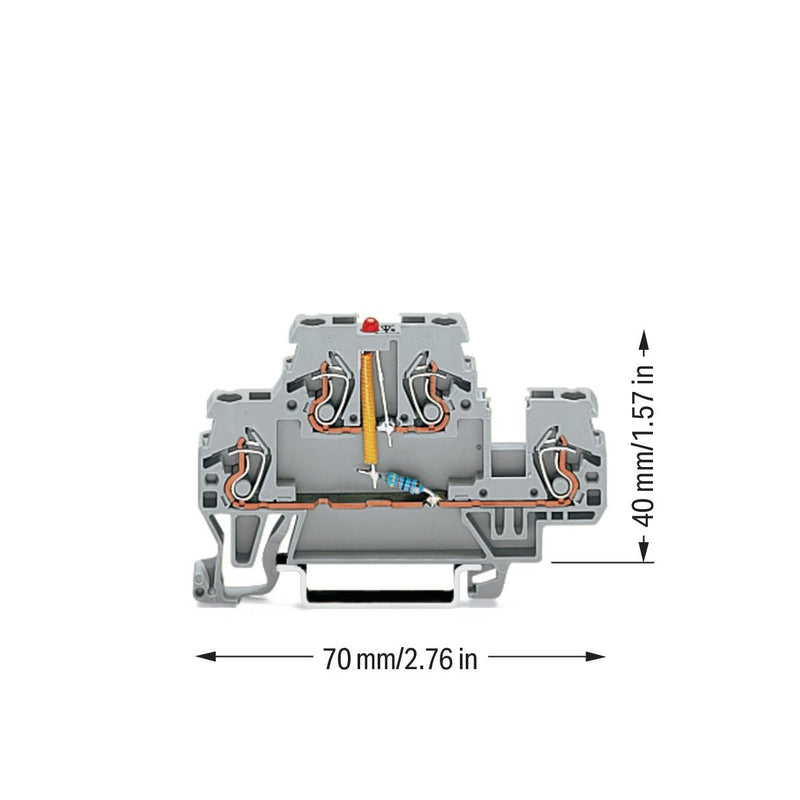

Breite	5 mm
Höhe	70 mm
Tiefe	40 mm
Abschlussplatte erforderlich	ja
Farbe	grau

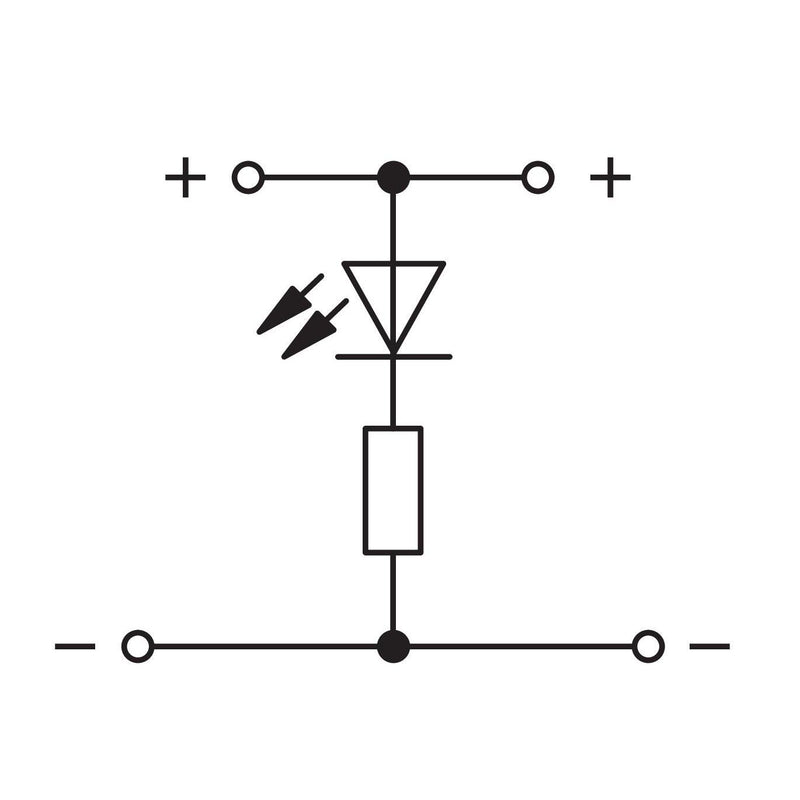

Bauelementetyp	LED

Lieferumfang:
50 x WAGO GmbH & Co. KG - Bauelement-Reihenklemme Bauelementklemme 870-543/281-413 LED rot,grau
