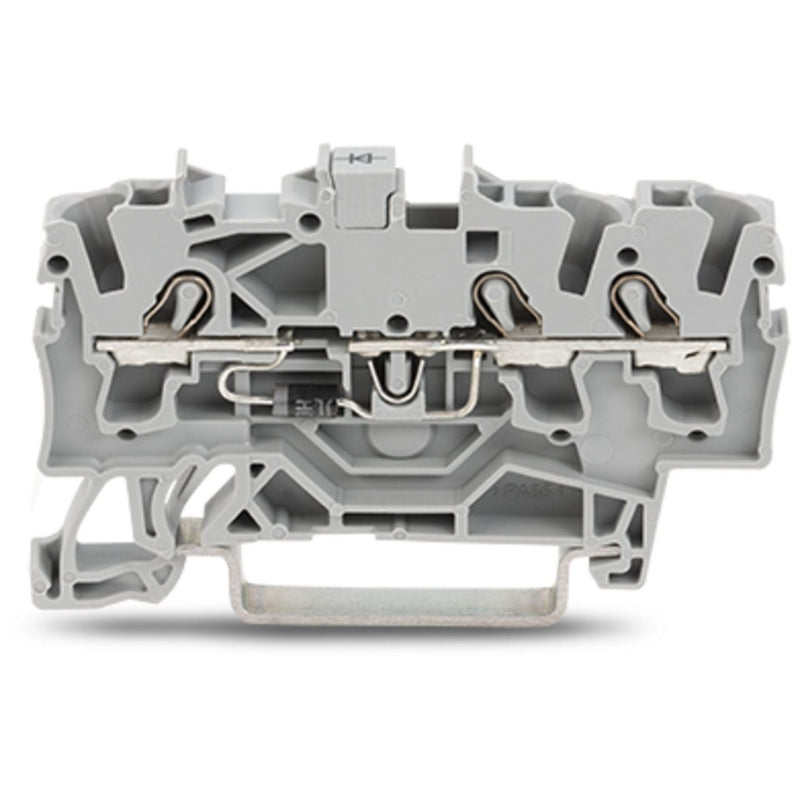

WAGO - Bauelement-Reihenklemme Bauelementklemme 2202-1311/1000-411 m. Diode 1N4007,grau − 100 Stück

Bauelementklemme
3 Leiter
mit Diode 1N4007
Anode rechts
für Tragschiene 35 x 15 und 35 x 7,5
2,5 mm²
Push-in CAGE CLAMP®
2,50 mm²
grau

Bauelementklemme mit Diode Serie 2202, grau

Die Bauelementklemme mit Diode mit der Artikelnummer 2202-1311/1000-411 ermöglicht eine einfache und sichere Verbindung. Diese Bauelementklemme mit Diode benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 10 und 12 mm . Bei diesem Produkt wird die Push-in CAGE CLAMP®-Technologie eingesetzt. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Abhängigkeit von der Leiterart ist die Bauelementklemme mit Diode für Leiterquerschnitte von 0,25 mm² bis 4 mm² geeignet.

Technische Details
Explosionsgeprüfte Ausführung "Ex e"	nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,25..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,75..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,75..4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,25..2,5 mm²
Bemessungsstrom In	0,5 A
Bemessungsspannung	250 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	3
Etagen intern gebrückt	nein
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

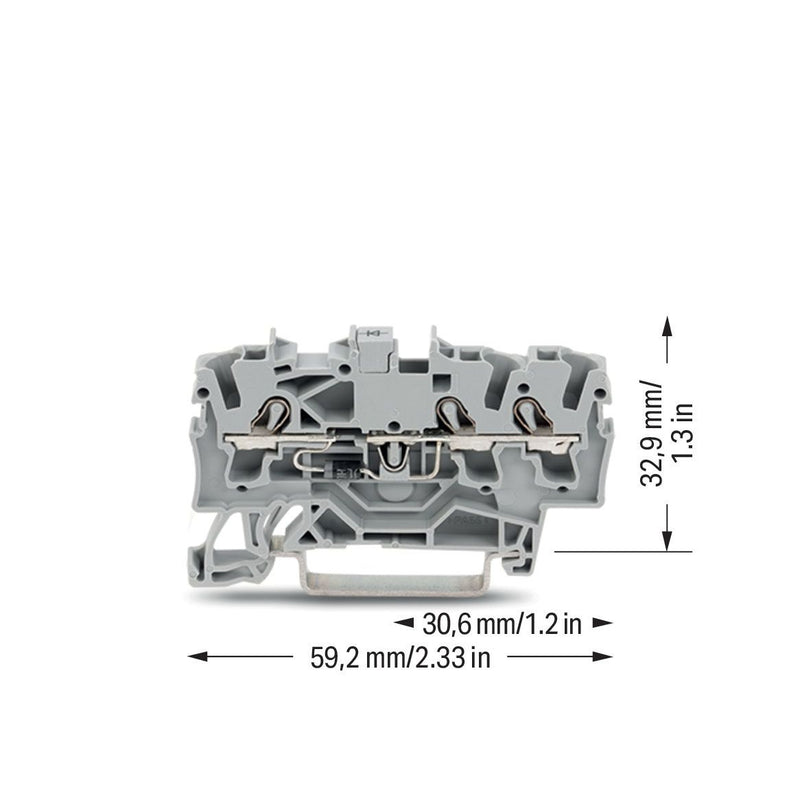

Breite	5,2 mm
Höhe	59,2 mm
Tiefe	32,9 mm
Abschlussplatte erforderlich	ja
Farbe	grau
Bauelementetyp	Diode

Lieferumfang:
100 x Stück Bauelementklemme 2202-1311/1000-411
