WAGO - Bauelement-Reihenklemme 1-Leiter/1PinBauelementkl. 769-239/281-434 LED rot,DC 24 V,grau − 100 Stück

1-Leiter/1-Pin-Bauelement-Basisklemme
LED rot
DC 24 V
für Tragschiene 35 x 15 und 35 x 7,5
4 mm²
CAGE CLAMP®
grau

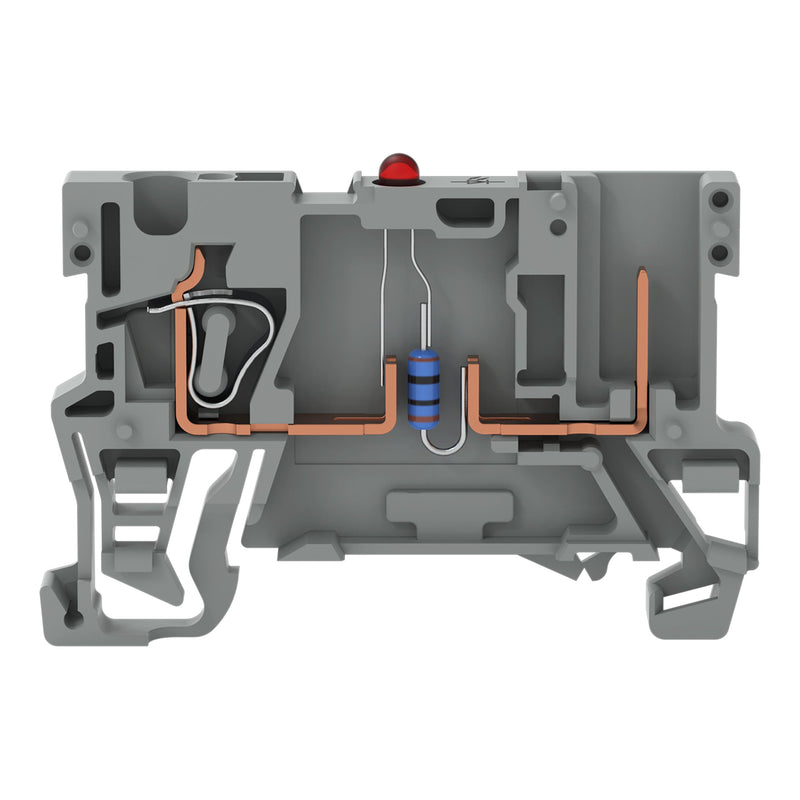

Bauelementklemme mit LED Serie 769 mit Betätigungswerkzeug

Bei dieser Bauelementklemme mit LED mit der Artikelnummer 769-239/281-434 steht eine einfache und sichere Verbindung im Vordergrund. Für den Leiteranschluss werden bei dieser Bauelementklemme mit LED Abisolierlängen von 8 bis 9 mm  benötigt. Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Dieses Produkt verwendet die CAGE CLAMP®-Technologie. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Diese Bauelementklemme mit LED ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 4 mm² geeignet. Für diese steckbare Reihenklemme erfolgt die Betätigung per Betätigungswerkzeug.

Technische Details
Explosionsgeprüfte Ausführung "Ex e"	nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,08..4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..4 mm²
Bemessungsstrom In	0,025 A
Bemessungsspannung	24 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Steckanschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	2
Etagen intern gebrückt	nein
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Breite	5 mm
Höhe	52,5 mm
Tiefe	28,5 mm
Abschlussplatte erforderlich	ja
Farbe	grau
Bauelementetyp	LED

Lieferumfang:
100 x Stück Bauelement-Reihenklemme 769-239/281-434
