WAGO - Bauelement-Reihenklemme 1-Leiter/1PinBauelementkl. 769-239/281-413 LED rot,DC 24 V,grau − 100 Stück

1-Leiter/1-Pin-Bauelement-Basisklemme
LED rot
DC 24 V
für Tragschiene 35 x 15 und 35 x 7,5
4 mm²
CAGE CLAMP®
grau

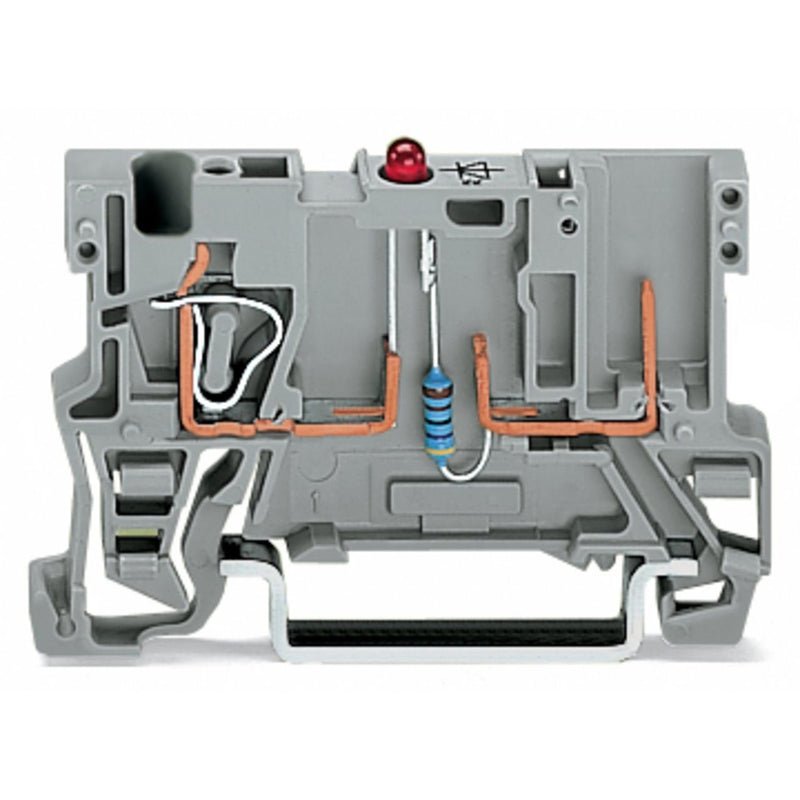

Bauelementklemme mit LED Serie 769 mit Betätigungswerkzeug

Die Bauelementklemme mit LED hat die Artikelnummer 769-239/281-413 und ermöglicht einen schnellen und sicheren Anschluss. Bei dieser Bauelementklemme mit LED ist für den Leiteranschluss eine Abisolierlänge im Bereich von 8 bis 9 mm  nötig. Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Dieses Produkt basiert auf der CAGE CLAMP®-Technologie. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. In Abhängigkeit von der Leiterart eignet sich die Bauelementklemme mit LED für Leiterquerschnitte von 0,08 mm² bis 4 mm². Diese steckbare Reihenklemme wird durch ein Betätigungswerkzeug betätigt.

Technische Details
Explosionsgeprüfte Ausführung "Ex e"	nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,08..4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..4 mm²
Bemessungsstrom In	0,025 A
Bemessungsspannung	24 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Steckanschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	2
Etagen intern gebrückt	nein
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

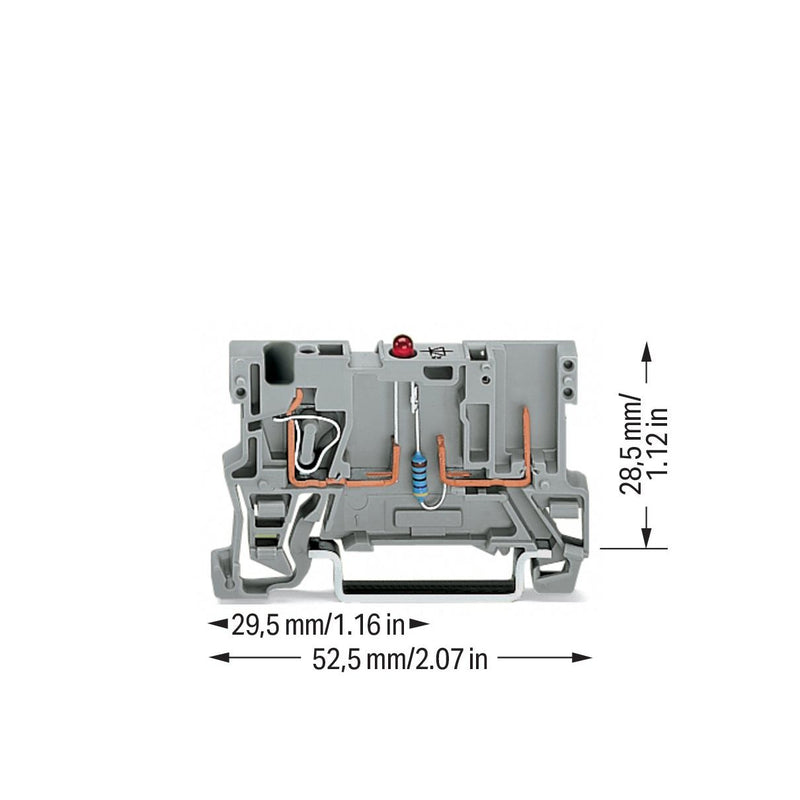

Breite	5 mm
Höhe	52,5 mm
Tiefe	28,5 mm
Abschlussplatte erforderlich	ja
Farbe	grau

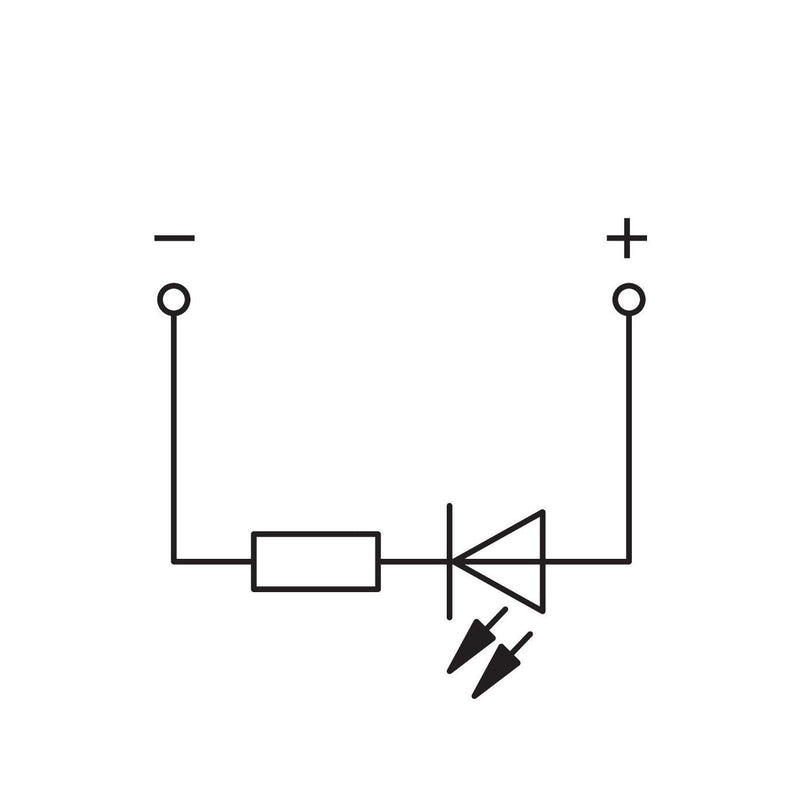

Bauelementetyp	LED

Lieferumfang:
100 x Stück WAGO Bauelement-Reihenklemme 769-239/281-413
