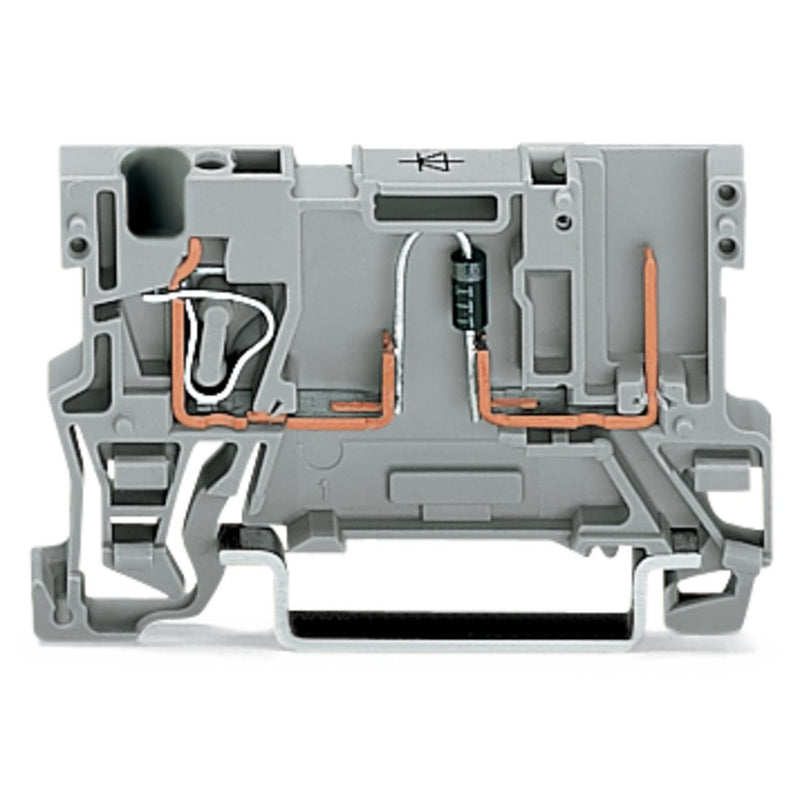

1-Leiter/1-Pin-Bauelement-Basisklemme
mit Diode 1N4007
Anode rechts
für Tragschiene 35 x 15 und 35 x 7,5
4 mm²
CAGE CLAMP®
grau
Bauelementklemme mit Diode Serie 769 mit CAGE CLAMP®
Die Bauelementklemme mit Diode mit der Artikelnummer 769-238/281-411 ermöglicht eine schnelle und sichere Verdrahtung. Diese Bauelementklemme mit Diode benötigt für den Leiteranschluss eine Abisolierlänge zwischen 8 und 9 mm . Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Dieses Produkt verwendet die CAGE CLAMP®-Technologie. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Diese Bauelementklemme mit Diode ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 4 mm² geeignet. Über ein Betätigungswerkzeug wird diese steckbare Reihenklemme betätigt.
| Technische Details |
|---|
| Explosionsgeprüfte Ausführung "Ex e" |
nein |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
0,08..4 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
0,25..2,5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig |
0,08..4 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0,08..4 mm² |
| Bemessungsstrom In |
0,5 A |
| Bemessungsspannung |
250 V |
| Ausführung elektrischer Anschluss 1 |
Federzuganschluss |
| Ausführung elektrischer Anschluss 2 |
Steckanschluss |
| Anzahl der Etagen |
1 |
| Anzahl der Klemmstellen je Etage |
2 |
| Etagen intern gebrückt |
nein |
| Montageart |
Hutschiene TH35 |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Betriebstemperatur |
105 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |

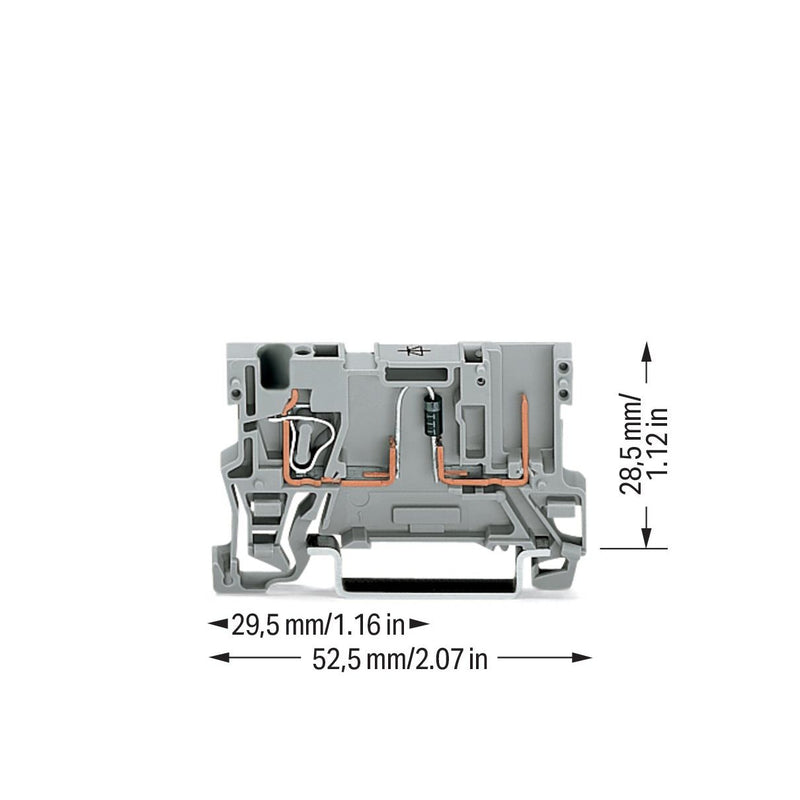

| Breite |
5 mm |
| Höhe |
52,5 mm |
| Tiefe |
28,5 mm |
| Abschlussplatte erforderlich |
ja |
| Farbe |
grau |
| Bauelementetyp |
Diode |
Lieferumfang:
100 x WAGO GmbH & Co. KG - Bauelement-Reihenklemme 1-Leiter/1PinBauelementkl. 769-238/281-411 Anode rechts,grau
