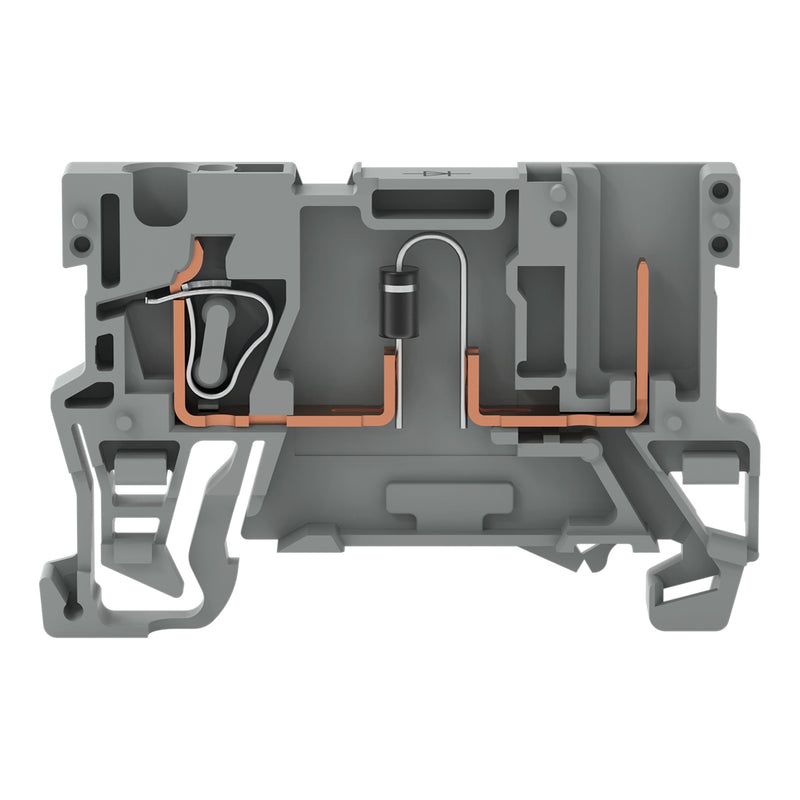

WAGO - Bauelement-Reihenklemme 1-Leiter/1PinBauelementkl. 769-238/281-410 Anode links,grau − 100 Stück

1-Leiter/1-Pin-Bauelement-Basisklemme
mit Diode 1N4007
Anode links
für Tragschiene 35 x 15 und 35 x 7,5
4 mm²
CAGE CLAMP®
grau

Bauelementklemme mit Diode Serie 769 mit Betätigungswerkzeug

Bei dieser Bauelementklemme mit Diode (Artikelnummer 769-238/281-410) steht ein einfacher und sicherer Anschluss im Fokus. Für den Leiteranschluss werden bei dieser Bauelementklemme mit Diode Abisolierlängen von 8 bis 9 mm  benötigt. Diodenklemmen sind Reihenklemmen mit integrierten elektronischen Komponenten direkt im Reihenklemmengehäuse. Sie sind speziell für den individuellen Aufbau von Diodenschaltungen wie z. B. Lampenprüf- und Sammelstörmeldeschaltungen konzipiert. Dieses Produkt verwendet die CAGE CLAMP®-Technologie. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. In Abhängigkeit von der Leiterart eignet sich die Bauelementklemme mit Diode für Leiterquerschnitte von 0,08 mm² bis 4 mm². Für diese steckbare Reihenklemme erfolgt die Betätigung per Betätigungswerkzeug.

Technische Details
Explosionsgeprüfte Ausführung "Ex e"	nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,08..4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..4 mm²
Bemessungsstrom In	0,5 A
Bemessungsspannung	250 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Steckanschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	2
Etagen intern gebrückt	nein
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Breite	5 mm
Höhe	52,5 mm
Tiefe	28,5 mm
Abschlussplatte erforderlich	ja
Farbe	grau
Bauelementetyp	Diode

Lieferumfang:
100 x Stück Bauelement-Reihenklemme 769-238/281-410
