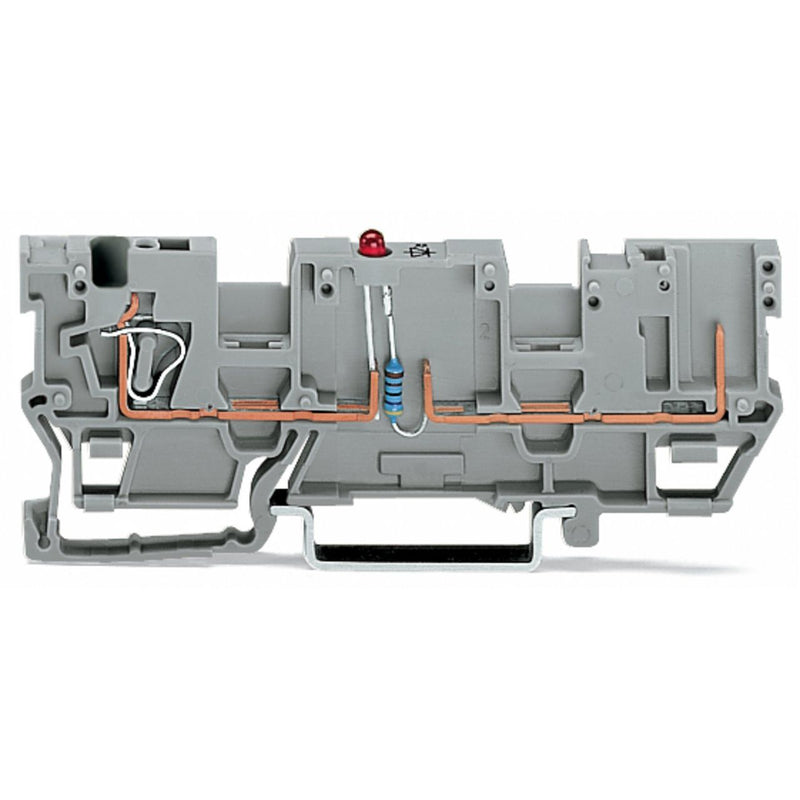

WAGO - Bauelement-Reihenklemme 1-Leiter/1PinBauelementkl. 769-219/281-434 LED rot,grau − 50 Stück

1-Leiter/1-Pin-Bauelement-Basisklemme
mit 2-fach-Querbrückung
LED rot
DC 24 V
für Tragschiene 35 x 15 und 35 x 7,5
4 mm²
CAGE CLAMP®
grau

Bauelementklemme mit LED Serie 769 mit CAGE CLAMP®

Die Bauelementklemme mit LED hat die Artikelnummer 769-219/281-434 und ermöglicht einen einfachen und zuverlässigen Anschluss. Für den Leiteranschluss werden bei dieser Bauelementklemme mit LED Abisolierlängen von 8 bis 9 mm  benötigt. Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgerüstet. Der erprobte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Diese Bauelementklemme mit LED ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 4 mm² geeignet. Durch ein Betätigungswerkzeug wird diese steckbare Reihenklemme betätigt.

Technische Details
Explosionsgeprüfte Ausführung "Ex e"	nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,08..4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..4 mm²
Bemessungsstrom In	0,025 A
Bemessungsspannung	24 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Steckanschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	2
Etagen intern gebrückt	nein
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

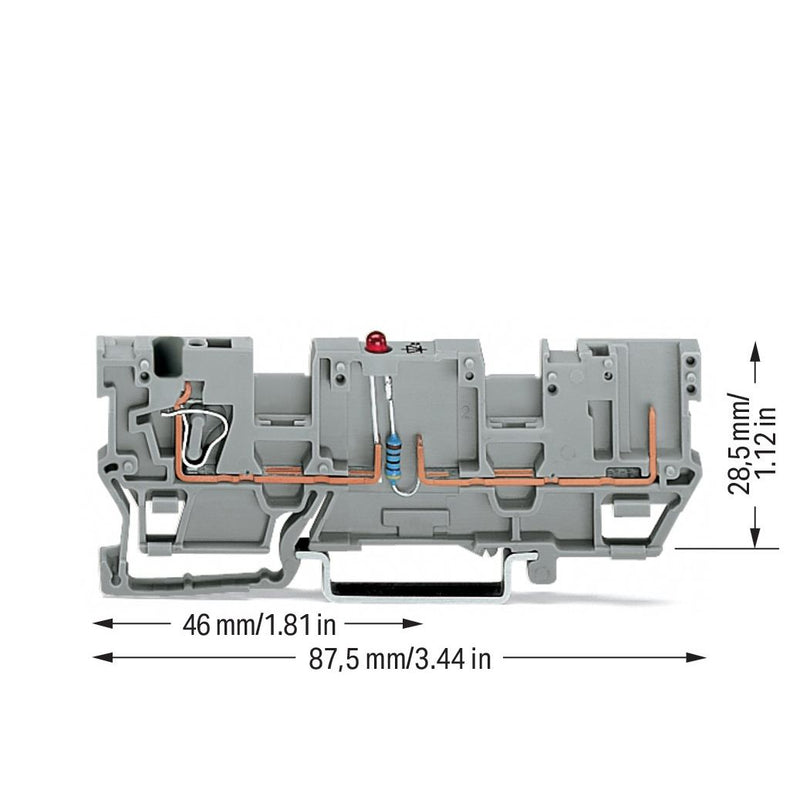

Breite	5 mm
Höhe	87,5 mm
Tiefe	28,5 mm
Abschlussplatte erforderlich	ja
Farbe	grau

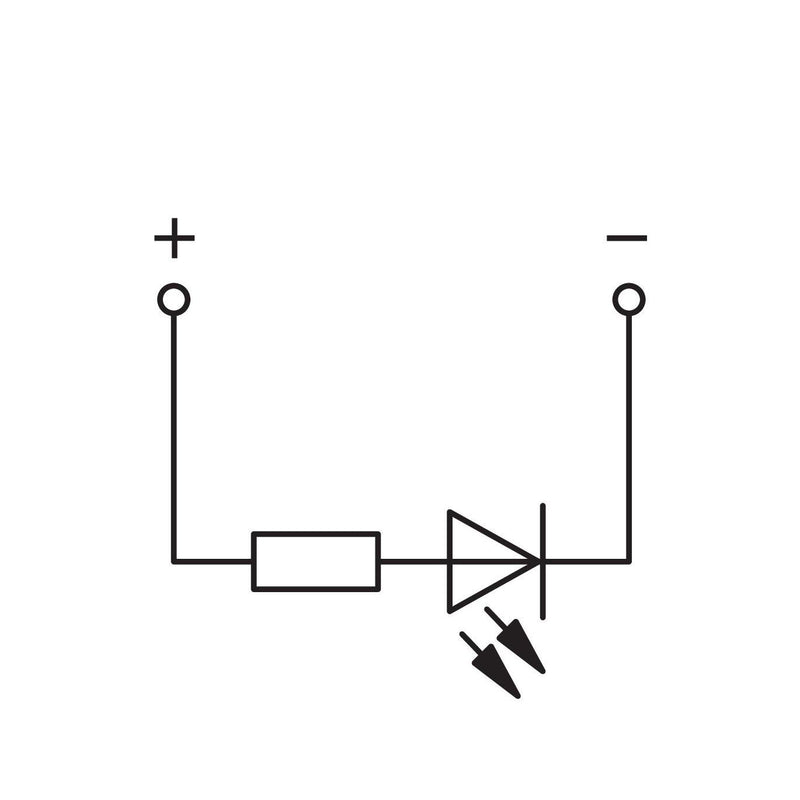

Bauelementetyp	LED

Lieferumfang:
50 x WAGO GmbH & Co. KG - Bauelement-Reihenklemme 1-Leiter/1PinBauelementkl. 769-219/281-434 LED rot,grau
