WAGO - Bauelement-Reihenklemme 1-Leiter/1PinBauelementkl. 769-218/281-411 Diode 1N4007,grau − 50 Stück

1-Leiter/1-Pin-Bauelement-Basisklemme
mit 2-fach-Querbrückung
mit Diode 1N4007
Anode rechts
für Tragschiene 35 x 15 und 35 x 7,5
4 mm²
CAGE CLAMP®
grau

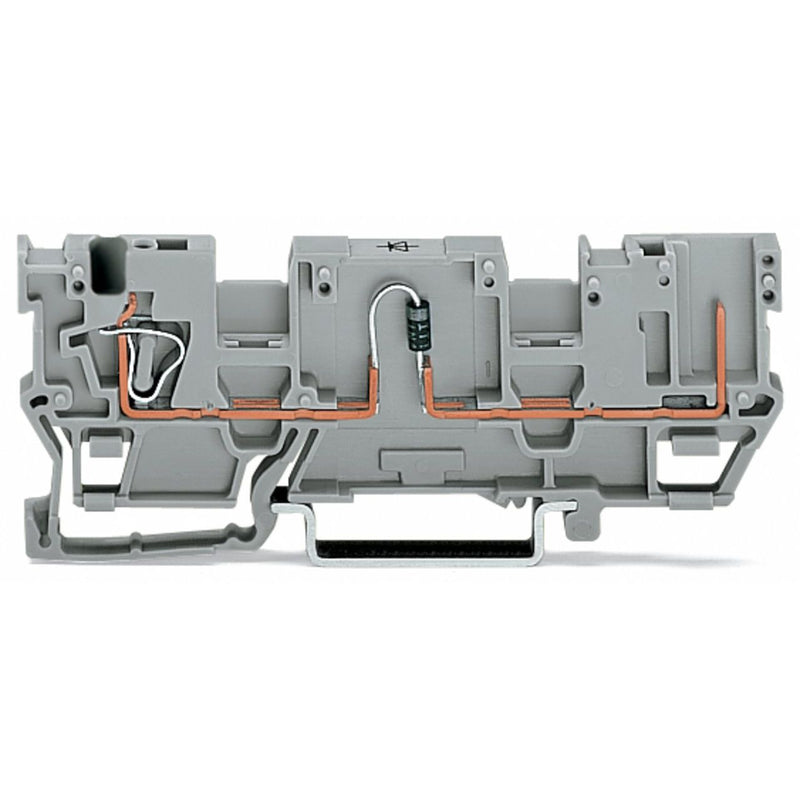

Bauelementklemme mit Diode Serie 769 mit CAGE CLAMP®

Bei dieser Bauelementklemme mit Diode mit der Artikelnummer 769-218/281-411 steht ein schneller und zuverlässiger Anschluss im Fokus. Bei dieser Bauelementklemme mit Diode ist für den Leiteranschluss eine Abisolierlänge im Bereich von 8 bis 9 mm  nötig. Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgestattet. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Diese Bauelementklemme mit Diode ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 4 mm² geeignet. Für diese steckbare Reihenklemme erfolgt die Betätigung per Betätigungswerkzeug.

Technische Details
Explosionsgeprüfte Ausführung "Ex e"	nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,08..4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..4 mm²
Bemessungsstrom In	0,5 A
Bemessungsspannung	250 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Steckanschluss
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	2
Etagen intern gebrückt	nein
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

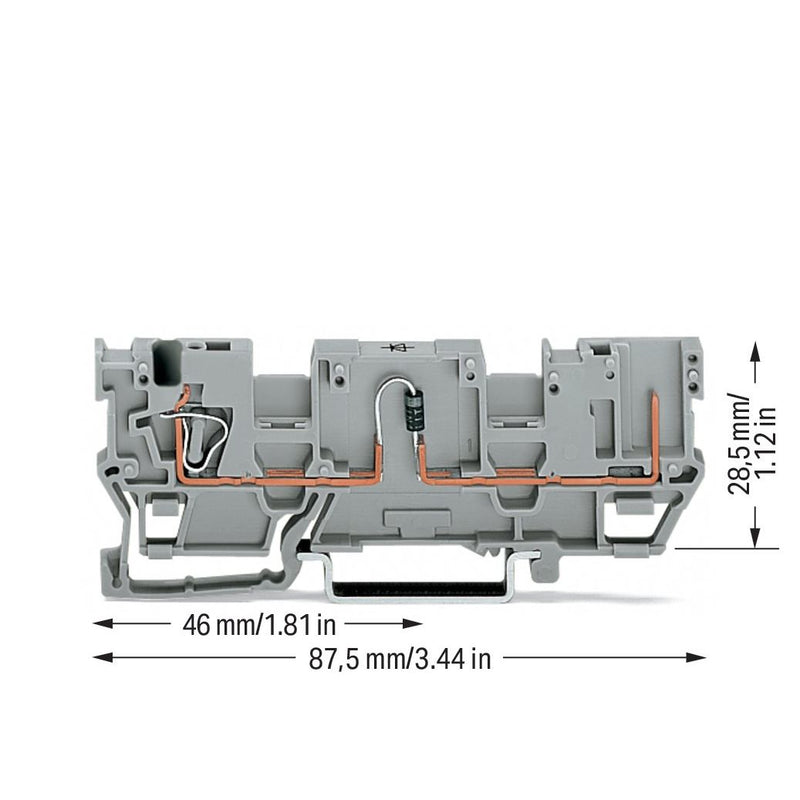

Breite	5 mm
Höhe	87,5 mm
Tiefe	28,5 mm
Abschlussplatte erforderlich	ja
Farbe	grau
Bauelementetyp	Diode

Lieferumfang:
50 x WAGO Bauelement-Reihenklemme 769-218/281-411
